50W防水LED户外投光照明灯具结构

　　这款户外用LED照明灯具，核心定位是露天场景下的定向投光照明需求，在厂区外围周界照明、户外工地临时作业补光、建筑外立面夜景洗墙、露天堆场夜间作业照明、户外广告牌背光投射这类场景中，都能适配使用。灯具整体采用压铸铝壳体作为主体承载结构，壳体表面做了静电喷塑处理，既可以抵御户外环境下的紫外线老化，也能应对酸雨、盐雾等腐蚀工况，配合壳体接缝处的硅橡胶密封胶条，整体防护等级达到IP65，可直接承受高压水枪冲洗与暴雨淋溅，无需额外加装防雨外罩即可在露天环境长期使用。

　　从结构设计思路来看，这款灯具采用了模组化的光源排布逻辑，50W功率对应的LED灯珠采用矩阵式排布在铝基电路板上，铝基板直接通过导热硅脂贴合在壳体背部的一体化散热鳍片上，没有额外的导热转接结构，尽可能降低热阻，保证LED结温控制在合理区间，延长光源使用寿命。灯具出光面加装了光学PC透镜，每颗灯珠对应独立的透镜单元，将光线汇聚成指定角度的聚光光束，4500lm的光通量经过透镜整形后，不会出现光线过度发散的问题，在10米投射距离下仍能保持足够的中心照度，满足远距离投光的需求。

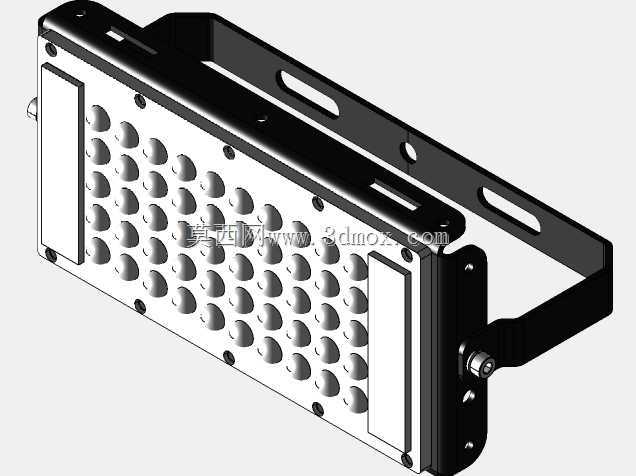

　　安装结构上，灯具配备了可调节角度的U型金属安装支架，支架通过不锈钢防松螺栓与壳体两侧的安装耳连接，安装时可根据实际投射需求在0-180度范围内调整俯仰角度，调整到位后拧紧两侧螺栓即可锁止角度，不会因为户外风载出现角度偏移。支架上预留了两个长条形安装孔，可适配不同孔距的安装基座，不管是固定在墙面、灯杆、设备机架还是临时支架上，都能顺利完成安装，不需要额外打孔适配。灯具的接线部位采用了防水格兰头结构，外接电源线穿过格兰头接入内部接线端子后，拧紧格兰头的压紧螺母即可抱紧线缆，实现接线部位的防水密封，避免雨水顺着线缆渗入灯具内部。

　　从外形尺寸与安装边界来看，灯具主体为薄型长方体结构，厚度控制在较薄的区间，不会因为突出安装面过多造成风载过大，也能降低高空安装时的坠物风险。整体重量控制在合理范围，单人即可完成高空安装作业，不需要额外的吊装辅助。透镜与灯珠之间预留了均匀的间隙，避免热胀冷缩造成透镜移位或者刮蹭灯珠荧光层，壳体边缘做了圆角过渡处理，没有尖锐的棱角，安装过程中不会划伤施工人员。灯具的供电采用AC220V直接输入，内部集成了恒流驱动电源，不需要额外配置外置整流器，接线时直接对接市电即可点亮，降低了现场布线的复杂度。驱动电源模块做了灌胶密封处理，与光源腔之间通过隔热隔板分隔，避免光源产生的热量传导到驱动模块上，影响电解电容等元器件的使用寿命。

　　在实际选型适配过程中，这类灯具需要注意安装面的承重能力，虽然整体重量不大，但长期户外使用需要考虑风振带来的交变载荷，安装螺栓需要配备弹簧垫圈防松。如果是在高盐雾的沿海区域使用，还可以在安装支架与安装基座之间加装绝缘垫片，避免不同金属接触产生电化学腐蚀。灯具的散热鳍片采用竖直方向排布设计，安装时需要保证鳍片方向与地面垂直，利用烟囱效应强化空气对流散热，避免横向安装时积灰覆盖鳍片影响散热效率。出光面的PC透镜表面做了硬化防紫外线处理，日常清洁时只需要用湿抹布擦拭即可，不能用有机溶剂擦拭，避免造成透镜表面雾化影响透光率。
