快锁式压紧拍板机械结构设计

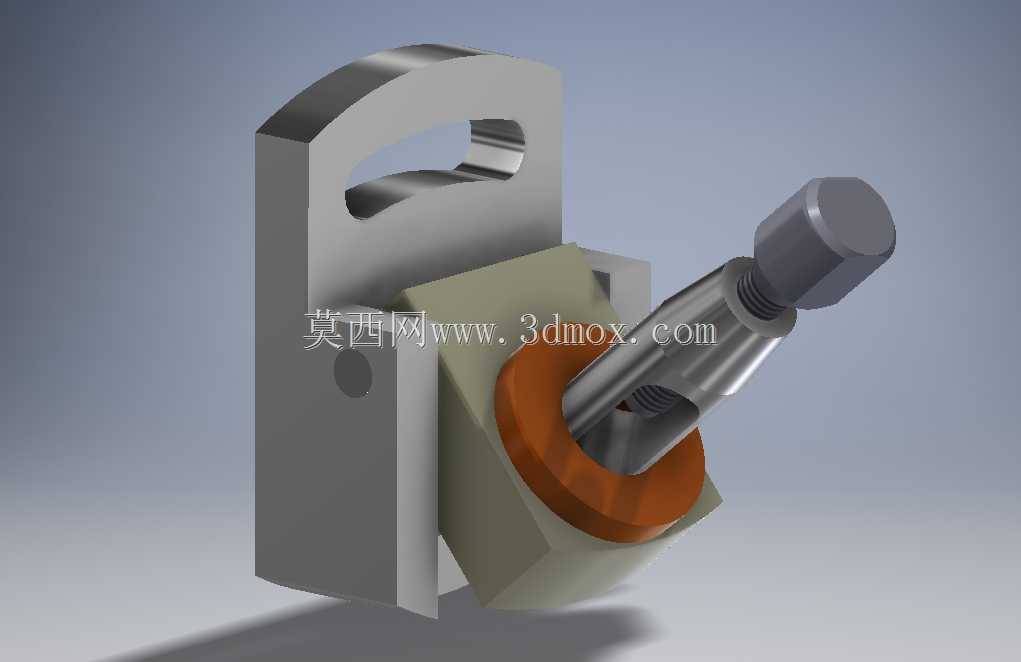

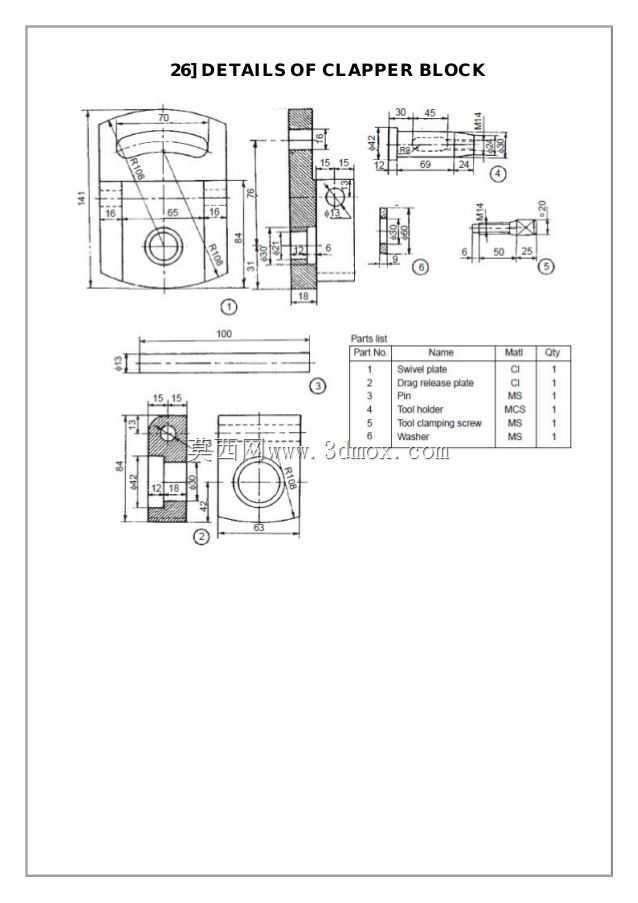

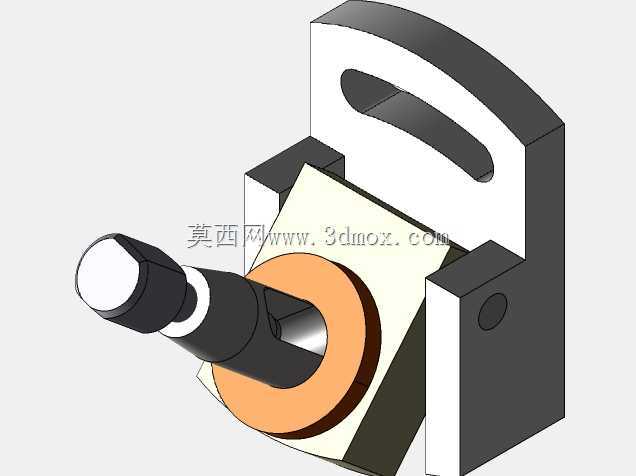

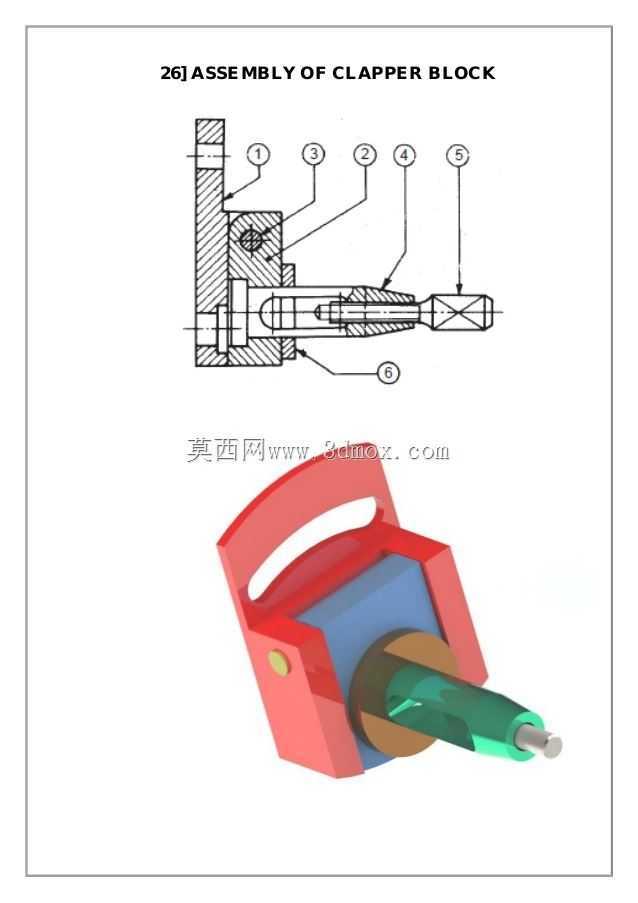

　　在工装夹具、小型设备快换模组以及工位定位场景中，这类拍板式压紧结构的应用覆盖了从生产线旁的简易工装到小型试验台装夹的多个环节，核心作用是通过扳动拍板的动作，快速实现对工件的压紧与松脱，相比螺纹逐圈旋紧的装夹方式，操作行程更短，装夹效率能提升60%以上，适合需要频繁拆装工件的工位使用。从结构组成来看，这套拍板组件包含支撑座、偏心压紧块、锁紧螺杆、调节螺母几个核心部分，支撑座采用带安装孔的立式结构，底部预留两个沉头安装位，可直接通过螺栓固定在工装基板或者设备台面上，安装时需要保证支撑座的定位面与工件基准面的平行度控制在0.02mm以内，避免压紧时出现工件翘起的问题。支撑座上部开有长条形避让槽，既为扳动拍板时提供操作空间，

　　也能在压紧行程内对拍板的摆动角度进行限位，防止过度扳动导致结构损坏。偏心压紧块采用斜面与弧面结合的型面设计，当拍板下压到锁紧位置时，偏心块的弧面会刚好压合在工件表面，配合套在螺杆上的聚氨酯缓冲垫，既能增大压紧摩擦力防止工件滑移，也能避免刚性压接划伤工件表面，针对不同厚度的工件，可通过端部的六角螺母调节螺杆的伸出长度，适配2mm到15mm范围内的工件厚度差，调节时需要注意两侧的锁紧余量保持一致，避免压紧时出现偏载。设计这类结构时，首先要核算压紧力的传递路径，扳动拍板的外力通过偏心结构放大后传递到压紧面，按照人手操作的常规扳动力150N计算，偏心距设置为8mm时，最终作用在工件上的压紧力可达到1200N，足够满足普通铝件、

　　塑料件以及小型钢件的装夹需求，不会出现加工过程中工件移位的问题。结构的铰接位置采用间隙配合，销轴与孔的配合公差选H8/g7，既保证扳动时无卡滞，也不会因为间隙过大导致压紧位置出现偏移，铰接处预留润滑脂注油通道，长期使用时可定期加注润滑脂减少磨损，延长结构使用寿命。安装边界方面，整套组件的总高度控制在72mm，支撑座的底面宽度为38mm，锁紧状态下螺杆的横向伸出长度为45mm，布局时需要在拍板的扳动侧预留至少30mm的操作空间，避免周边结构干涉操作动作，支撑座的安装孔中心距为25mm，适配常规的工装基板孔系，不需要额外加工定制安装位。在实际产线应用中，这类拍板结构常被用在焊接工装的工件定位、装配线的线束固定座压紧、

　　检测工位的工件快速装夹等场景，相比传统的螺栓压紧、肘夹压紧，它的结构更紧凑，占用的安装空间更小，在狭小的工装布局空间里优势明显，而且整体零件数量少，除了缓冲垫之外全部采用金属材质，支撑座和拍板本体选用45号钢调质处理，表面做发黑防锈处理，螺杆和销轴选用合金钢材质，强度满足频繁往复扳动的疲劳要求，正常工况下使用寿命可达3万次以上。需要注意的是，这类结构不适合大切削力的重型加工装夹，主要面向轻载、快换的装夹场景，设计时如果需要更大的压紧力，可适当增大偏心距或者加长拍板的扳动手柄，同时要校核铰接销轴的剪切强度，避免受力过大出现销轴断裂的问题。在三维建模过程中，这类结构需要重点验证摆动行程的干涉情况，模拟拍板从完全松开到锁紧的全行程动作，确认各零件之间无运动干涉，同时要校核压紧状态下的自锁性能，保证偏心块的自锁角小于摩擦角，避免装夹后出现拍板自动回弹松脱的问题，通常偏心结构的自锁角设置在7度以内，配合金属接触面的摩擦系数，可保证在振动工况下也不会出现松脱。
