立式带孔安装支座机械结构设计

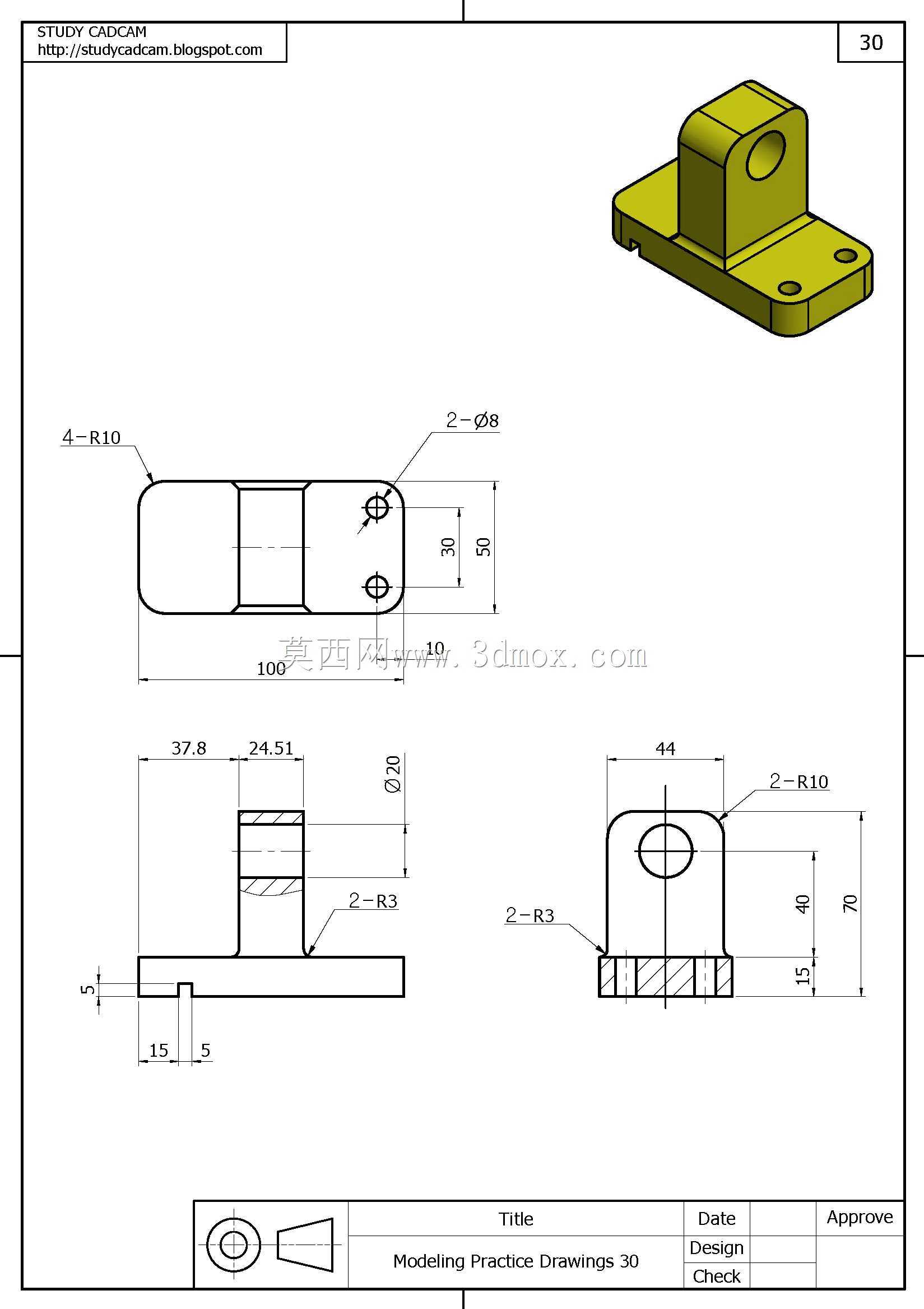

　　这类立式带孔安装支座在工业设备的铰接支撑场景中应用十分广泛，常见于自动化生产线的连杆机构端点、输送设备的张紧臂支撑、工装夹具的翻转定位端，也会出现在小型工程机械的操作杆铰接位置，承担着传递铰接载荷、约束转动副自由度、为活动构件提供稳定安装基准的作用。从结构设计逻辑来看，整个零件分为底座承载段与立式支撑段两个核心功能区，底座部分采用矩形平板式结构，设置两个同轴度要求适中的安装通孔，用于穿设螺栓将整个支座固定在设备机架的安装平面上，底座的底面设计为全平面加工，保证安装后与机架面的贴合度，避免出现安装翘曲导致的支撑偏载，底座边缘做了小尺寸的倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，方便快速对准安装孔位。

　　立式支撑段从底座上表面垂直延伸，整体为厚壁块状结构，顶端设置的横向贯通圆孔是整个零件的核心功能特征，这个孔用于安装铰接销轴，与外部活动构件形成转动副，孔的内壁需要满足一定的圆柱度与表面粗糙度要求，保证销轴转动顺畅，减少长期运行后的磨损量，立式段与底座的衔接位置做了圆弧过渡处理，避免直角位置出现应力集中，在承受径向铰接载荷时能够分散应力，降低结构断裂的风险。在实际选型应用中，需要重点关注几个安装边界尺寸：首先是底座两个安装孔的中心距，这个尺寸需要与机架上预设的安装螺孔间距完全匹配，否则会出现无法安装的问题；其次是底座底面到铰接孔中心的高度尺寸，这个尺寸直接决定了铰接点的安装高度，会影响整个连杆机构的运动行程与受力角度；

　　再者是铰接孔的内径尺寸，需要匹配对应规格的铰接销轴，同时要考虑销轴配合的公差选择，转动配合场景下选用间隙配合，需要定位精度的场景可选用过渡配合；另外立式支撑段的厚度尺寸决定了铰接副的接触宽度，会影响接触面的压强大小，载荷较大的场景需要选择更厚的支撑段结构，避免单位面积压力过大导致的孔壁压溃变形。设计这类支座时，通常会根据实际承受的载荷大小调整各部分的壁厚，铰接孔周边的壁厚需要满足抗挤压强度要求，底座的厚度需要保证螺栓锁紧时不会出现底座变形，立式段与底座的连接圆角半径一般取壁厚的0.3到0.5倍，既可以有效降低应力集中系数，也不会因为圆角过大导致与周边构件出现运动干涉。在实际装配场景中，这类支座的安装面需要清理干净焊渣、毛刺与凸起，

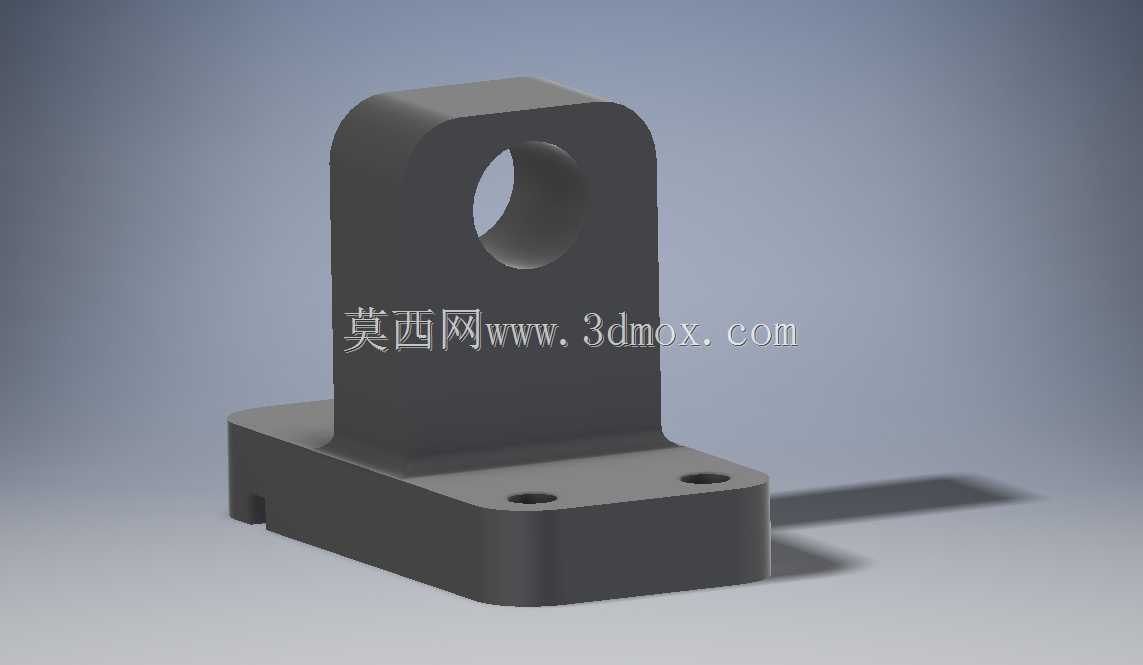

　　保证贴合率达到80%以上，螺栓锁紧时需要按照对角顺序分次拧紧，避免底座受力不均出现倾斜，铰接孔内通常会加装铜套或者自润滑轴承，减少销轴与孔壁的直接摩擦，延长零件的使用寿命，在有粉尘或者水汽的工况下，还会在铰接孔的两端加装防尘密封圈，避免杂质进入转动副造成异常磨损。从建模逻辑来看，这类零件适合采用拉伸加切除的基础特征完成建模，先绘制底座的截面轮廓拉伸得到底座基体，再在底座上表面绘制立式支撑段的轮廓拉伸得到支撑主体，之后拉伸切除出铰接孔与底座安装孔，最后添加倒角与圆角特征即可完成整个模型的构建，建模过程中需要注意各特征的定位基准统一，以底座底面为主要安装基准，铰接孔的中心高度以底面为基准标注，安装孔的位置以底座的对称中心为基准标注，保证加工时的尺寸链最短，减少累计加工误差。这类支撑件虽然结构看似简单，但在整个机构中承担的作用十分关键，一旦出现支座变形或者铰接孔磨损超差，会导致整个活动机构出现运动卡滞、定位精度下降，甚至出现构件脱落的安全风险，因此在设计阶段就需要结合实际工况的载荷大小、运动频率、环境条件合理选择材料与热处理方式，常规工况下选用普通碳素结构钢即可满足强度要求，重载或者频繁运动的场景可以选用合金结构钢并进行调质处理，提升零件的综合力学性能，有防腐需求的场景还可以对表面进行镀锌或者喷塑处理，提升零件的环境适应能力。
