带安装底座双支撑槽轮导向支座结构

　　这类带安装底座的双支撑槽轮导向支座，常被用在各类需要对绳索、细杆类移动件做径向限位与滑动导向的设备场景里，比如小型起重设备的钢丝绳导向段、自动化产线里的柔性牵引件换向支撑、轻工设备里的排线导向工位，甚至部分实验台架的滑动导向单元也会用到同结构的构件。从实际使用逻辑来看，它的核心作用是给绕在槽轮上的运动件提供稳定的转动支撑，同时通过自身的刚性底座把槽轮受到的径向载荷均匀传递到设备安装基面，避免槽轮在受载时出现偏摆、移位，保证牵引件或导向件的运动轨迹始终保持在设计公差范围内。

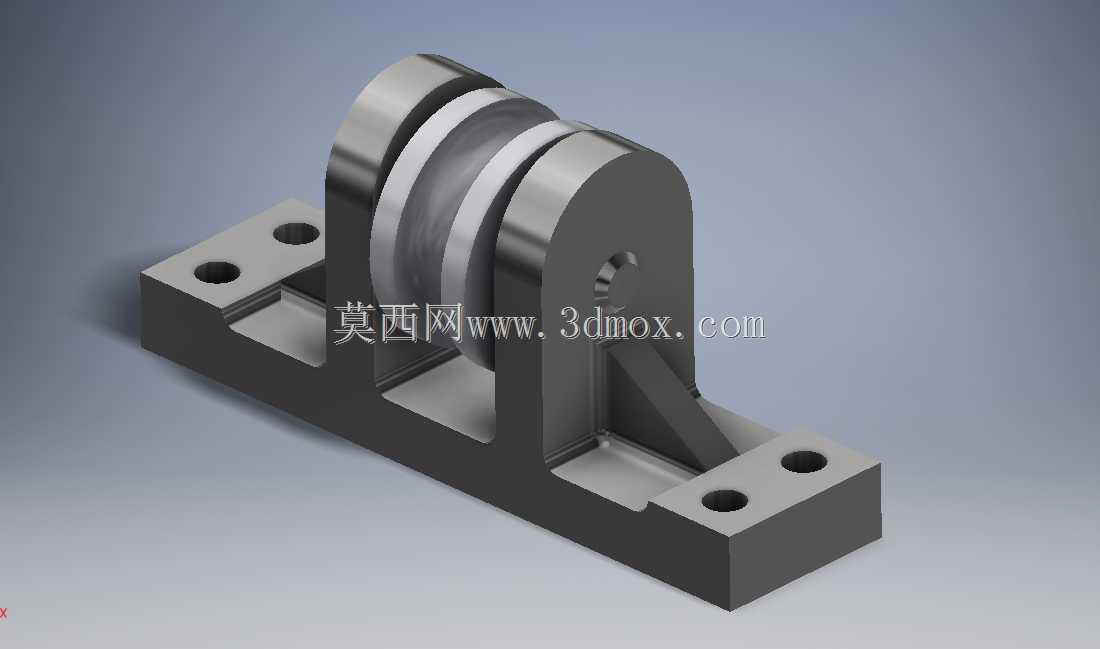

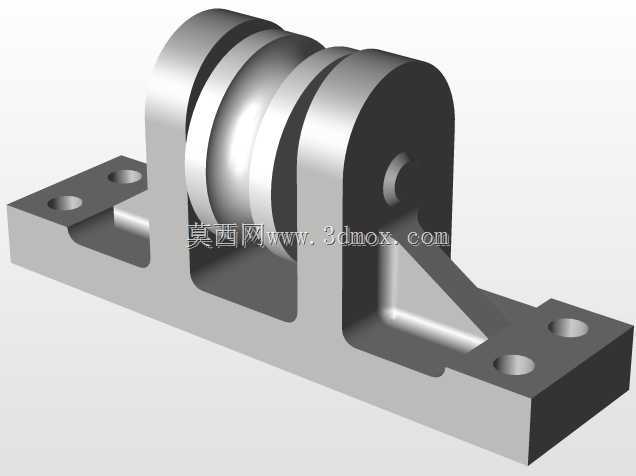

　　从结构设计的思路上拆解，这个构件采用了双侧立板支撑槽轮轴的布局，相比单侧悬臂支撑的轮架，双侧支撑的结构能大幅降低槽轮轴的受弯力矩，同等轴径下能承受更大的径向载荷，也能减少长期受载后轴的弯曲变形量，延长轮组的维护周期。底座部分做了带四个安装通孔的法兰式延伸结构，安装孔的位置做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出底座底面，保证底座和安装基面完全贴合，避免出现安装间隙导致的架体晃动。两个立板之间的槽轮安装位预留了足够的间隙，既保证槽轮转动时不会和立板发生摩擦剐蹭，也能限制槽轮的轴向窜动量，让槽轮的轮槽始终对准导向件的运动方向。立板和底座的连接位置加设了三角形加强筋，这个细节是针对立板受径向载荷时的根部应力集中问题做的优化，没有加强筋的话，长期受载后立板根部容易出现疲劳开裂，加设筋板后能把立板受到的载荷分散传递到底座的整个平面上，大幅提升架体的整体刚性。

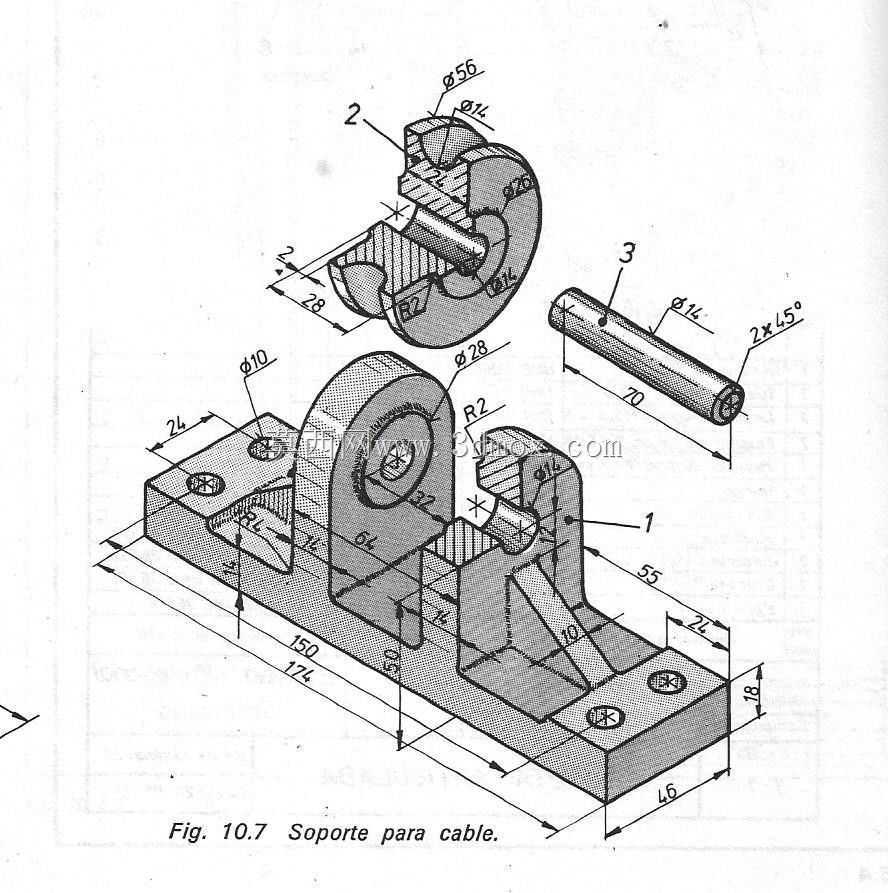

　　在安装边界的尺寸设计上，底座的四个安装孔采用对称布局，孔间距适配常见的工业铝型材安装槽间距，也能直接固定在钢制机架的预制安装孔位上，不需要额外做转接板。槽轮的轮槽尺寸适配常用直径的钢丝绳、尼龙牵引绳，轮槽的圆弧面做了光滑过渡处理，避免运动时刮伤牵引件的表层。槽轮轴的两端和立板的安装孔采用过渡配合，装配时可以通过压装完成固定，不需要额外做复杂的锁紧结构，后期维护更换槽轮时也能快速拆卸。整个架体的外形轮廓没有多余的外凸结构，所有棱角位置都做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中点。

　　实际选型使用时，需要注意这个支座的安装基面要保证平面度在允许公差范围内，如果基面存在倾斜，会导致槽轮的轮槽和牵引件的运动方向出现夹角，长期运行会加剧轮槽的不均匀磨损，也会让牵引件出现额外的侧向力，加速牵引件的疲劳损坏。另外槽轮的转动副位置需要根据使用工况定期加注润滑脂，减少轮和轴之间的转动摩擦阻力，避免出现卡滞问题。这种结构的支座相比焊接式的轮架，整体加工一致性更好，批量生产时的尺寸精度更容易控制，装配难度也更低，适合在各类通用机械设备里做标准化的导向支撑构件使用。
