双叉耳式铰接连接支座结构设计

　　这类双叉耳结构的铰接支座，在各类需要实现转动副连接的机械结构中应用十分广泛，从工装夹具的活动压臂连接，到自动化输送线的摆杆铰接点位，再到小型工程机械的连杆机构支撑位，都能见到这类结构的身影。它的核心作用是在两个需要实现相对转动的构件之间，提供稳定的铰接支撑，同时传递对应方向的载荷，避免连接点位出现应力集中导致的结构失效。

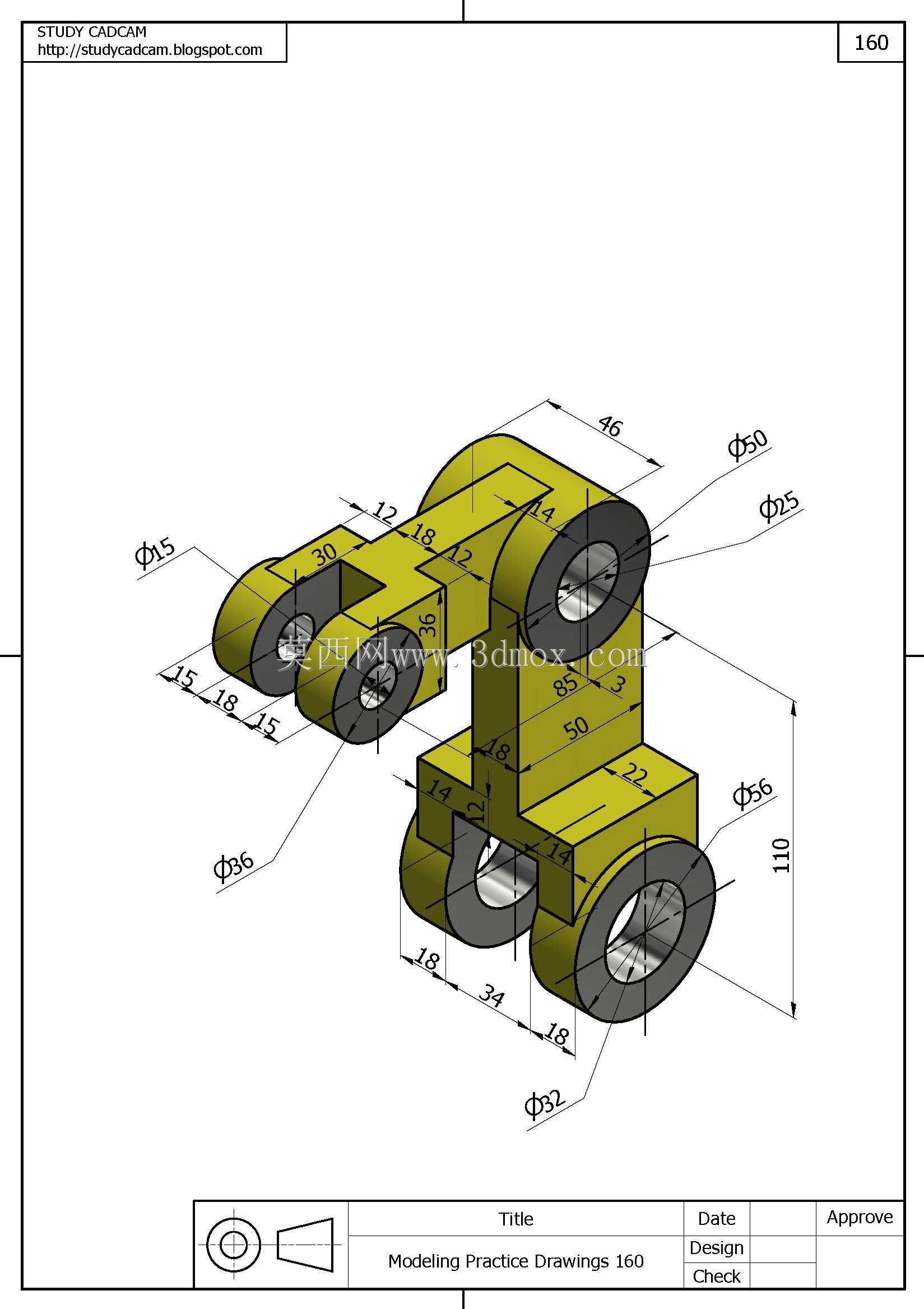

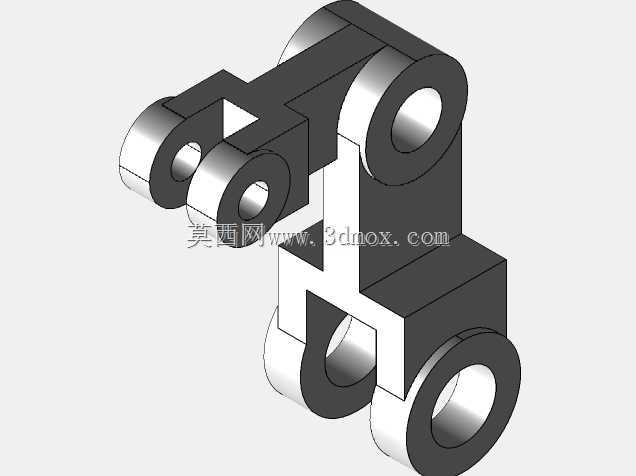

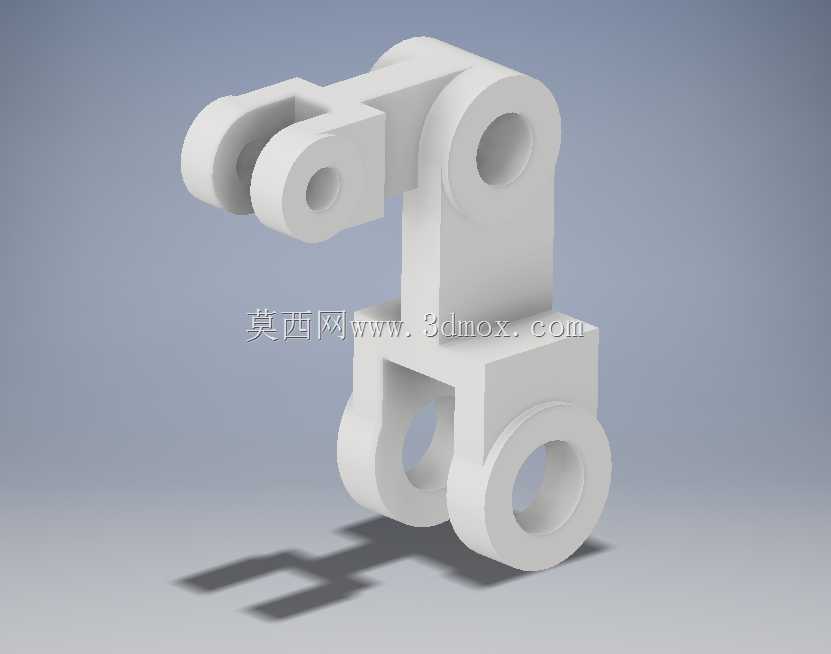

　　从结构设计逻辑来看，这类支座采用上下两端双叉耳的布局，上端的单耳与双耳配合可以实现与对应连杆的销轴连接，下端的叉耳结构则用于固定在基座或者另一组构件上，整体的立式支撑臂做了等截面的加厚处理，在保证足够抗弯截面模量的同时，尽可能控制整体的重量，不会出现不必要的材料冗余。上下两端的铰接孔都做了同轴度的公差约束，装配时销轴可以顺畅穿过，不会出现卡滞或者偏磨的问题，孔位的边缘都做了小尺寸的倒角处理，既可以去除加工后的毛刺，也能在销轴装配时起到导向作用，避免刮伤销轴表面影响配合精度。

　　在实际安装场景中，这类支座的安装边界需要重点关注，上下两组铰接孔的中心距是核心安装尺寸，直接决定了连杆机构的运动行程与转动角度范围，设计时需要根据对应机构的运动轨迹核算这个尺寸，避免出现运动干涉。上端叉耳的开口宽度需要匹配对应连接件的厚度，保证装配后连接件在叉耳内部不会出现过大的轴向窜动，同时预留0.1到0.2毫米的间隙，避免热胀冷缩导致转动卡滞。下端的叉耳结构在固定时，需要保证安装面的平面度公差，避免支座固定后出现倾斜，导致上下铰接孔的轴线平行度超差，加剧销轴与孔壁的磨损。

　　从功能特性上来说，这类支座的结构可以同时承受径向载荷与一定程度的轴向载荷，支撑臂的截面形状经过优化，在承受摆动力矩时，应力分布均匀，不会出现局部应力过高的问题。铰接孔的位置都做了加厚处理，即使长期承受交变载荷，也不容易出现孔位变形或者开裂的问题。在实际使用中，这类支座通常会配合铜套或者自润滑轴承使用，孔位的加工精度可以满足压装衬套的公差要求，不需要额外做二次加工，能够直接用于装配。

　　设计这类结构的时候，需要重点核算支撑臂的抗弯强度，根据实际工况下的最大载荷，计算支撑臂截面的抗弯截面系数，保证在最大载荷下的变形量在允许范围内，不会因为变形导致铰接孔轴线偏移。同时上下叉耳的厚度也要根据剪切强度核算，避免销轴传递载荷时，叉耳出现剪切断裂。孔位的位置精度需要在建模时就做好约束，保证上下两组铰接孔的轴线平行，同时各自孔位的同轴度符合装配要求，减少后续加工的装夹次数，降低加工难度。

　　在不同的应用场景下，这类支座的尺寸可以根据实际载荷做等比例缩放，但是核心的结构逻辑保持不变，双叉耳的铰接形式能够提供稳定的转动约束，立式的支撑臂可以根据安装空间调整长度，适配不同的安装间距需求。这类结构的建模过程中，需要重点处理各个转角位置的圆角过渡，避免直角位置出现应力集中，尤其是支撑臂与上下叉耳连接的位置，需要设置足够大的过渡圆角，分散应力传递路径，提升结构的抗疲劳性能。
