L型直角安装固定连接支架结构设计

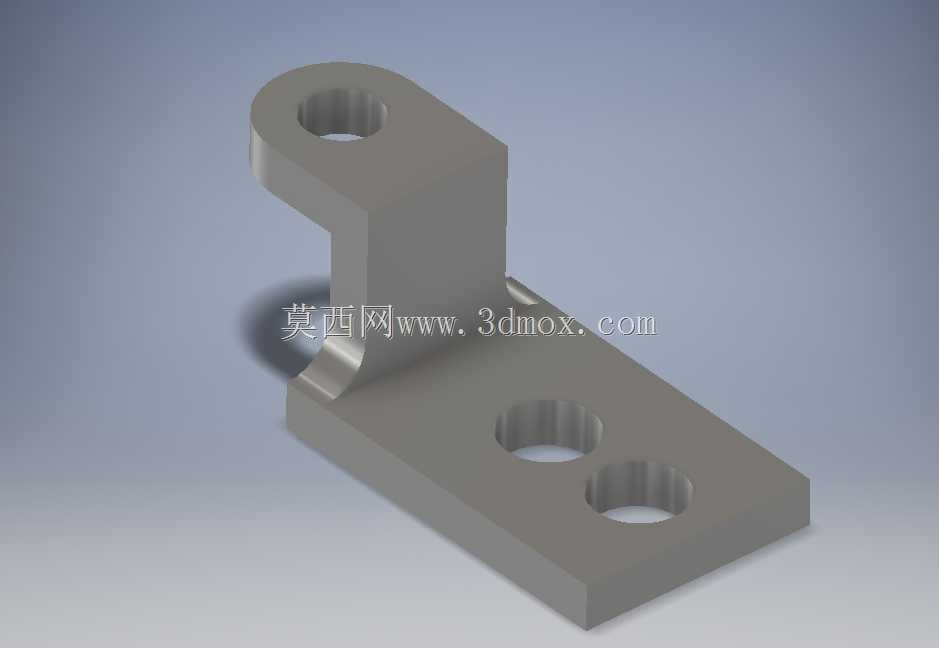

　　在建筑附属构件安装、小型设备机架搭建、轻型管线支撑等场景中，这类L型直角连接支架是应用频次极高的基础结构件，主要承担两个垂直安装面之间的载荷传递与位置固定作用，既可以作为小型功能部件的安装基座，也能在框架结构中充当角部加强连接件，适配轻载工况下的垂直面连接需求。从结构设计逻辑来看，该支架采用一体折弯成型的L型主体结构，两个互相垂直的安装臂分别承担不同的连接功能：水平方向的底板为长条形平板结构，上面开设两个同轴排布的圆形通孔，用于穿过螺栓将支架整体固定在基础安装平面上，孔位间距经过尺寸校核，能保证安装后螺栓受力均匀，避免单侧受力导致的支架偏转；垂直向上伸出的立臂顶端开设一个单安装孔，用于连接待固定的外部构件，

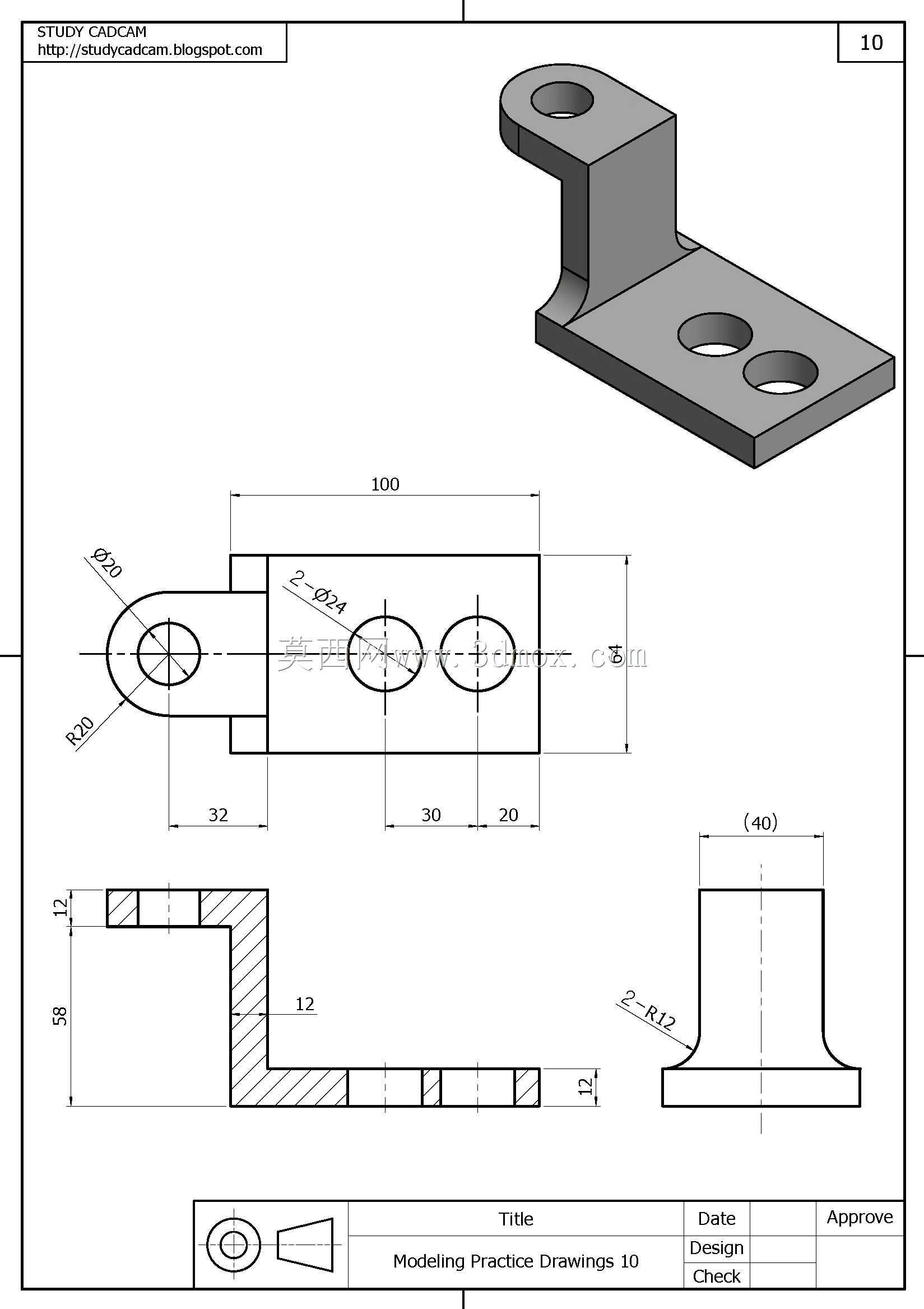

　　立臂与底板的衔接位置设置了R12的圆弧过渡结构，这个过渡设计并非单纯的工艺圆角，而是为了分散直角位置的应力集中，避免支架承受垂直方向载荷时，折弯根部因应力突变出现开裂或形变，尤其是在存在小幅振动的安装场景下，圆弧过渡能大幅提升结构的疲劳寿命。从尺寸边界来看，该支架水平底板总长度为100mm，两个底板安装孔的中心距为30mm，末端孔位距离底板端面的距离为20mm，靠近立臂侧的孔位距离立臂内壁的水平距离为32mm，立臂顶端的安装孔中心距离底板上表面的垂直高度为55mm，立臂自身厚度为12mm，立臂顶端安装孔直径为20mm，孔口设置R20的沉头倒角，方便螺栓安装时的导向与沉头放置，底板上的两个安装孔直径均为6mm，

　　适配常规的M6规格连接螺栓。在实际安装使用时，需要先确认基础安装面的平面度，若基础面存在局部凸起，会导致底板安装后出现翘曲，螺栓紧固时支架会产生内应力，长期使用容易出现变形，因此安装前需要对基础面的贴合区域做简单找平处理；紧固底板螺栓时需要采用对角交替拧紧的方式，保证两个螺栓的预紧力一致，避免单侧预紧力过大导致支架向一侧偏移，进而影响立臂顶端安装孔的位置精度。立臂顶端的连接孔在装配外部构件时，需要注意载荷的作用方向尽量与支架的两个安装面保持平行，避免产生过大的扭转力矩，因为这类L型支架的抗扭性能弱于抗拉压性能，若实际工况存在持续的扭转载荷，需要额外增加三角加强筋结构来提升整体刚性。该支架的结构设计充分考虑了轻载安装场景的通用性，

　　没有设置多余的复杂结构，整体加工难度低，既可以采用板材折弯成型后做孔位加工，也可以通过铸造成型后做表面处理，适配不同的加工工艺条件，在批量应用时能有效控制生产成本。在三维建模过程中，这类支架的建模重点在于折弯处的圆弧过渡与孔位的相对位置精度，需要严格控制各个安装孔的中心距与形位公差，尤其是立臂安装孔与底板安装面的垂直度，若孔位存在倾斜，会导致外部构件安装后出现位置偏差，无法满足装配要求；同时建模时需要注意各个壁厚的一致性，避免出现局部壁厚突变导致的加工缺陷，若采用折弯工艺加工，还需要预留对应的折弯余量，保证成型后尺寸符合设计要求。在实际选型应用中，这类支架可以根据实际承载需求调整板材厚度与孔位尺寸，当前结构适配的静载载荷范围在50kg以内，若需要承载更大重量，可以适当增加立臂与底板的厚度，同时加大安装孔的直径，适配更高规格的连接螺栓，也可以在立臂与底板之间增加焊接的三角加强筋，进一步提升结构的承载能力，拓展其应用场景。
