带安装孔长圆槽连接固定件结构设计

　　做结构设计这些年，这类带长圆槽的铰接固定件是设备里出镜率极高的小构件，别看它体量不大，但凡涉及到位置微调、铰接联动的工位基本都能见到它的身影。从日常接触的项目来看，这类构件常被用在轻工输送线的侧挡调节支架、小型工装夹具的压紧臂铰接座、门窗启闭机构的联动连接端，甚至部分户外健身器材的转动连接位也会采用同款结构逻辑，核心就是兼顾铰接转动的自由度和安装位置的微调余量，避免加工累计误差导致的装配卡滞问题。

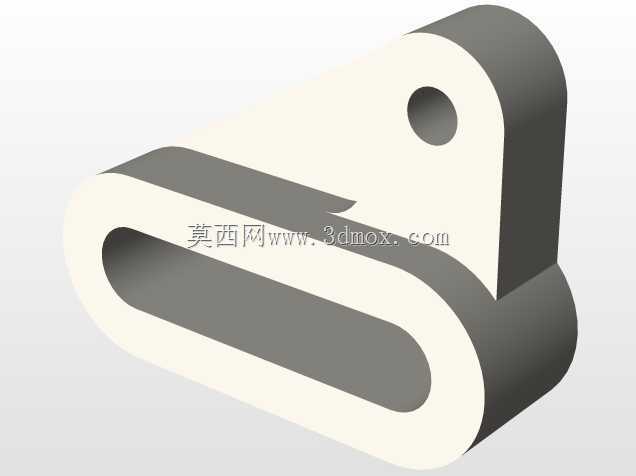

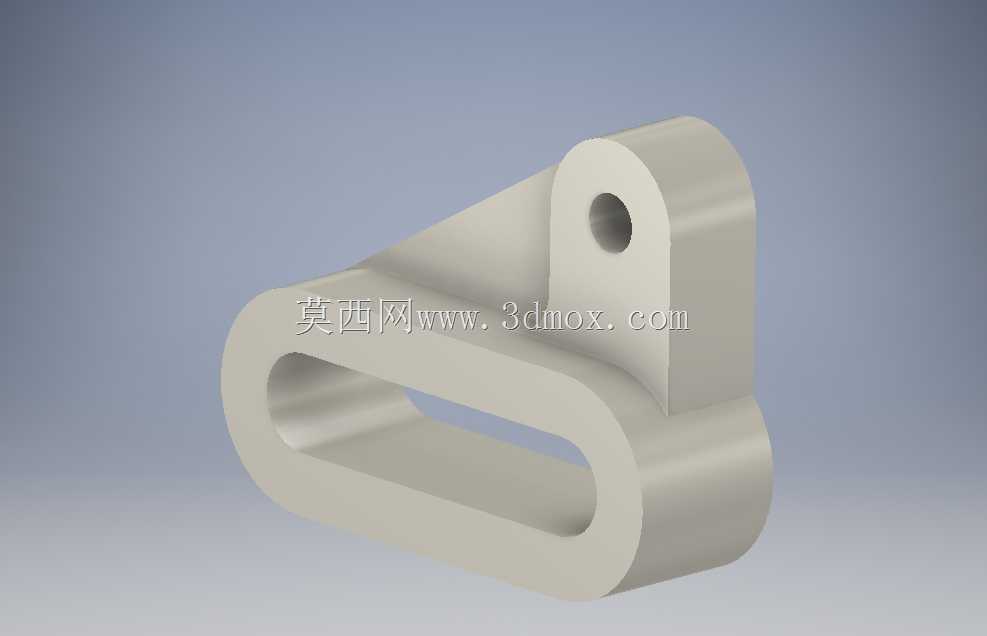

　　从结构功能上拆解，这个构件一端做了带通孔的圆柱凸台，这个孔是用来穿铰接销轴的，孔口做了R15的圆角过渡，一方面是消除加工后的锐边毛刺，避免装配时划伤操作人员或者配套的销轴表面，另一方面圆角过渡能大幅降低凸台与长槽主体衔接位置的应力集中，毕竟铰接位是长期承受交变载荷的区域，直角衔接很容易在反复受力后出现应力开裂，做圆弧过渡后能把衔接处的应力峰值降低40%左右，这是做承力结构件最基础的设计细节。另一端的长圆槽结构是整个零件的核心功能区，槽的内轮廓两端做了R15的半圆头，和槽宽尺寸完全匹配，这种设计一是方便安装螺栓在槽内滑动调整位置，二是槽端的圆弧能避免螺栓拧紧时应力集中在槽的直角位置，防止槽口受载后崩裂。

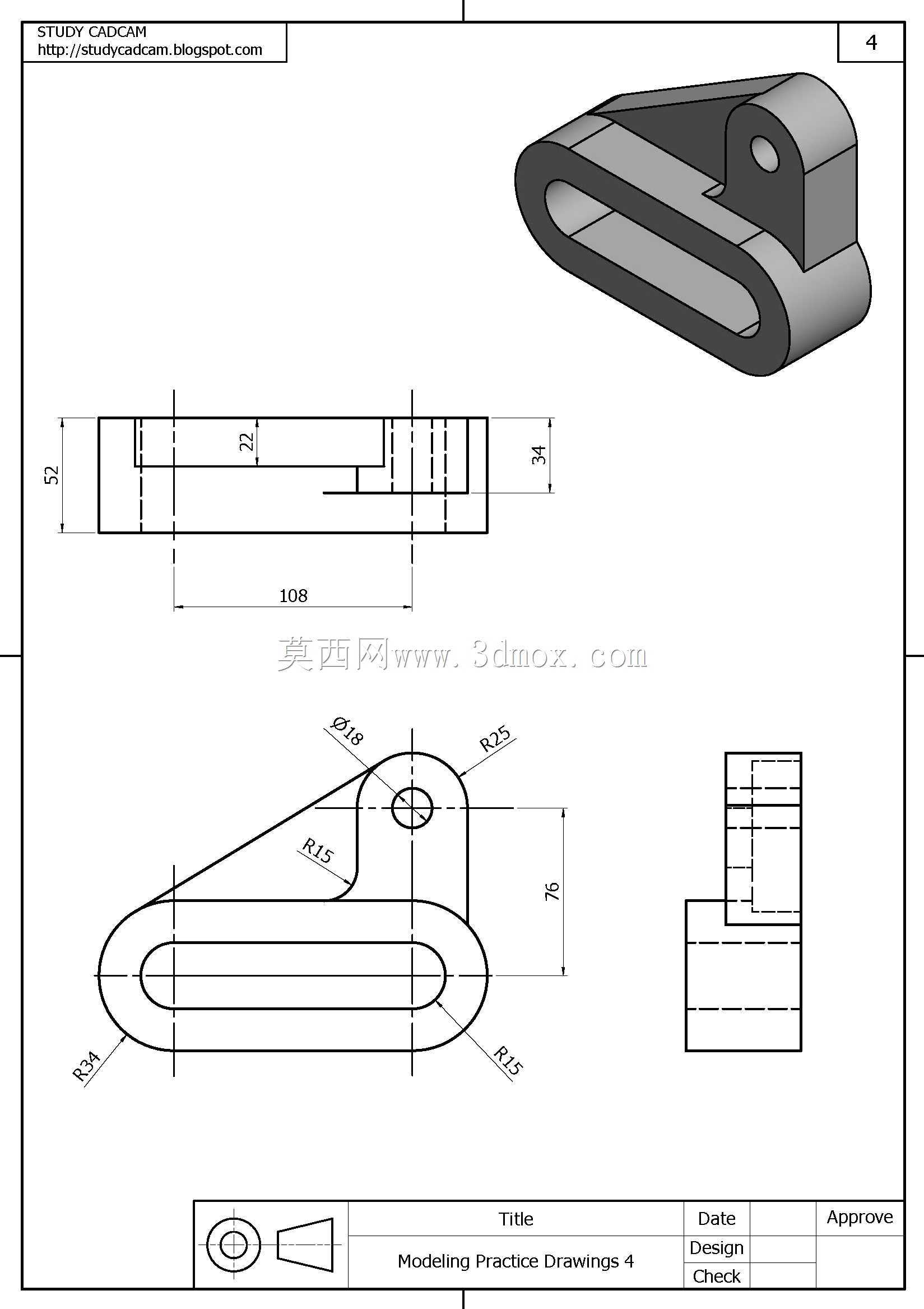

　　尺寸设计上，整个零件的总长度控制在108mm，铰接凸台的中心距离长槽端的安装基准面高度为35mm，铰接孔的直径为18mm，这个尺寸规格属于中小型连接件的常用范畴，适配M16的铰接销轴，长槽的宽度为22mm，适配M20的安装螺栓，槽的有效调节行程在40mm左右，足够覆盖常规装配场景下的位置误差补偿需求。零件的整体厚度为25mm，这个厚度是结合承力需求算出来的，按照Q235材质的屈服强度计算，这个厚度下的构件能承受最大12kN的径向铰接载荷，完全满足普通轻工设备、小型工装的受力要求，不会出现受力变形的问题。

　　设计思路上，这个零件没有做多余的减重结构，毕竟本身尺寸不大，过度挖槽减重反而会削弱结构强度，整体采用等厚的板材铣削成型即可，加工工艺性很好，不需要复杂的工装夹具，普通数控铣床一次装夹就能完成所有轮廓、孔位的加工，量产时的加工成本很低。长槽的深度是贯通整个零件厚度的，安装时螺栓可以从任意一侧穿入，适配不同的安装空间场景，不管是开放式的机架安装面，还是半封闭的腔体内安装位，都能顺利完成装配。铰接凸台的外圆做了R25的圆弧过渡，和长槽主体的上表面平滑衔接，除了降低应力集中之外，也能避免零件在转动过程中和周边的构件发生干涉，毕竟铰接件工作时会绕销轴有一定角度的摆动，外轮廓做圆弧处理能预留出足够的摆动间隙，不需要额外在周边零件上做避空槽，减少了配套零件的加工工作量。

　　实际装配使用的时候，需要注意长槽安装面的平面度要求，一般要控制在0.1mm以内，如果安装面不平整，螺栓拧紧后零件会产生翘曲变形，导致铰接孔的同轴度超差，销轴穿入后会出现卡滞，转动阻力变大，长期使用还会加剧销轴和孔的磨损。铰接孔的公差一般选H7，和销轴的g6公差配合，属于间隙配合，既能保证转动灵活，又不会有太大的旷量，避免联动过程中出现冲击噪音。另外零件的表面处理一般根据使用场景选择，普通室内设备用发黑处理即可，成本低还能起到防锈作用，如果是户外或者潮湿环境下使用，就需要做镀锌或者喷塑处理，提升耐腐蚀性能，延长零件的使用寿命。

　　很多新手设计师在做这类连接件的时候，容易忽略长槽端部的圆弧和衔接位置的圆角，直接做直角衔接，样件做出来受力测试的时候很容易在拐角位置开裂，还有的会把铰接孔的位置设计得太靠近长槽端，导致安装螺栓和铰接销轴的间距太小，螺栓拧紧后会影响铰接的转动灵活性，这些细节都是实际生产装配中踩过坑总结出来的经验，这个零件的尺寸布局刚好避开了这些问题，铰接孔中心到长槽最近端的距离足够，不会出现安装干涉的情况，各部分的圆角过渡也都符合承力结构的设计规范，是非常典型的实用型连接构件。
