带立板安装座的阶梯式支撑固定构件

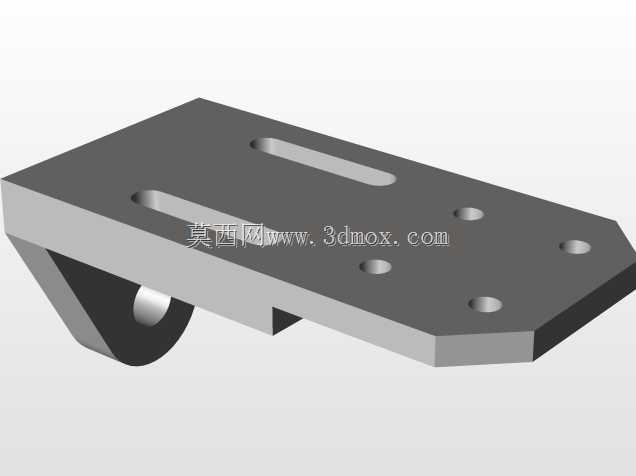

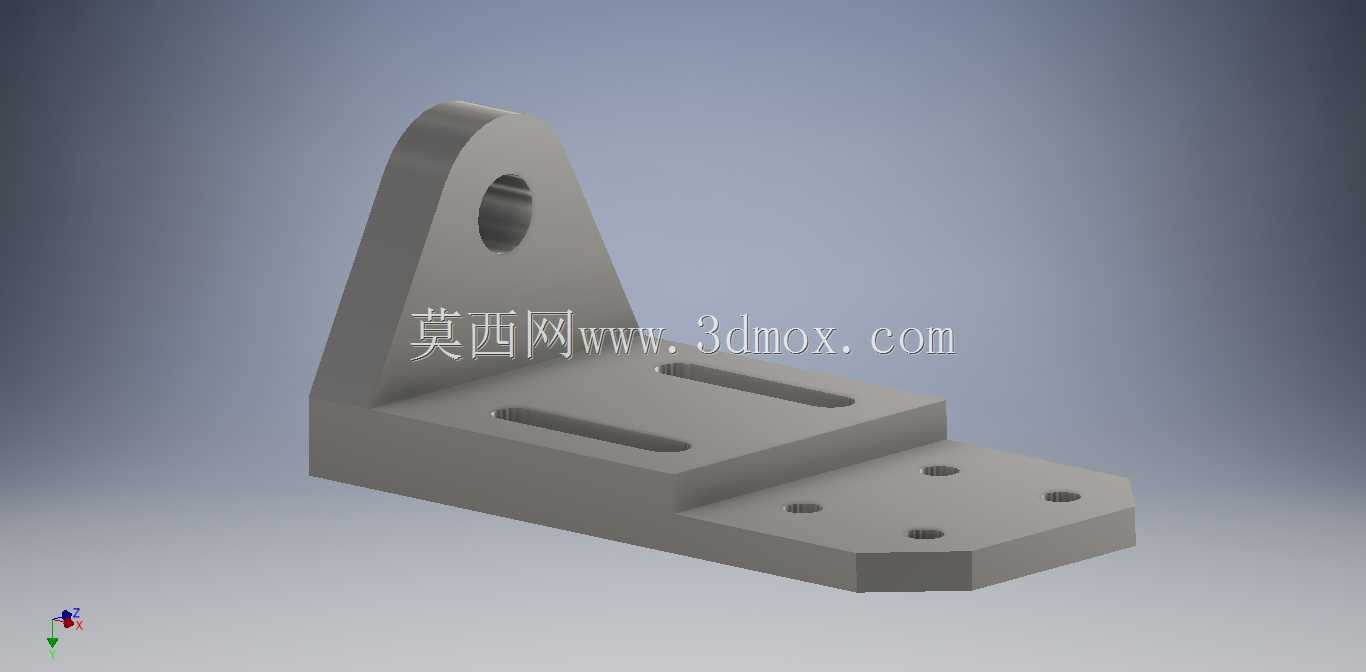

　　在各类工业设备的机架搭建、工装夹具布设以及生产线工位改造场景中，这类带立板的阶梯式支撑固定构件是十分常见的结构连接件，它的核心作用是为需要垂直方向定位的零部件提供稳定的安装基准，同时兼顾水平方向的位置调节余量，适配不同装配公差下的安装需求。从结构设计逻辑来看，构件采用一体化铣削成型的思路，底部做阶梯式布局，较低的延伸平台上开设四个均布的沉头安装孔，用于将整个支座固定在设备台面或者机架基准面上，沉孔设计可以让紧固螺栓的头部完全没入构件平面以下，不会对上方安装的零部件形成干涉，也能避免螺栓突出带来的安全隐患。较高的底座平台上开设两条平行的长条形腰型孔，这部分结构是为了给上方搭载的部件提供水平方向的位置调整空间，在现场装配时，

　　不需要重新加工底座的安装孔位，只需要松开腰型孔内的紧固件，就能沿着腰孔的长度方向微调搭载部件的水平位置，抵消前期机架焊接或者机加工带来的位置累积误差，大幅降低现场装配的修配工作量。垂直立板设置在高位底座的端部，立板上开设一个贯穿的圆孔，这个孔位是核心的功能安装位，用于穿装铰接销轴、转轴或者定位螺栓，为需要做回转运动或者垂直方向定位的部件提供铰接支撑点，立板与底座之间采用大圆弧过渡结构，避免直角连接处的应力集中问题，在承受偏载或者冲击载荷的时候，圆弧过渡区域可以均匀分散应力，不会出现应力集中导致的根部断裂问题，提升整个构件的负载能力。从安装边界尺寸来看，整个构件的低位安装平台宽度略大于高位底座，

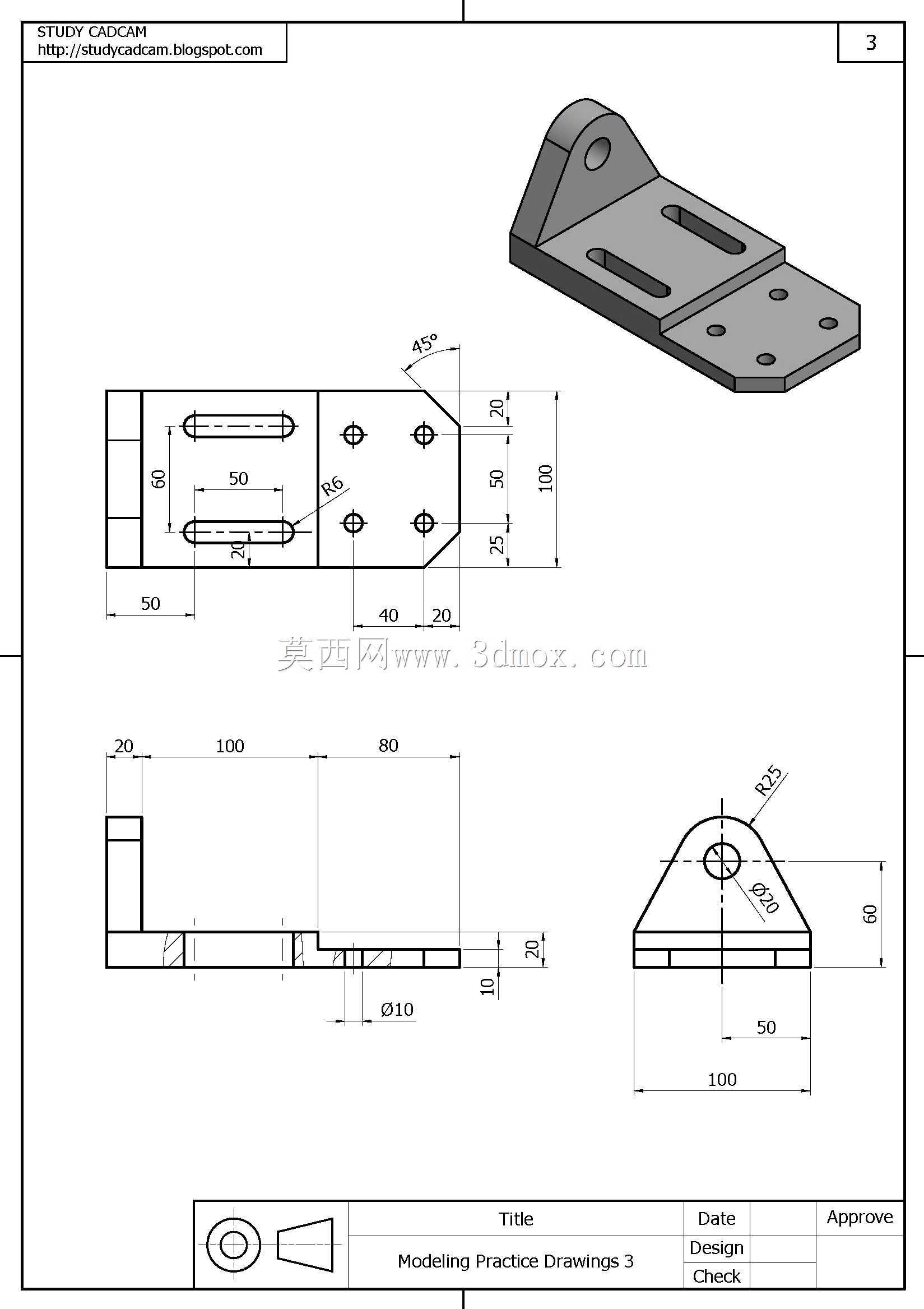

　　四个沉孔的孔位间距按照通用工业铝型材的槽距标准设计，可以直接适配市面上主流规格的工业铝型材机架安装，不需要额外加工转接板；高位底座的腰型孔长度覆盖了常用的位置调整行程，常规装配场景下的位置偏差都可以通过腰孔调整补偿；立板的高度根据铰接点的设计高度确定，圆孔的中心高度与高位底座的上平面保持固定的尺寸公差，保证搭载部件安装后，回转中心的高度位置符合设计要求，不会出现中心高偏差导致的运动卡滞问题。在实际使用场景中，这类构件常被用在自动化生产线的挡停机构安装座、工装夹具的定位支撑座、小型设备的转轴支架等位置，相比拼接式的焊接支架，一体化机加工的构件整体刚性更好，长期承受交变载荷也不会出现焊接部位开焊变形的问题，安装后的位置精度保持性更强，

　　不需要定期重新校准位置。设计过程中需要重点关注立板与底座的垂直度公差，以及腰型孔、沉孔与安装基准面的平行度公差，这些形位公差直接决定了后续搭载部件的安装精度，如果立板垂直度超差，会导致穿装的销轴出现倾斜，后续铰接的部件运动时会出现额外的摩擦阻力，加快销轴和铰接孔的磨损速度；如果底座平面的平面度超差，构件紧固到基准面上之后会出现内部应力，长期使用可能出现构件变形，影响安装精度。另外，构件的所有棱边都做了倒角处理，避免装配过程中尖锐棱边划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入设备运动部位造成卡滞。这类支撑构件的结构设计没有冗余的结构，所有的结构特征都服务于安装固定和位置调整的功能需求，在满足刚性和强度要求的前提下，尽可能减少了材料的去除量，降低加工成本，同时一体化的结构也减少了装配环节的零件数量，提升整个装配单元的可靠性。
