异形铰接式机械连接支座结构设计

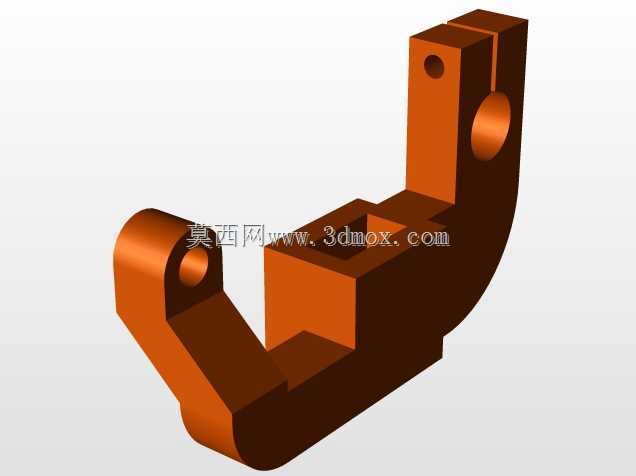

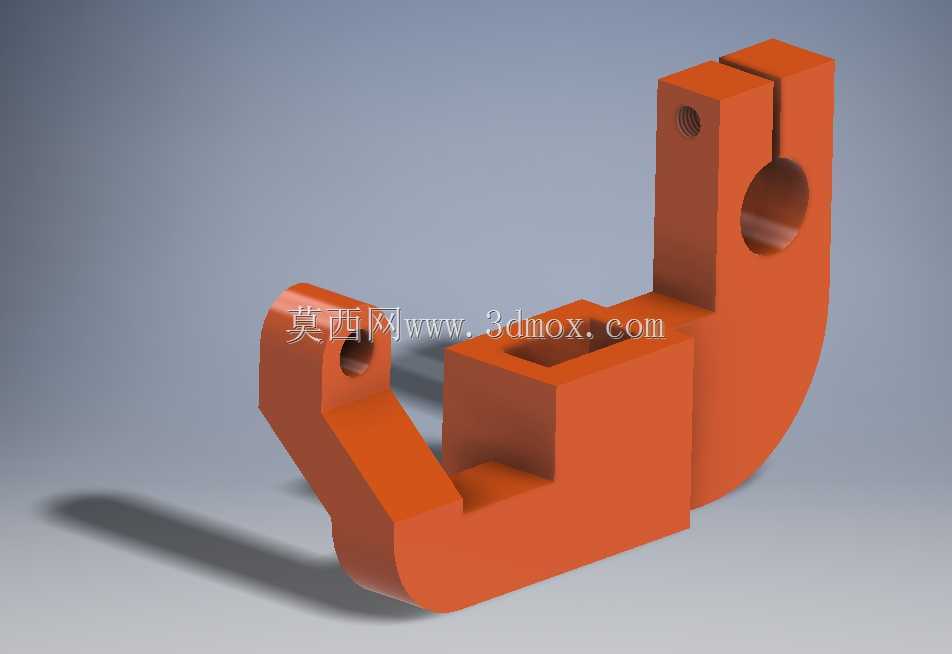

　　在非标自动化生产线、小型专用工装以及轻工机械设备的传动与支撑环节，这类异形铰接支座的应用场景十分广泛，它既可以作为摆动执行部件的承载基座，也能作为连杆传动系统中的中间转接构件，承担载荷传递、运动限位、部件定位的多重作用。不同于标准型材拼接的支座结构，这类一体化成型的异形支座在设计时优先考虑了安装空间的紧凑性，将多个安装接口、铰接孔位、限位槽结构整合在单一构件上，减少了装配环节的拼接误差累积。从结构功能来看，构件上部的开槽式铰接孔位，主要用于配套销轴安装摆臂类零件，开槽结构的设计目的是为销轴提供装配预紧调整空间，当销轴装入孔位后，可通过上部的螺纹孔拧入紧定螺钉，对销轴进行周向与轴向的锁紧固定，避免设备运行过程中销轴出现窜动、偏转，

　　保障铰接摆动副的运动精度。构件侧面的贯通圆孔为另一处铰接接口，可用于连接驱动连杆或者复位弹簧组件，两个铰接孔位的中心距经过严格的尺寸链校核，匹配对应传动机构的运动行程要求，避免运动过程中出现杆件干涉、死点卡滞的问题。构件中部的方形凹槽结构，主要用于嵌入安装限位挡块或者位置检测元件，凹槽的侧壁可作为定位基准面，安装时无需额外调整定位，直接将配套元件嵌入凹槽后通过侧面的预留孔位拧入紧固件即可完成固定，大幅缩减现场装配的调试时间。下部的弧形过渡结构并非单纯的造型设计，而是通过力学仿真优化后的承载结构，在构件承受偏载、冲击载荷时，弧形过渡可以有效分散应力集中点，避免直角连接处出现应力断裂的风险，相比直角折弯或者拼接的结构，

　　一体化的弧形过渡能提升构件30%以上的抗疲劳载荷能力。在安装边界设计上，构件底部的平面为主要安装基准面，设计时严格控制了基准面的平面度公差，安装时可直接贴合设备基板的安装面，通过底部预留的沉头孔位拧入螺栓完成固定，整个构件的安装占用空间在长宽高三个维度上都做了极限压缩，适配设备内部狭窄的安装空间，不需要额外预留过多的装配操作空间。设计这类构件时，首先要明确对应设备的运动载荷参数，根据铰接点的最大受力值核算各个孔位的壁厚、孔边距，避免壁厚不足导致受力变形；其次要梳理整个传动链路的运动轨迹，在三维建模阶段做全行程的运动干涉检查，确保构件的所有外轮廓都不会和周边运动部件发生剐蹭；另外要兼顾加工工艺性，这类构件如果采用铣削加工，

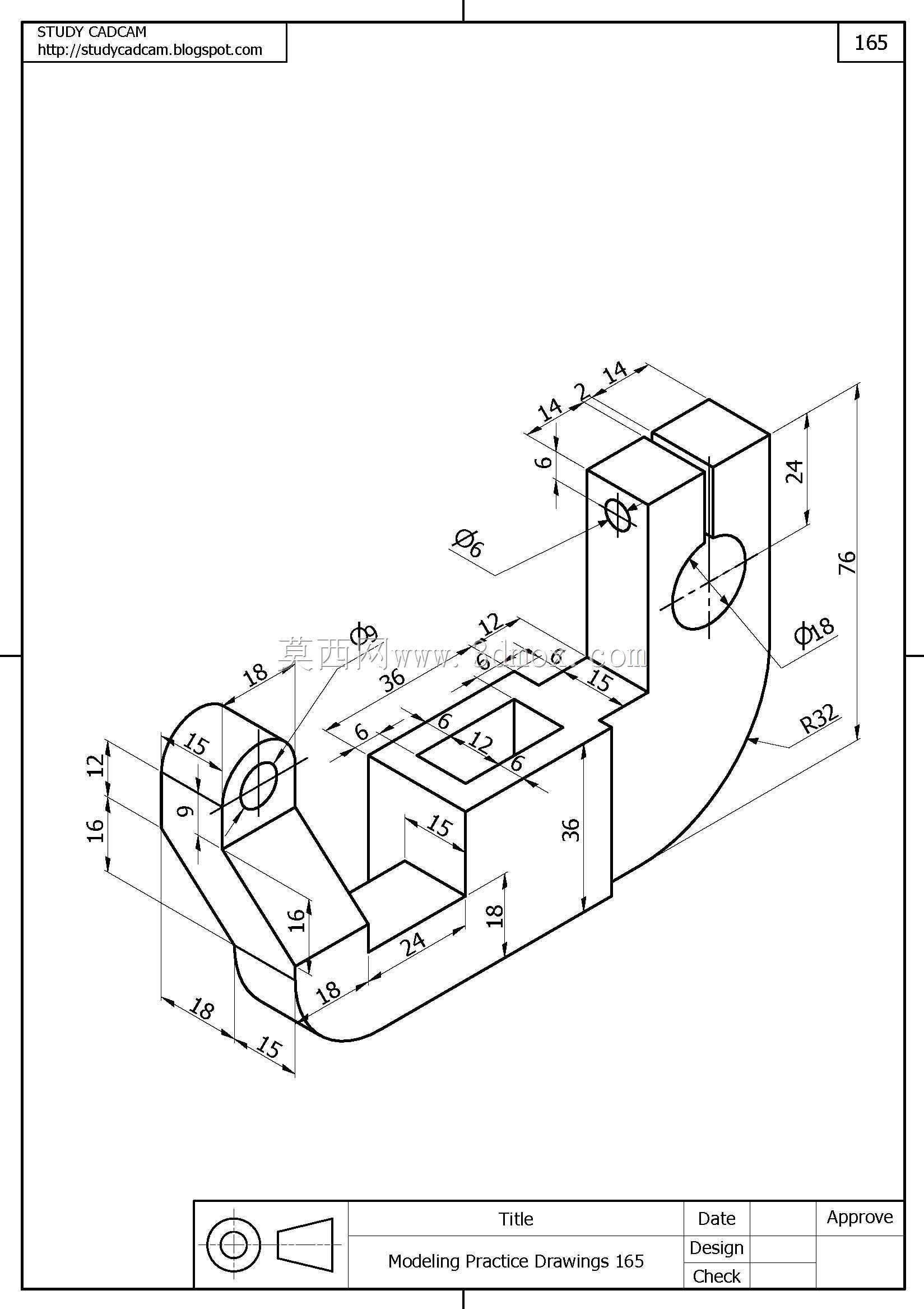

　　要尽量减少深度过大的盲孔结构，所有转角处预留合适的刀具圆角，降低加工难度与成本，如果采用铸造成型，要设计合理的拔模斜度与壁厚均匀性，避免铸造过程中出现缩孔、缺料的缺陷。实际应用中，这类支座常出现在小型包装设备的料仓摆动机构、工装夹具的压紧摆臂基座、输送线的挡料机构安装座等位置，相比采用多个标准件拼接的支座结构，一体化的异形支座整体刚性更好，长期运行下不会出现拼接螺栓松动导致的位置偏移，维护时只需要定期检查铰接孔的磨损情况以及紧定螺钉的锁紧状态即可，日常维护成本极低。在建模过程中，各个孔位的同轴度、基准面的形位公差都要在工程图中明确标注，尤其是两个铰接孔的平行度公差，会直接影响后续装配后摆动部件的运动顺畅度，如果平行度超差，会导致销轴装配后出现别劲现象，加快铰接副的磨损速度，缩短构件的使用寿命。构件表面的氧化或者喷塑处理层厚度也要在建模时提前预留，避免处理后安装尺寸出现偏差导致装配失败。
