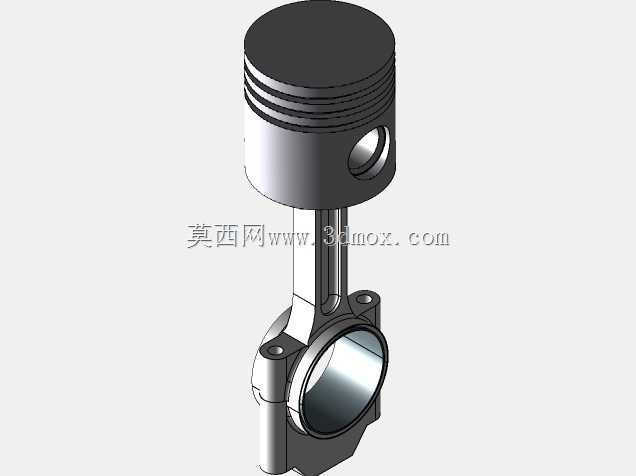

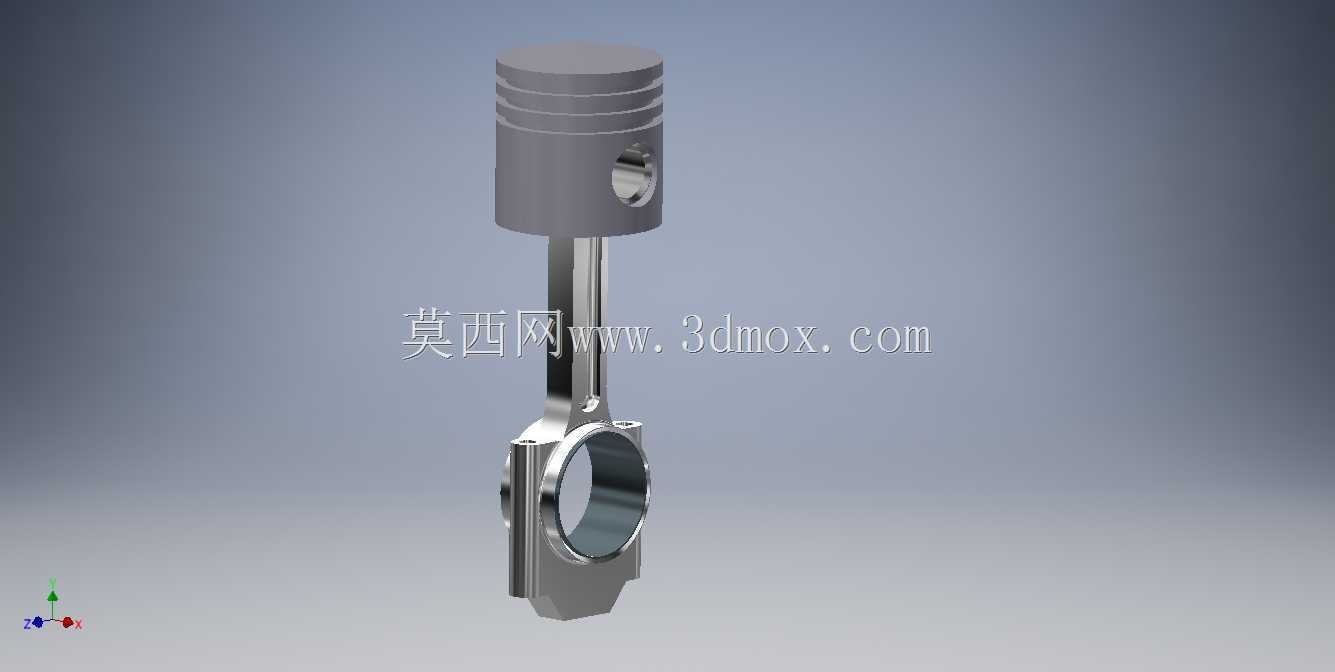

内燃机活塞连杆组件结构设计展示

　　这套活塞连杆组件是往复式内燃机核心运动部件的三维结构呈现，在车用汽油机、小型通用柴油机、农用动力机械的动力输出单元中都属于核心受力构件，日常做动力总成开发、逆向测绘、教学演示时，这类结构的建模精度直接影响后续运动仿真、强度校核的结果可信度。从实际装机场景来看，活塞头部直接接触燃烧室高温高压燃气，顶部的环槽结构用于安装气环与油环，气环负责密封燃烧室防止燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，建模时环槽的宽度、深度、槽岸高度都严格按照通用小排量内燃机的装机尺寸设定，活塞销孔的同轴度、销孔与活塞轴线的垂直度公差在模型中都做了结构约束，能直接用于后续的公差分析工作。连杆部分采用了剖分式大头结构，

　　大头端用于和曲轴的连杆轴颈配合，轴瓦安装位的直径、宽度都匹配常用的小排量机型曲轴参数，小头端通过活塞销与活塞连接，杆身采用了工字形截面设计，这种截面能在保证结构强度、刚度的前提下尽可能降低往复运动质量，减少内燃机运转时的惯性力，降低曲轴系的振动水平。做这套结构建模的时候，首先要确定的是整机的冲程参数，活塞的行程直接决定了连杆大小头孔的中心距，这个中心距是曲柄连杆机构最核心的安装尺寸，会直接影响发动机的压缩比、活塞运动的侧推力大小，建模时先确定活塞销中心到连杆大头中心的距离，再反向推导活塞的总长度、活塞裙部的导向长度，活塞裙部的型线不是正圆柱，而是带有一定的椭圆度和桶形度，不过在用于结构展示、装配干涉检查的三维模型中，

　　会适当简化微观型线，保留核心的装配尺寸边界，方便使用者快速做整机的布局校核。从安装边界来看，活塞的外径匹配对应缸径的气缸套，装配时活塞与缸壁之间留有规定的配合间隙，连杆大头的剖分面采用平切口结构，连杆螺栓的安装孔位位置、孔径都做了精确还原，装配时需要保证连杆螺栓的预紧力符合工艺要求，避免运转中连杆大头松脱引发严重的机械故障。在实际的工程应用中，这类组件的三维模型除了用于新机型的开发设计，还常用于职业院校的机械原理教学，能让学习者直观理解曲柄连杆机构如何将活塞的往复直线运动转化为曲轴的旋转运动，也能清晰看到活塞环、活塞销、连杆轴瓦这些附属零件的安装位置与配合关系。建模过程中对连杆大头的润滑油道也做了结构体现，

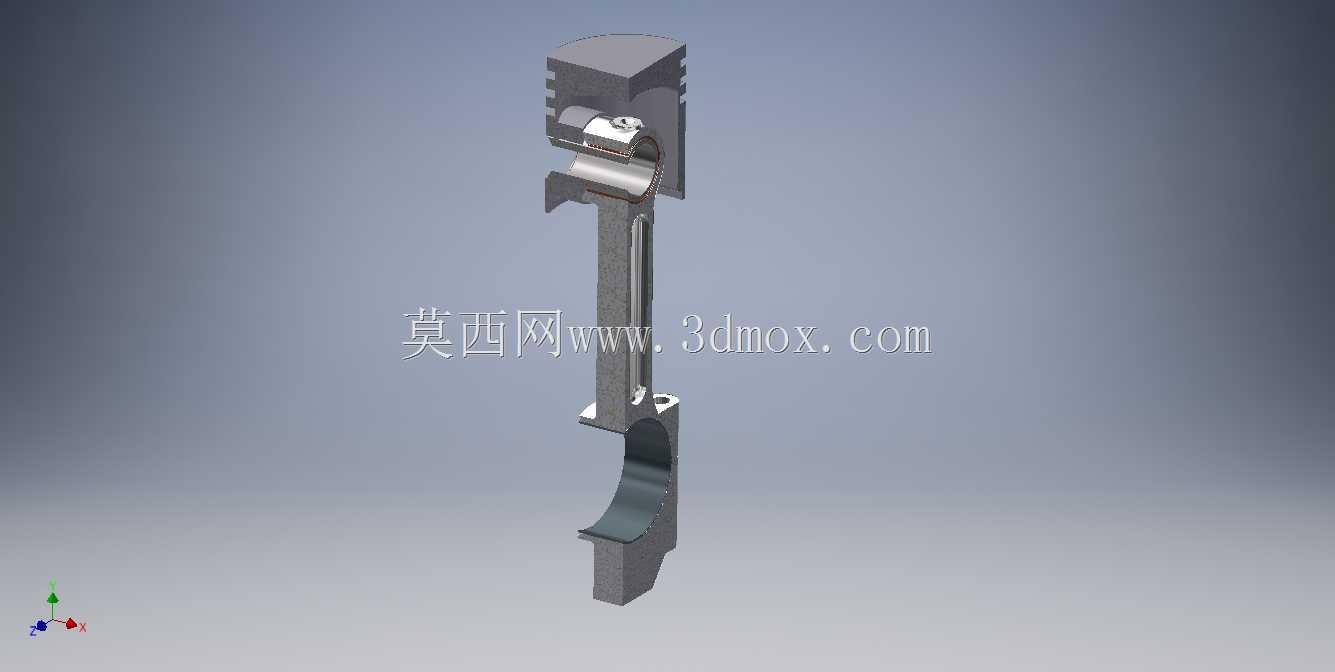

　　压力润滑油通过曲轴内部的油道进入连杆大头轴瓦间隙，一部分润滑连杆轴颈，另一部分通过杆身的油道输送到连杆小头，润滑活塞销与衬套的摩擦面，这个油道的走向、孔径都符合实际润滑系统的设计要求，不会出现结构逻辑上的错误。活塞顶部的形状采用了平顶设计，这种结构加工工艺简单，受热面积小，在小排量汽油机中应用十分广泛，活塞内部的加强筋结构也做了还原，这些加强筋用于提升活塞顶部的承载能力，避免燃气高压作用下活塞顶部出现变形开裂。在做运动仿真时，这套模型可以直接添加运动副约束，活塞与气缸套设置移动副，连杆小头与活塞销设置转动副，连杆大头与曲轴连杆轴颈设置转动副，曲轴设置转动副，输入曲轴转速参数就能直观模拟整个机构的运动过程，检查活塞在上止点、下止点位置时是否会与气缸盖、曲轴平衡块出现运动干涉，也能通过仿真得到活塞的运动加速度、连杆的受力变化曲线，为后续的强度校核、疲劳寿命计算提供基础数据。很多刚接触内燃机设计的工程师容易忽略活塞销座的加强结构，这套模型中销座位置的过渡圆角、加强筋都做了准确呈现，因为活塞工作时销座位置会承受活塞销传递的巨大爆发压力，过渡圆角如果设计过小，很容易在应力集中位置出现疲劳裂纹，最终导致活塞碎裂失效。连杆杆身与大小头的过渡位置也采用了大圆角过渡，避免应力集中，这些细节结构的还原，能让模型在用于教学、设计参考时更具实际工程价值，不会出现结构设计上的常识性错误。
