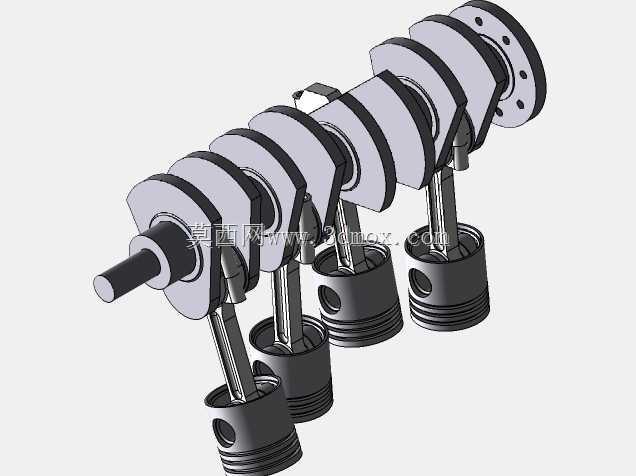

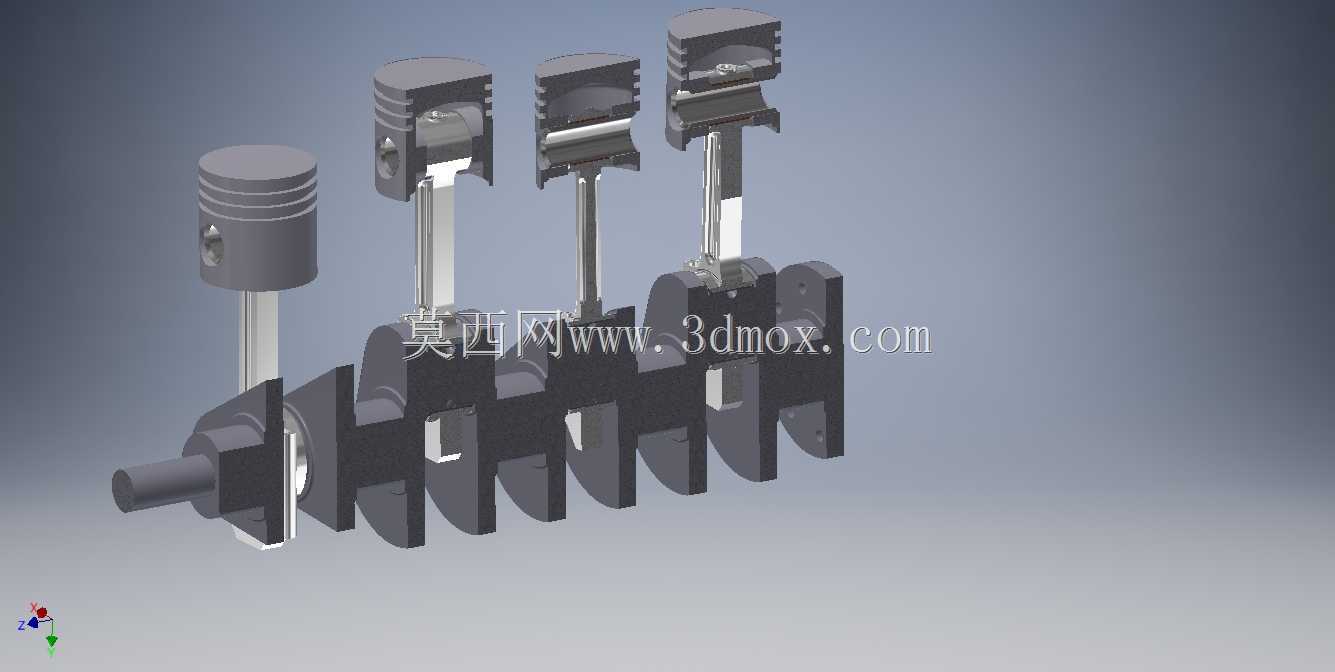

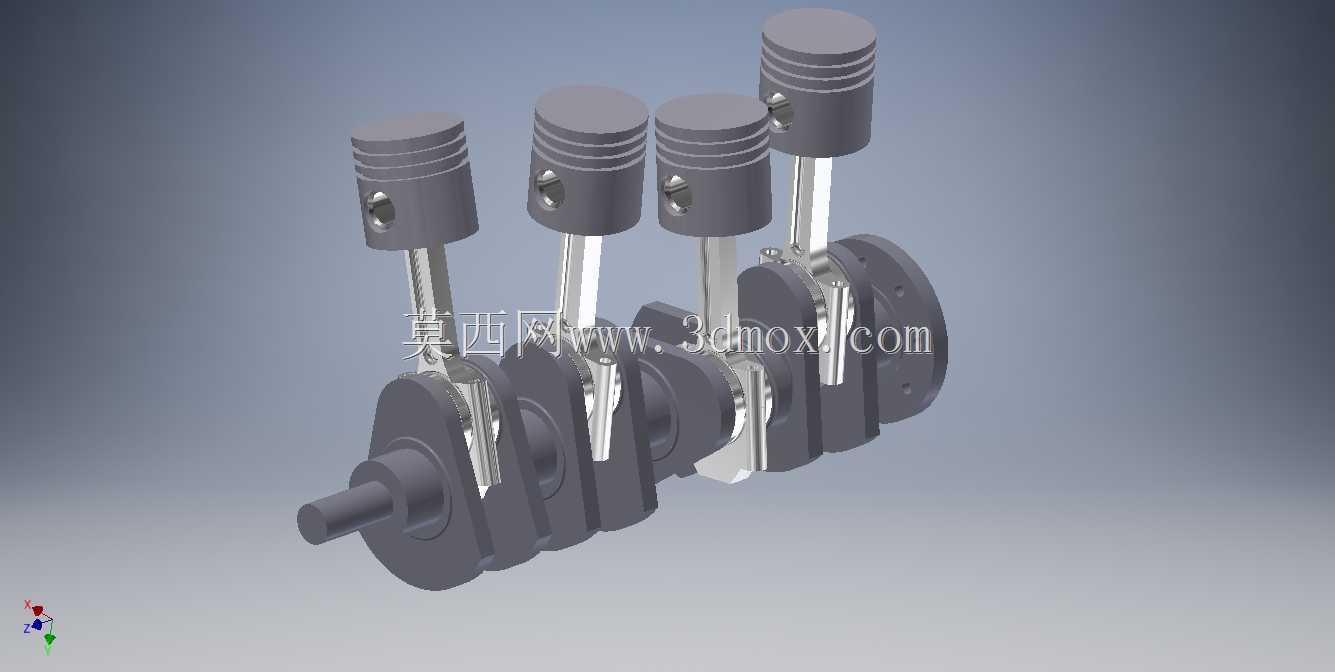

直列四缸发动机曲柄连杆装配结构

　　这套曲柄连杆装配结构，是往复式内燃动力设备里实现能量转换的核心执行单元，日常在小排量乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的成熟应用，核心作用是把活塞承接的燃气爆发压力转化为曲轴的旋转扭矩，向外输出可用动力。从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距排列，相邻曲拐的夹角设置为180度，能保证四个缸的做功行程均匀错开，让曲轴运转时的一阶往复惯性力实现自平衡，大幅降低整机运转时的振动幅度，减少额外的平衡轴配置需求，压缩整机的轴向布置空间。活塞部分采用了典型的筒式结构设计，头部预留了三道环槽，分别用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏，

　　油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损；活塞销采用全浮式安装设计，工作状态下活塞销可在活塞销座与连杆小头衬套之间自由转动，能让磨损均匀分布在接触表面，延长组件的整体使用寿命。连杆部分采用了工字形截面的杆身设计，在保证足够的抗拉、抗弯强度的前提下，尽可能降低杆身的往复运动质量，减少高速运转时的惯性载荷；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴的连杆轴颈上，剖分面加工有精准的定位结构，保证装配后连杆大头的圆度符合设计要求，避免轴瓦出现偏磨。曲轴部分采用整体式锻造结构，四个连杆轴颈与五个主轴颈之间通过曲柄臂连接，主轴颈用来将整个曲轴支撑在缸体的主轴承座上，输出端延伸出的轴头可安装飞轮、

　　正时齿轮等附件，自由端则可用来驱动水泵、机油泵等附属部件；每个曲柄臂上都设置有平衡重，用来平衡旋转运动产生的离心惯性力，以及部分往复惯性力，让曲轴在额定转速区间内运转更平稳。从安装边界来看，整套组件的轴向尺寸适配常规直列四缸动力的缸体间距要求，活塞外径匹配对应排量的气缸内径，安装时需要保证活塞的安装方向标记朝向发动机前端，连杆大头的喷油孔朝向气缸壁的主承压侧，曲轴的轴向窜动量需要通过止推片控制在合理区间，避免运转过程中出现轴向往复窜动造成部件磕碰。实际应用中，这套结构的运转精度直接决定了动力设备的输出效率、运转平顺性与使用寿命，建模过程中需要严格控制各运动副之间的配合间隙：活塞与气缸壁之间的间隙要兼顾热膨胀余量与密封需求，

　　连杆轴颈与连杆大头轴瓦之间的间隙要保证润滑油膜能稳定形成，活塞销与销座的配合要满足常温下有适当过盈、工作温度下能自由转动的要求。不同于单缸曲柄结构，四缸直列的排布需要严格控制各曲拐的相位角度，一旦相位出现偏差，会导致各缸配气正时、点火正时错乱，直接造成动力输出中断甚至部件撞损，因此建模时所有曲拐的角度公差需要控制在极小的范围内，同时要验证活塞运动到上止点、下止点时与气缸盖、曲轴平衡重之间的安全间隙，避免运动过程中出现运动干涉。
