木制品精准定位钻孔辅助工装结构

　　在木工现场加工、定制家具装配、木质工艺品加工等场景中，经常会遇到需要在木质构件上钻设高精度定位小孔的需求，这类小孔往往用于后续的木销连接、五金件预装、定位基准标记等工序，一旦钻孔位置出现偏移，轻则导致装配错位需要反复扩孔修正，重则造成整块木质构件报废，尤其是在硬木、集成材等成本较高的木料加工场景中，钻孔定位的精度直接影响加工良率与装配效率。常规的手持电钻钻孔作业完全依赖操作人员的手感与划线标记定位，不仅对操作人员的技能熟练度要求极高，而且在遇到斜面孔、窄边面钻孔、近距离多孔位加工等工况时，很容易出现钻头滑移、孔位倾斜、深度失控等问题，即便使用常规的钻孔定位套，也往往因为缺乏稳定的压紧贴合结构，在钻孔过程中出现定位件移位的情况，

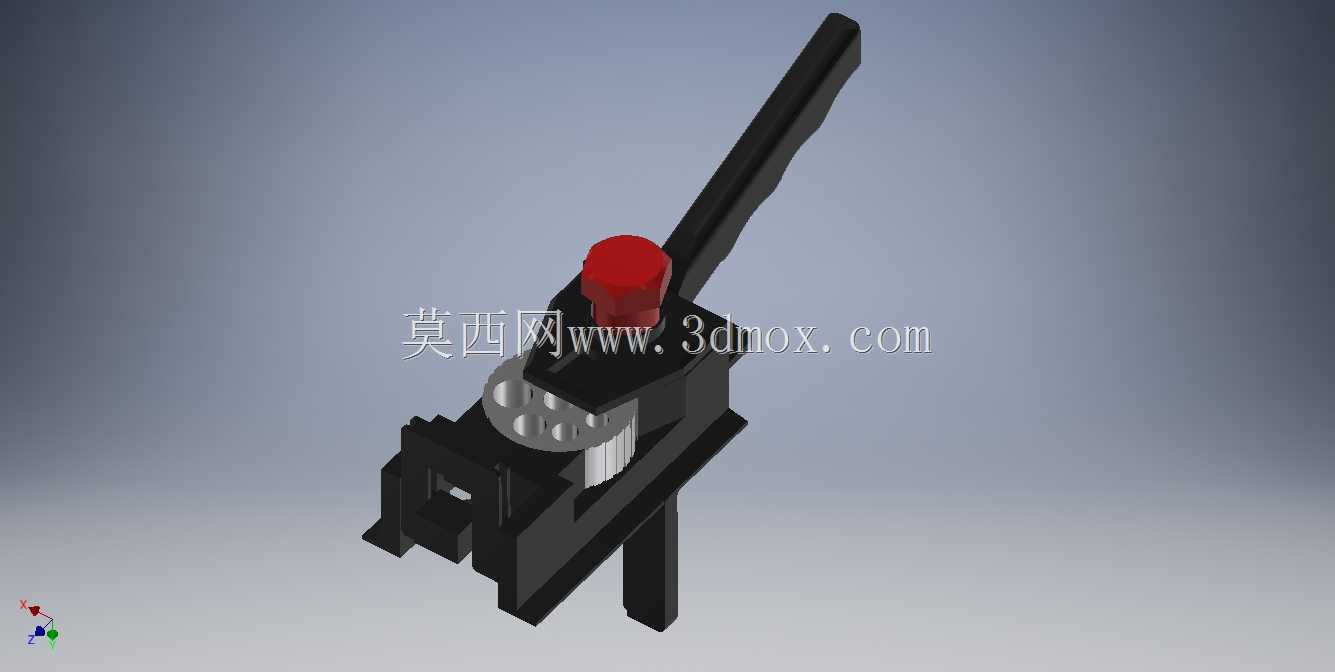

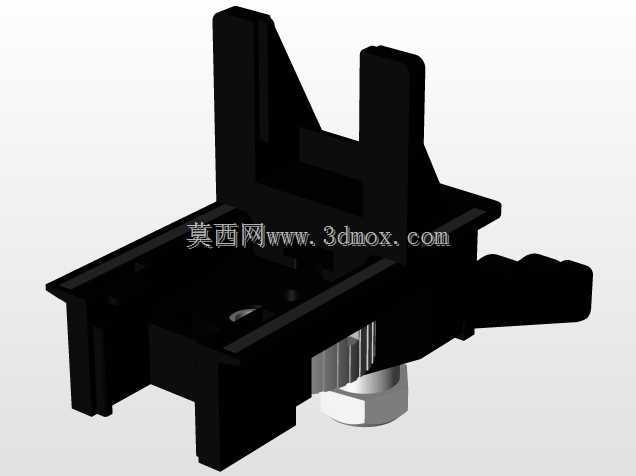

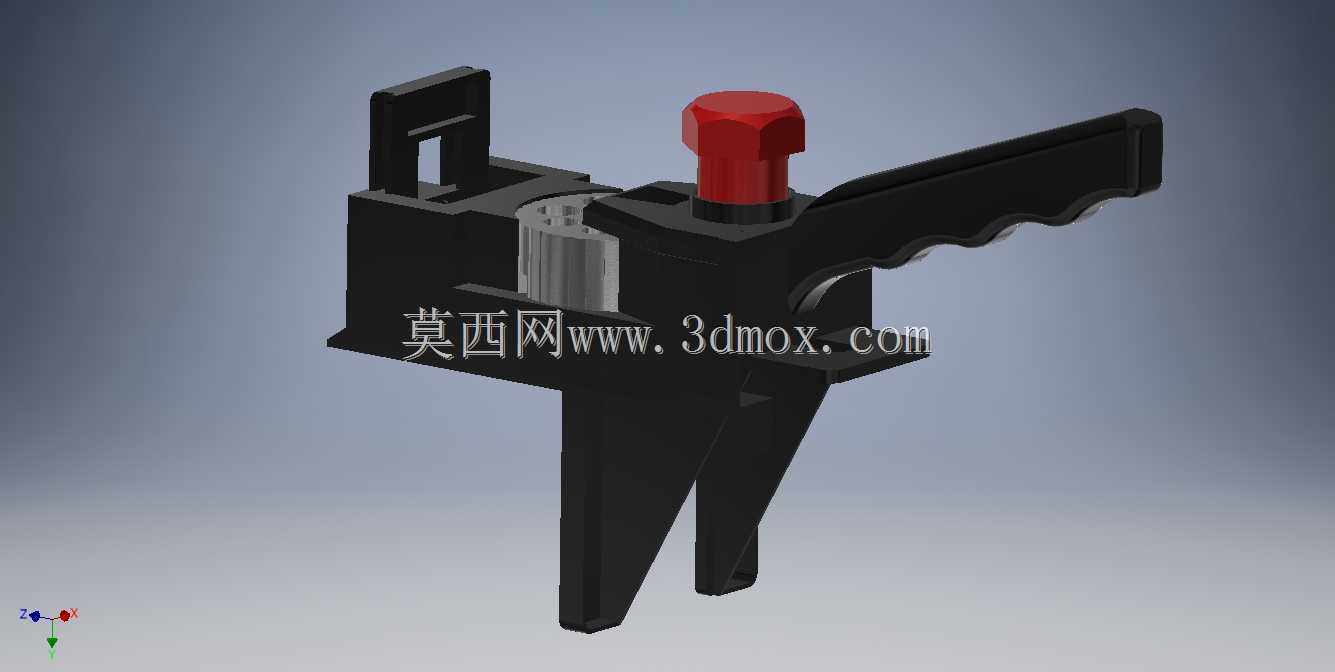

　　无法满足高精度小孔的加工要求。这款钻孔辅助工装的设计，正是针对木质构件上精确定位小孔的加工痛点展开，整体结构采用一体式支撑框架搭配可调压紧组件的布局，主体支撑部分采用对称式的立板结构，两个垂直立板的间距刚好适配常见的手持电钻钻夹头外径，能够在钻头进给过程中提供周向的导向约束，避免钻头在接触木质表面时出现侧向滑移，从根源上解决钻孔起步阶段的位置偏移问题。工装底部的贴合面做了平面度处理，能够与木质构件的加工表面完全贴合，不会因为接触面存在缝隙导致钻孔倾斜，侧方设置的快速压紧扳手结构，不需要额外的工具就可以快速将工装压紧固定在木料表面，压紧力的作用点刚好位于钻套的正下方附近，能够避免钻孔过程中工装受钻头扭矩作用出现转动或移位，

　　即便是在垂直立面、顶面等非水平加工面上作业，也能保持稳定的定位状态。从安装边界来看，这款工装的整体外轮廓尺寸控制在单手可握持的范围内，不会因为体积过大无法在狭窄的加工空间内使用，底部支撑面的宽度经过优化，既能够保证足够的支撑稳定性，又不会遮挡钻孔位置附近的划线标记，方便操作人员在装夹工装时快速对准预设的孔位标记。钻套部分采用可更换的结构设计，可以根据需要加工的小孔直径更换对应内径的钻套，适配不同规格的小孔加工需求，钻套的内孔做了低粗糙度处理，能够减少钻头进给过程中的摩擦阻力，同时保证钻头的进给方向始终与加工表面保持垂直，避免出现斜孔问题。在实际使用过程中，操作人员只需要先在木料表面标记好需要钻孔的位置，将工装的钻套中心对准标记点，

　　扳动侧方的压紧扳手将工装固定在木料上，之后将电钻钻头插入钻套，匀速进给即可完成高精度定位小孔的钻设，整个装夹与钻孔过程不需要反复测量核对位置，单孔加工的耗时相比传统划线钻孔方式能够缩短六成以上，同时孔位的位置精度可以控制在0.1mm以内，完全满足木销连接、五金件安装等工序的精度要求。工装的结构设计充分考虑了木工加工场景的使用环境，整体没有复杂的传动结构，日常使用后只需要清理掉木屑即可，不需要特殊的维护保养，即便是在高粉尘的木工加工车间内长期使用，也不会出现结构卡滞的问题。针对不同厚度的木料加工需求，这款工装的钻套伸出长度可以进行微调，能够配合深度限位结构控制钻孔深度，避免出现钻穿木料或者钻孔深度不足的问题，在加工盲孔时也能保证深度的一致性，非常适合批量木质构件的同位置孔加工场景，比如定制家具的层板连接孔、工艺品的组装定位孔等加工工况，能够大幅降低对操作人员的技能要求，即便没有丰富钻孔经验的操作人员，也能加工出位置精度合格的小孔。
