CNC雕刻机第四轴配套数控尾座结构

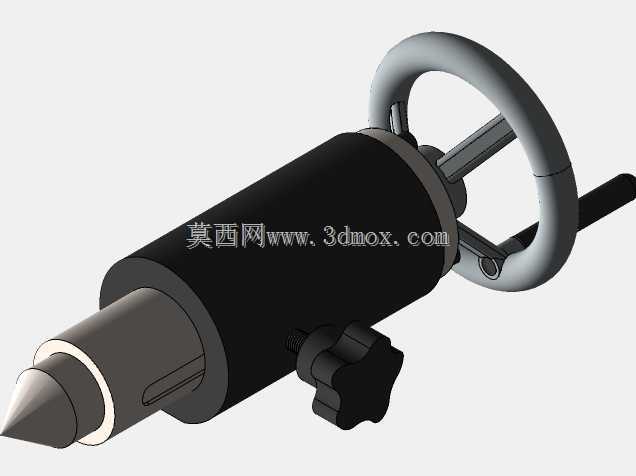

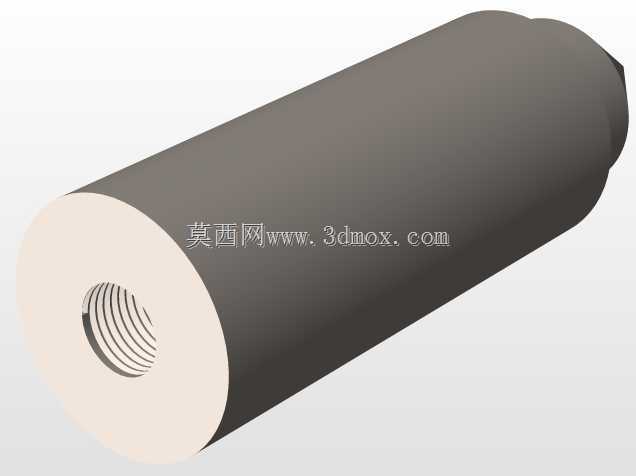

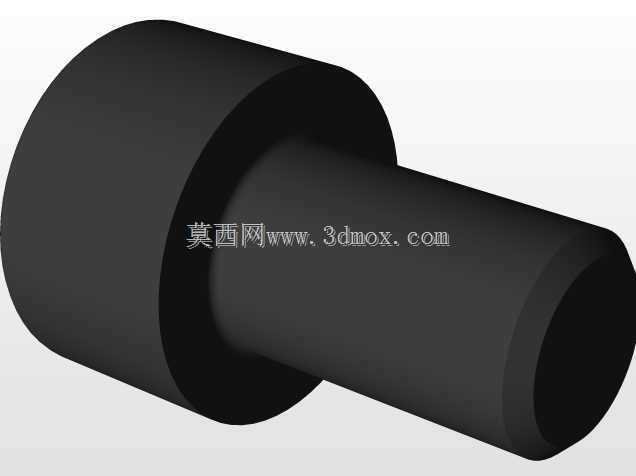

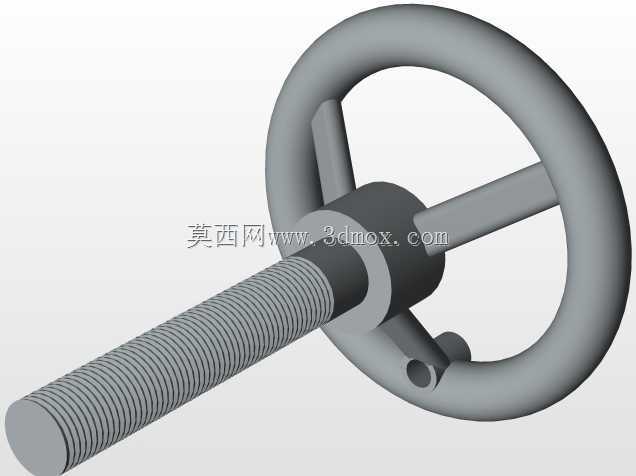

　　在小型CNC雕刻机加装第四轴旋转轴的加工场景里，尾座是直接决定长轴类工件装夹刚性、加工同轴度的核心配套部件，很多做小尺寸五金件、工艺浮雕轴、微型传动零件加工的车间，都会遇到标配第四轴自带顶紧结构行程不足、锁紧力不够、顶尖同轴度偏差超差的问题，这款尾座就是针对这类场景做的适配设计。从实际使用逻辑来看，尾座的核心作用是配合第四轴的主轴卡盘，对长度超出卡盘单端夹持稳定范围的轴类工件做另一端的回转支撑，避免工件在高速铣削、雕刻进给过程中出现甩动、让刀、振纹的问题，尤其是加工长度超过100mm、长径比大于8的细长轴类工件时，尾座的顶紧力稳定性、顶尖回转精度，会直接反映在最终加工面的粗糙度和尺寸精度上。这款尾座的主体采用阶梯轴套式的筒体结构，内部集成了带莫氏锥孔的顶紧轴，前端配置的是固定硬质合金顶尖，锥面配合的设计可以保证顶尖和尾座主轴的同轴度控制在0.01mm以内，顶尖的尖端做了60度的标准锥角，和工件端面的中心孔可以实现完全贴合，接触应力分布均匀，长时间回转加工也不会出现顶尖烧蚀、中心孔磨损变形的问题。尾座上部配置的三幅条手轮，是做了人机工程适配的设计，手轮的轮缘直径经过测算，操作人员单手转动时的施力行程刚好符合手腕的活动范围，不需要过度伸展手臂就能完成顶紧行程的调节，手轮和内部顶紧轴之间采用梯形螺纹传动，螺纹副的导程设置为3mm，转动手轮一圈顶紧轴前进3mm，既可以实现快速的行程进退，也能在最终顶紧时提供足够的传动力矩，

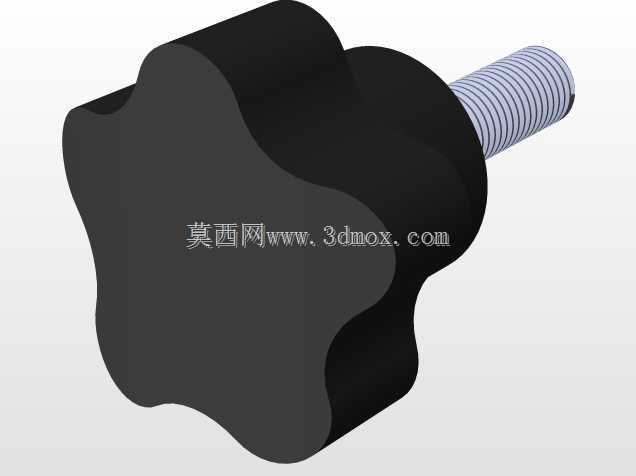

　　不会因为导程过大出现顶紧力失控顶弯工件的问题。筒体侧面设置的星形锁紧手柄，是用来在顶紧到位后锁定顶紧轴的轴向位置，避免加工过程中因为切削振动导致顶紧轴后退、工件松脱，这个锁紧机构采用的是侧向抱紧式结构，锁紧块和顶紧轴的接触面做了网纹滚花处理，锁紧时的摩擦力足够承受最大500N的轴向顶紧反力，不会出现打滑移位的情况，而且锁紧操作只需要转动手柄90度就能完成，不需要额外使用扳手，换件调整的效率很高。从安装边界来看，这款尾座的底部是平直的安装基面，基面的宽度和第四轴的安装座宽度保持一致，可以直接固定在雕刻机工作台的标准T型槽上，安装孔的孔距和市面上主流的小型CNC雕刻机第四轴安装孔位完全匹配，不需要额外做转接板就能完成装配，

　　尾座的整体中心高和对应第四轴的主轴中心高保持一致，装配时只需要打表校正顶尖和卡盘的同轴度，就能满足加工精度要求，顶紧轴的有效行程是50mm，可以适配不同长度的工件装夹需求，从最短30mm的短轴到最长200mm的长轴都能覆盖。设计过程中特意控制了尾座整体的外伸尺寸，筒体的外径做了优化，不会在加工过程中和雕刻机的Z轴滑台、主轴头发生运动干涉，即使是Z轴行程比较小的桌面型雕刻机，也能在加工全行程内保证足够的安全间隙。尾座内部的顶紧轴配置了两个深沟球轴承做回转支撑，轴承的预紧量经过调整，既可以保证顶尖回转时的径向跳动控制在公差范围内，也不会因为预紧过大导致手轮转动阻力过大，日常维护时只需要定期在梯形螺纹副和轴承位置加注润滑脂，

　　就能保证长期使用的精度稳定性，不需要频繁拆解保养。在实际加工场景里，这款尾座除了配合第四轴做回转雕刻、铣削加工之外，也可以单独作为小型车床的尾座使用，完成钻孔、铰孔、套丝等工序，顶紧轴的莫氏锥孔可以换装钻夹头、回转顶尖等不同的附件，拓展使用场景，比如在做小型木工车床的车削加工时，换上回转顶尖就能降低工件和顶尖之间的摩擦阻力，适合木材、塑料等软质材料的高速车削加工。整个结构没有复杂的异形零件，所有的零部件都是采用常规的机加工工艺就能完成生产，筒体采用45号钢调质处理，表面做发黑防锈处理，手轮采用铸铁材质喷涂哑光漆，握持的时候不容易打滑，锁紧手柄采用工程塑料材质，冬天操作的时候不会有冰手的问题，各个零部件的公差配合都是按照通用机床附件的精度标准做的设计，加工和装配的难度不高，适合小型设备厂商做配套生产，也适合设备改装的爱好者自行加工制作。
