贴片式铁氧体高频电子变压器结构

　　做了十几年电源类结构设计，经手的贴片磁性器件没有上百也有几十款，这次拆解复现的这款EFD型贴片铁氧体变压器，是目前中小功率开关电源里用量极大的一类结构，很多刚入行的结构工程师容易把它和传统插装变压器的设计逻辑混为一谈，实际上贴片器件的设计边界要严苛得多。先从实际应用场景说，这类器件主要用在板载高度受限的消费类电源、工业控制板卡的DC-DC变换环节，比如便携设备的适配器主板、工控PLC的辅助供电模块、车载低压控制单元的隔离电源部分，和传统插装变压器比，它不需要预留引脚穿孔的板面空间，焊接后器件底部和PCB板面的间隙控制在0.2mm以内，能把板面的垂直空间利用率提上去，适配回流焊的批量生产工艺，不需要额外安排波峰焊工序，这也是现在板级器件全面贴片化的核心原因。

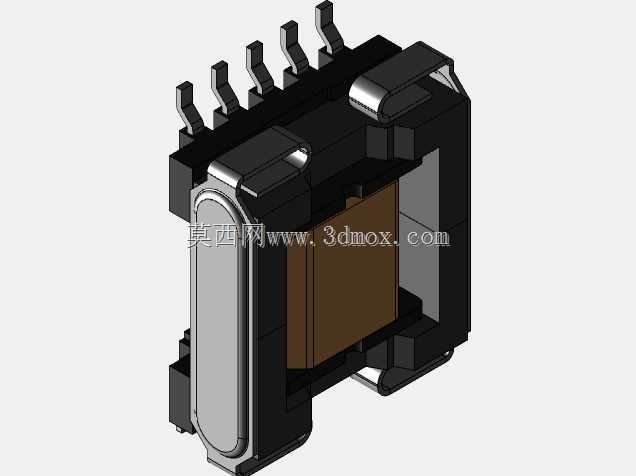

　　说回结构本身，这款变压器的磁芯采用EFD型扁平铁氧体磁芯配对结构，和传统EE型磁芯比，磁芯的窗口宽度更宽，绕组的排布空间更充裕，同时磁芯的整体高度被压得更低，刚好适配贴片工艺对器件总高的限制。磁芯的中柱做了精准的气隙研磨，气隙大小直接决定了磁芯的饱和磁通密度阈值，设计的时候要根据绕组的额定电流核算气隙深度，避免大电流工况下磁芯饱和导致绕组电感量骤降，引发电源炸管的问题。磁芯的两个侧柱和上下盖板的贴合面做了镜面研磨处理，配对后磁路的气隙误差控制在0.02mm以内，能有效降低磁芯的漏磁，减少对周边板载敏感信号的电磁干扰，很多新手设计的时候容易忽略磁芯贴合面的平面度要求，实际量产的时候会出现电感量离散性过大的问题，整批器件的参数偏差能超过20%，根本过不了出厂测试。

　　绕组部分采用扁平漆包线加绝缘骨架的绕制结构，骨架采用耐高温的LCP工程塑料注塑成型，耐回流焊温度能达到260℃持续10秒不发生形变，不会出现焊锡融化时骨架软化导致引脚移位的问题。骨架的绕线槽做了分层挡墙设计，初级绕组和次级绕组之间预留了符合安规要求的绝缘距离，不需要额外包裹多层绝缘胶带就能满足加强绝缘的耐压要求，能有效降低绕组的整体厚度，把器件的总高控制在设计阈值内。绕组的出线端直接卡接在骨架两侧的贴片引脚上，引脚采用磷青铜材质镀锡处理，引脚的共面度控制在0.1mm以内，保证回流焊的时候每个引脚都能和PCB焊盘充分浸润，不会出现虚焊、立碑的贴片缺陷。引脚的排布间距严格按照标准贴片封装尺寸设计，对应PCB上的焊盘尺寸要比引脚宽度大0.2mm左右，预留焊锡融化时的器件自对位空间，避免焊接偏移。

　　安装边界这块，设计的时候要特别注意器件周边的禁布区要求，首先是磁芯正下方的PCB区域不能走敏感的小信号走线，因为磁芯工作时存在的微量漏磁会在信号走线上耦合出干扰噪声，影响模拟信号的采样精度。其次是器件的周边3mm范围内不能布置高度超过器件总高1/2的其他元器件，避免回流焊时的热遮挡导致引脚焊接不良，同时也给后期的返修预留操作空间。器件的整体重量控制在5g以内，按照贴片器件的抗振动要求，引脚的焊接强度能满足10-2000Hz频率范围内的振动测试要求，不会出现运输或使用过程中引脚断裂、器件脱落的问题。另外磁芯的配对处采用耐高温环氧树脂粘接固定，胶层的厚度控制在0.05mm左右，既能保证磁芯配对后的结构强度，又不会因为胶层过厚导致磁路气隙变大，影响电感参数。

　　很多工程师在选型这类贴片变压器的时候，容易只看额定功率和电感量参数，忽略磁芯的材质选型，实际上不同功率等级、不同工作频率的变压器，对应的铁氧体磁芯材质是不一样的，100kHz以下的工作场景可以用普通功率铁氧体材质，工作频率超过200kHz的话就要选高频低损耗的磁芯材质，不然磁芯的温升会超过设计阈值，高温下电感量衰减过大，导致电源的带载能力下降。这款结构的设计刚好平衡了绕组空间、磁芯损耗、安装高度三者的矛盾点，是经过多轮量产验证的成熟结构，不管是做新电源的器件选型参考，还是做磁性器件的结构建模练习，都有很高的参考价值，建模的时候要特别注意磁芯结合面的间隙、引脚的共面度、骨架绕线槽的挡墙厚度这些细节，这些参数直接决定了模型能不能直接对接实际的生产工艺，而不是只能做外观展示的花架子。
