车载12V转5V3A直流降压电源模块

　　做车载电子改装、低压直流供电配套的结构工程师，大概率都接触过这类小体积降压模块，这次建模的这款12V转5V15W输出的直流变换器，核心适配场景就是乘用车、商用车12V车载供电网络下的5V用电设备取电需求，不管是后装行车记录仪、车载USB拓展坞、车内低功耗传感模块、小型LED装饰照明，还是工程车辆驾驶室内加装的5V通讯终端、便携检测设备的常驻供电，都能靠这类模块完成电压匹配，避免直接从车载电瓶取电时电压过高烧毁后端低压设备的问题。

　　从实际使用的功能特性来看，这款模块采用密封式塑壳封装，外壳做了带安装耳的一体化结构，两个固定耳上预留了标准安装孔位，实际装车时可以直接用自攻螺丝固定在仪表台内侧、车门内饰板空腔、保险盒旁的空余安装位上，不需要额外设计定制安装支架，外壳的密封结构能应对车载场景下的灰尘、少量凝露侵袭，模块本身的电路做了过流、过温、输出短路保护，哪怕后端接线出现短接故障，也不会触发车载保险熔断，更不会反向馈电影响原车12V供电网络的稳定性。

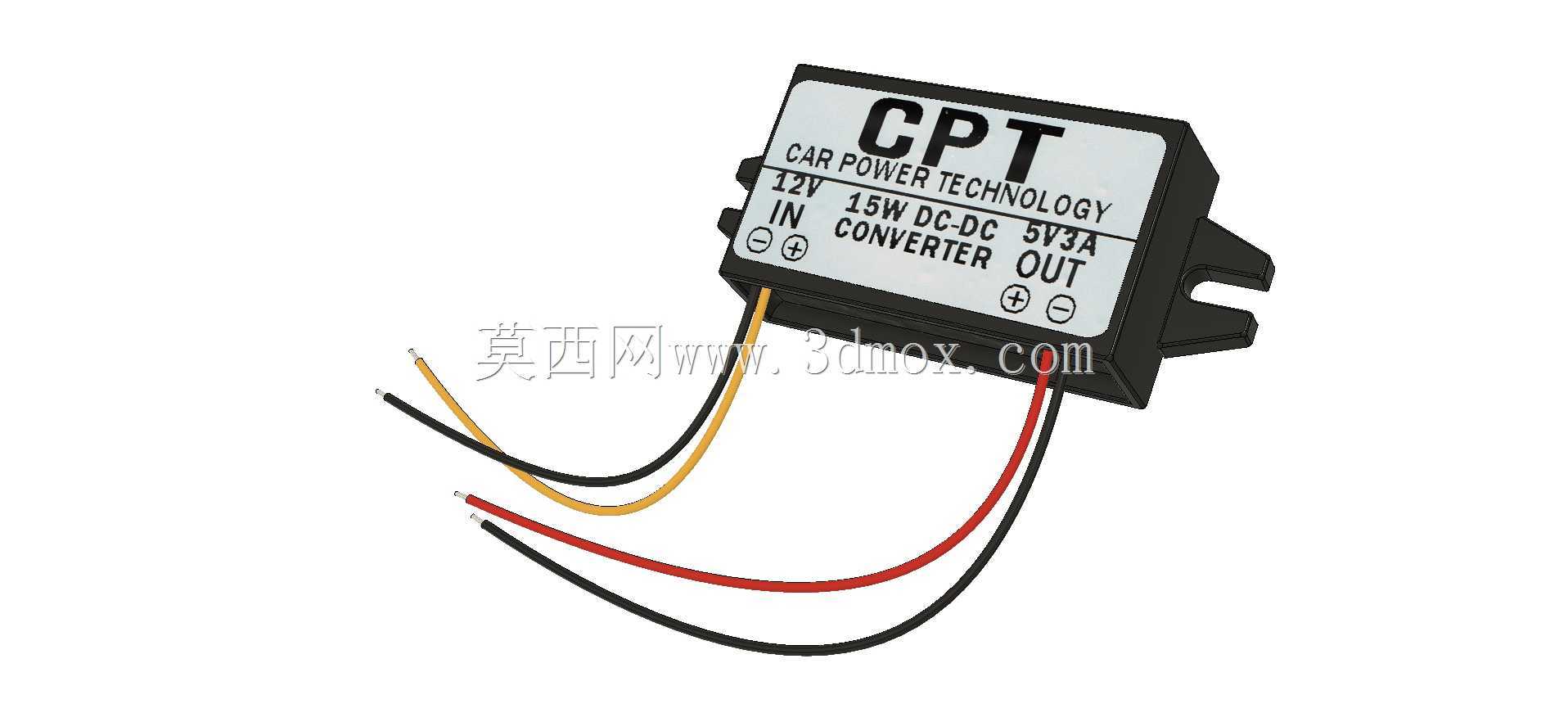

　　建模过程中首先还原的是模块的接线逻辑，输入端两根线对应12V直流正负极，直接接驳车载常电或者ACC供电线路即可，输出端两根线对应5V直流正负极，接线端的线长预留了150mm左右的冗余，足够适配车内不同安装位置的布线需求，不需要用户额外接驳延长线；外壳的外形尺寸控制在长58mm、宽32mm、厚22mm的范围内，属于非常紧凑的体积规格，哪怕是仪表台内部这种布线密集、空间局促的安装位置，也能轻松塞进去，不会和周边的线束、内饰板加强筋产生干涉。

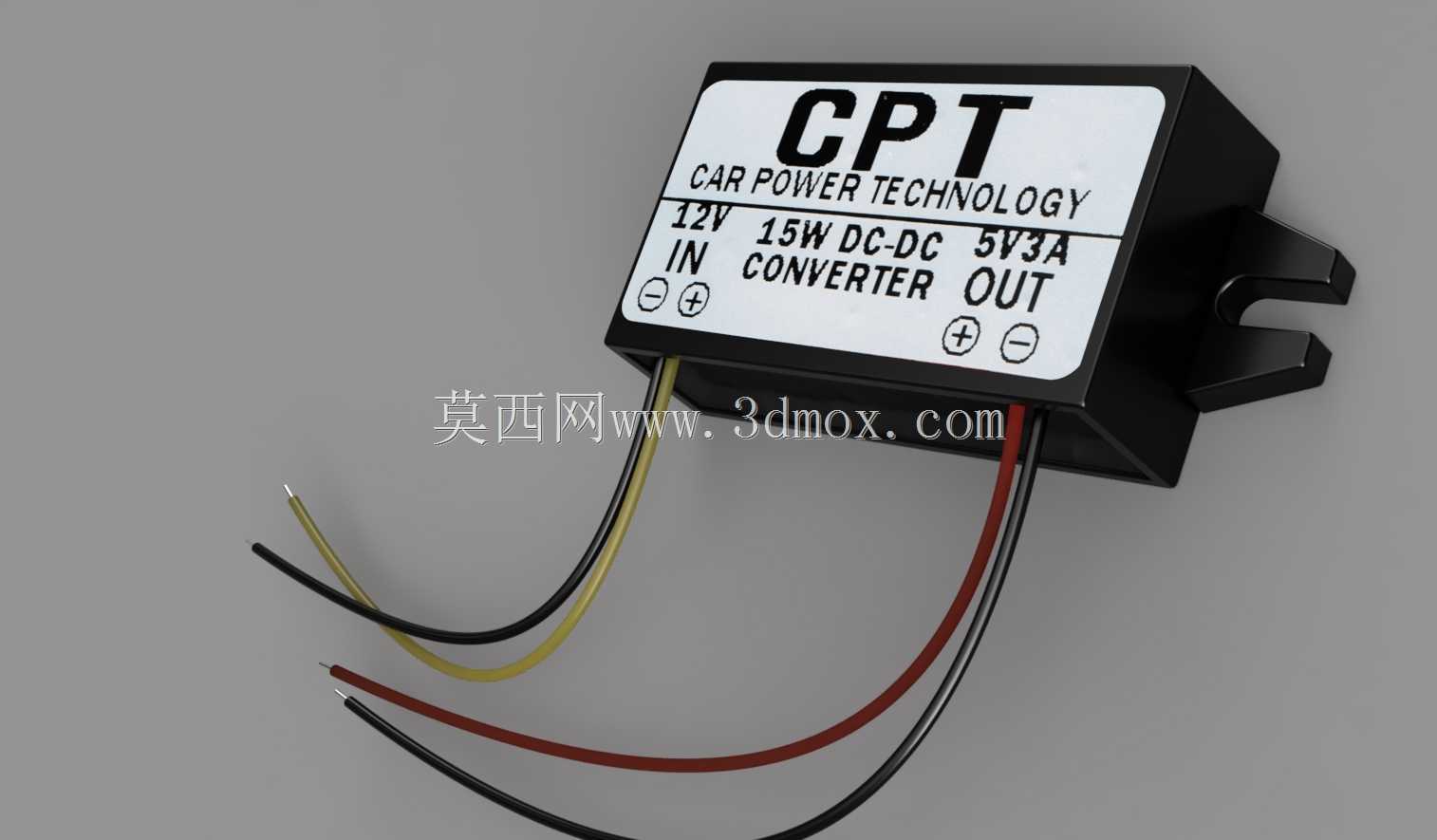

　　设计思路上完全贴合车载后装市场的实际使用痛点，没有做多余的外露调节部件，所有电路元件都封装在黑色阻燃塑壳内部，避免车辆行驶过程中的震动导致元件松脱，也防止安装布线时金属线束、工具误触电路板造成短路；外壳表面的标识做了凹凸蚀刻的纹理处理，清晰标注了输入输出的电压参数、正负极接线方向，安装接线时不需要额外查阅说明书，就能快速完成接线，降低施工时接反正负极的概率。

　　实际选型适配时要注意安装边界，模块工作时会有一定的温升，所以安装位置要避开原车的高温部件，比如暖风水管、发动机舱内的排气侧周边，尽量选择有一定空气流通的空腔位置，不要完全包裹在隔音棉、止震板这类保温材料内部，避免热量堆积触发过温保护；接线时输入端要尽量靠近车载保险盒取电，在线路上额外串联一个5A的mini保险片做二级保护，输出端的总负载功率不要超过15W的额定上限，避免模块长时间满负载运行缩短使用寿命。

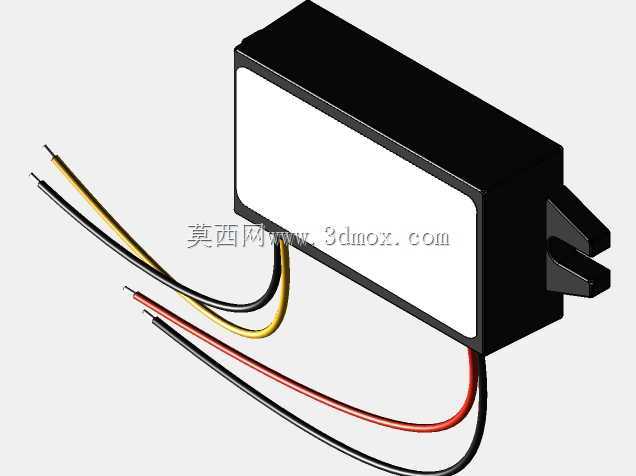

　　从结构建模的细节来看，外壳的分型面做在壳体侧面的中间位置，上下壳采用卡扣加超声波焊接的密封方式，模型里还原了卡扣的配合间隙、安装耳的厚度、出线口的防水护套结构，接线的线径按照实际使用的18AWG规格还原，线皮的颜色区分也和实物一致，输入端正极为红色、负极为黑色，输出端正极为黄色、负极为黑色，方便施工时快速识别线序；壳体表面的标签区域做了轻微的下沉处理，标签粘贴后不会因为安装摩擦出现卷边脱落的问题，安装耳的孔位直径适配M4的自攻螺丝，孔位周边做了加厚的加强筋，避免拧螺丝时壳体出现开裂。

　　这类模块虽然属于小功率供电配件，但在车载后装、小型低压直流供电系统里的应用非常广泛，除了车载场景外，也可以用在12V铅酸电池供电的户外便携设备、太阳能低压供电系统里，给5V的单片机模块、小型传感设备、USB供电类外设提供稳定的直流电源，建模时还原的所有尺寸、安装结构、接线细节，都可以直接用来做设备内部的安装布局模拟、布线干涉检查，不需要再手动测量实物尺寸调整装配位置。
