带安装孔方座锁紧传动丝杆结构设计

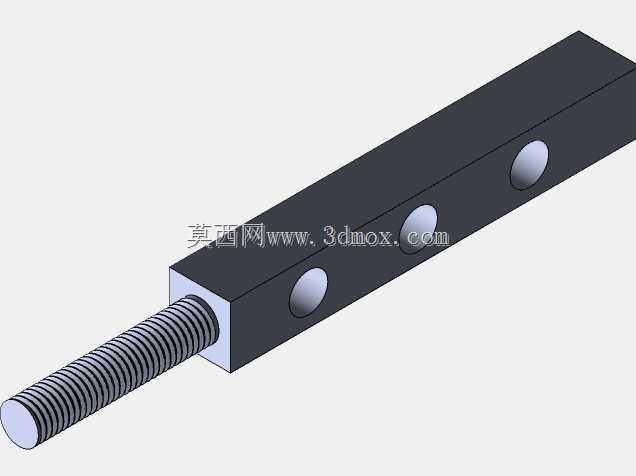

　　在工装夹具、小型直线调节模组、检测设备定位机构这类需要精准直线位移+到位锁止的场景里，这类带一体式方座的锁紧传动轴是很常用的核心传力零件，很多刚入行的结构设计人员容易把普通传动丝杆和这类带锁紧功能的轴件搞混，实际二者的受力边界、安装逻辑、配合公差要求差异很大。从结构上看，这个零件采用方形安装基座与传动丝杆同轴固连的一体化设计，方座本体上沿轴向等距加工了三个贯通安装孔，这三个孔的位置精度直接决定了轴件安装后的直线度——如果孔位同轴度偏差超过0.02mm，丝杆转动时就会出现别劲、爬行的问题，长期运行还会加剧螺纹副的磨损，缩短整套机构的使用寿命。设计时方座的截面尺寸需要匹配安装槽的宽度，通常采用间隙配合，单边间隙控制在0.01-0.

　　03mm之间，既保证安装时能顺利推入槽位，又不会因为间隙过大导致传动时出现径向晃动。丝杆部分采用标准梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动效率更稳定，而且具备一定的自锁特性，配合锁紧结构使用时，能在调整到目标位置后实现无间隙锁止，不会因为设备运行的振动出现位置漂移。很多人设计这类轴件时会忽略螺纹末端的倒角处理，实际上螺纹起始端和末端都需要做15-20度的导入倒角，一方面方便装配时拧入配合的螺母副，另一方面能避免螺纹端部的锐边割伤安装人员，也能减少螺纹首牙受冲击崩损的概率。三个安装孔的设计也有讲究，孔的沉头深度需要匹配所选内六角螺钉的头部高度，保证螺钉拧紧后头部不会高出方座表面，避免和其他运动部件发生干涉；

　　孔的间距要对应安装基座上的螺孔位置，设计时通常会把中间孔作为定位基准，两侧孔做稍大的公差补偿，消除加工累积误差带来的安装困难。从实际使用场景来说，这类锁紧传动轴常被用在小型工装的滑台调节、焊接夹具的定位顶紧、检测设备的测头位置调整等工位，相比单独采购丝杆再加工安装座的方案，一体化结构的零件装配环节更少，累计装配误差更低，整体刚性也更好，能承受更大的轴向顶紧力。设计时还要考虑受力方向，方座和丝杆的连接根部是应力集中的位置，这里需要做R0.5-R1的圆角过渡，不能直接加工成直角，否则在频繁承受轴向冲击载荷时，根部很容易出现断裂失效。另外丝杆部分的长度要根据实际行程来确定，要预留出10%左右的余量，避免调节到极限位置时螺母脱开丝杆，

　　同时方座的长度也要覆盖安装槽的最小接触长度，保证锁紧时受力均匀，不会因为局部压强过大压伤安装槽的表面。在材料选择上，这类零件通常采用45号钢调质处理，硬度控制在HB220-250之间，既能保证足够的强度和刚性，又不会因为硬度过高导致加工难度变大，螺纹表面如果需要更高的耐磨性，还可以做高频淬火处理，表面硬度达到HRC40-45就能满足大多数普通工况的使用要求。安装时要注意先把方座推入对应的安装槽，穿入固定螺钉后不要一次性拧紧，先转动丝杆检查全程是否顺畅，确认没有卡滞之后再按对角线顺序逐步拧紧螺钉，避免安装应力导致丝杆变形。很多现场调试的问题都出在安装环节，比如螺钉拧紧顺序不对导致方座被压偏，丝杆和螺母副不同轴，转动时阻力忽大忽小，定位精度根本达不到设计要求。另外这类轴件的螺纹部分需要定期涂抹润滑脂，减少螺纹副的磨损，尤其是在有粉尘的车间环境里，还要加装防尘护套，避免切屑、灰尘进入螺纹牙型之间，加剧磨损甚至导致锁止失效。从建模角度来说，绘制这个零件时要先确定方座的基准面，以方座的安装底面作为第一基准，丝杆的轴线要和方座的中心轴线完全重合，三个安装孔的轴线要垂直于安装底面，孔的位置尺寸要从基准面开始标注，避免出现基准不统一带来的加工误差。螺纹部分建模时如果是用于工程出图，不需要精确绘制每一个牙型，采用装饰螺纹线即可，能减少模型的文件大小，也不会影响加工；如果是用于运动仿真，则需要精确绘制螺纹牙型，保证仿真时螺纹副的啮合运动符合实际情况。
