带BB钢珠的长行程直线导轨轴承结构

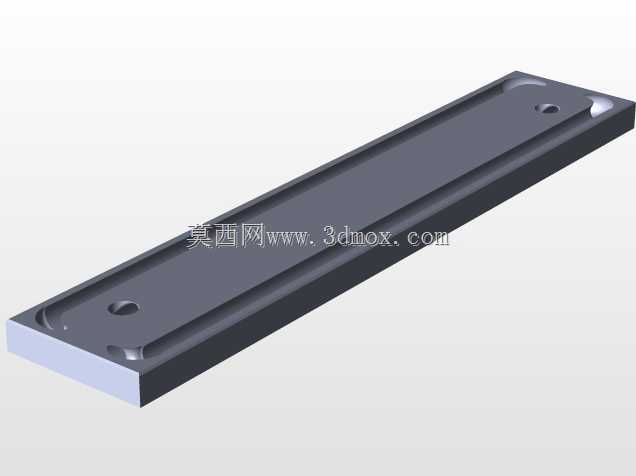

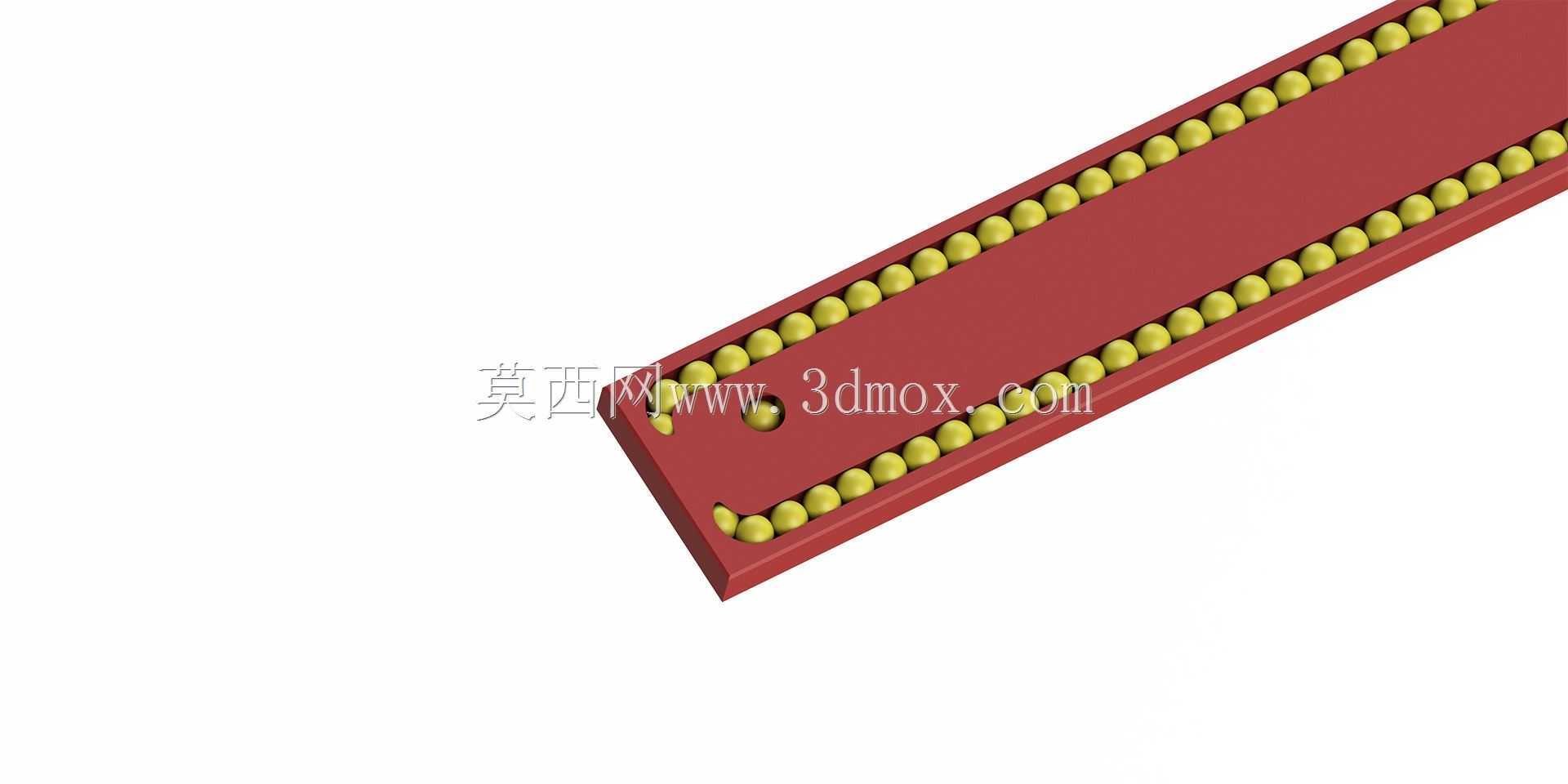

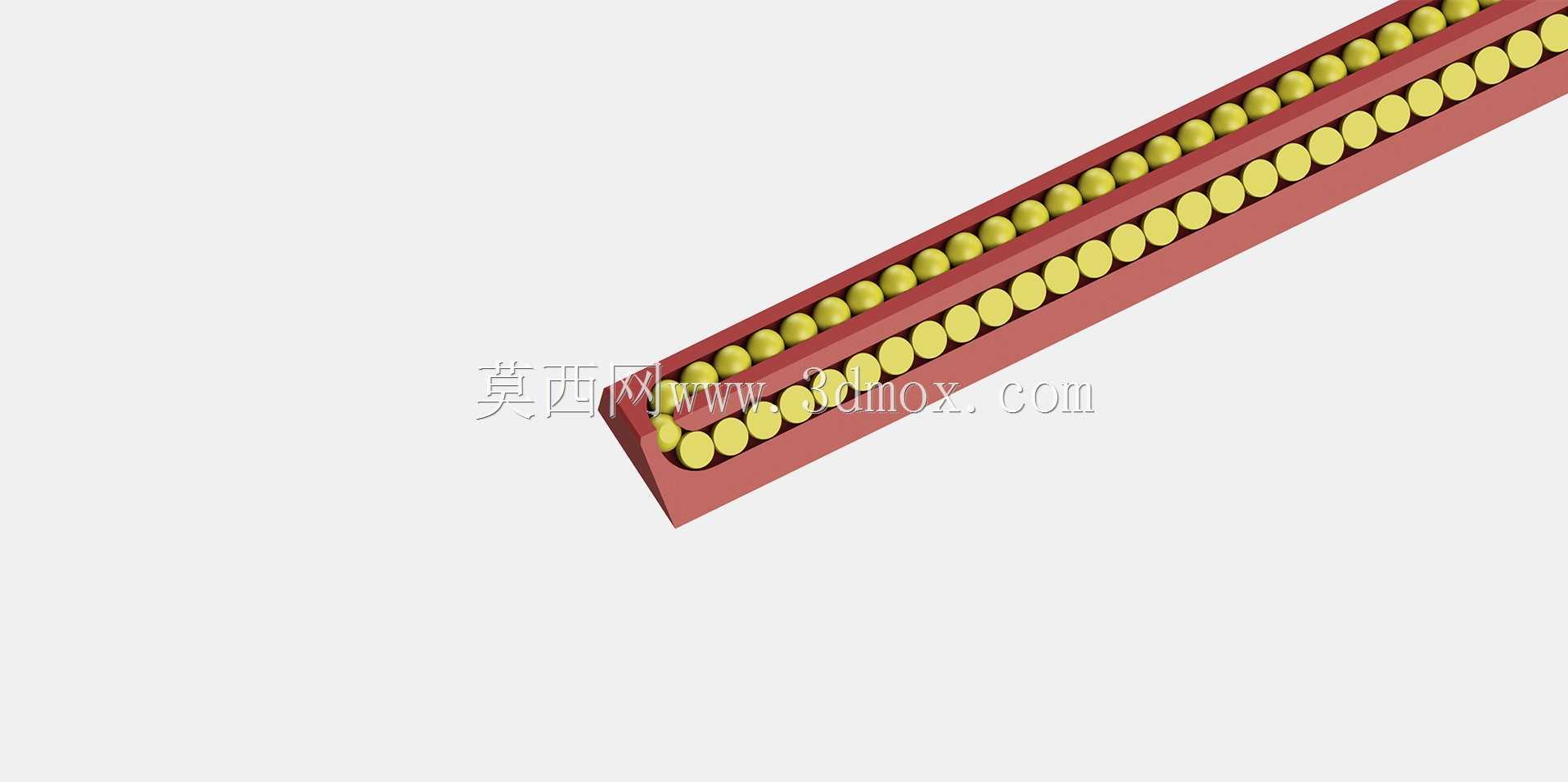

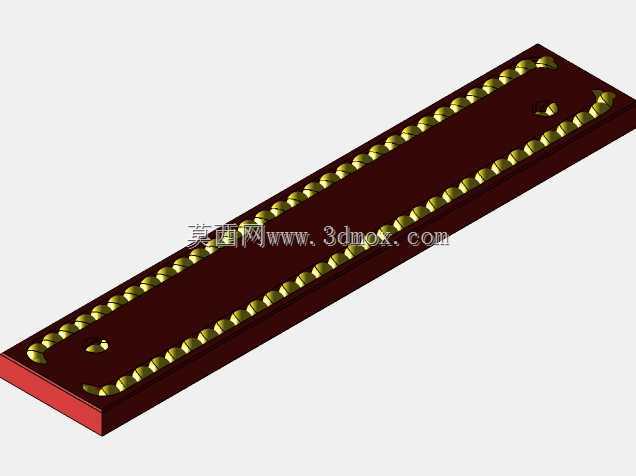

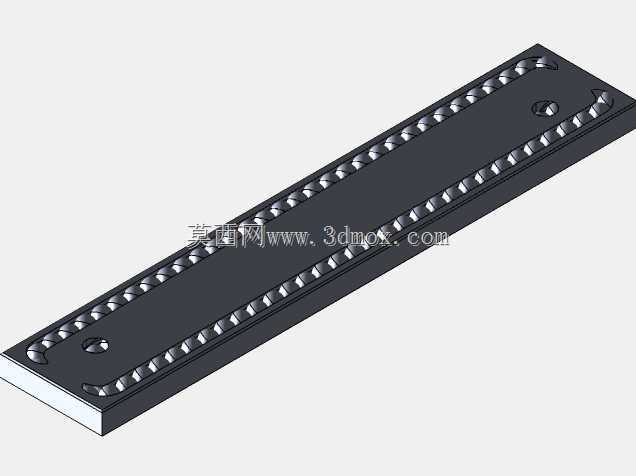

　　在非标自动化生产线、小型物料平移工位、桌面级输送载台这类需要低阻力直线往复运动的场景里，这类采用6mmBB弹作为滚动体的长型直线轴承，往往能在成本控制和运行平顺性之间找到不错的平衡点。不同于市面上常见的圆筒型直线轴承，这款轴承采用长条形开放式滚道结构，主体承载基座为一体式长槽结构，两排平行的滚道沿基座长度方向对称布置，每排滚道内连续排布直径6mm的钢质滚珠，滚珠在滚道内形成连续滚动支撑面，当配套的滑动块沿基座长度方向移动时，滚珠沿滚道循环滚动，将滑动摩擦转化为滚动摩擦，大幅降低移动过程中的阻力。

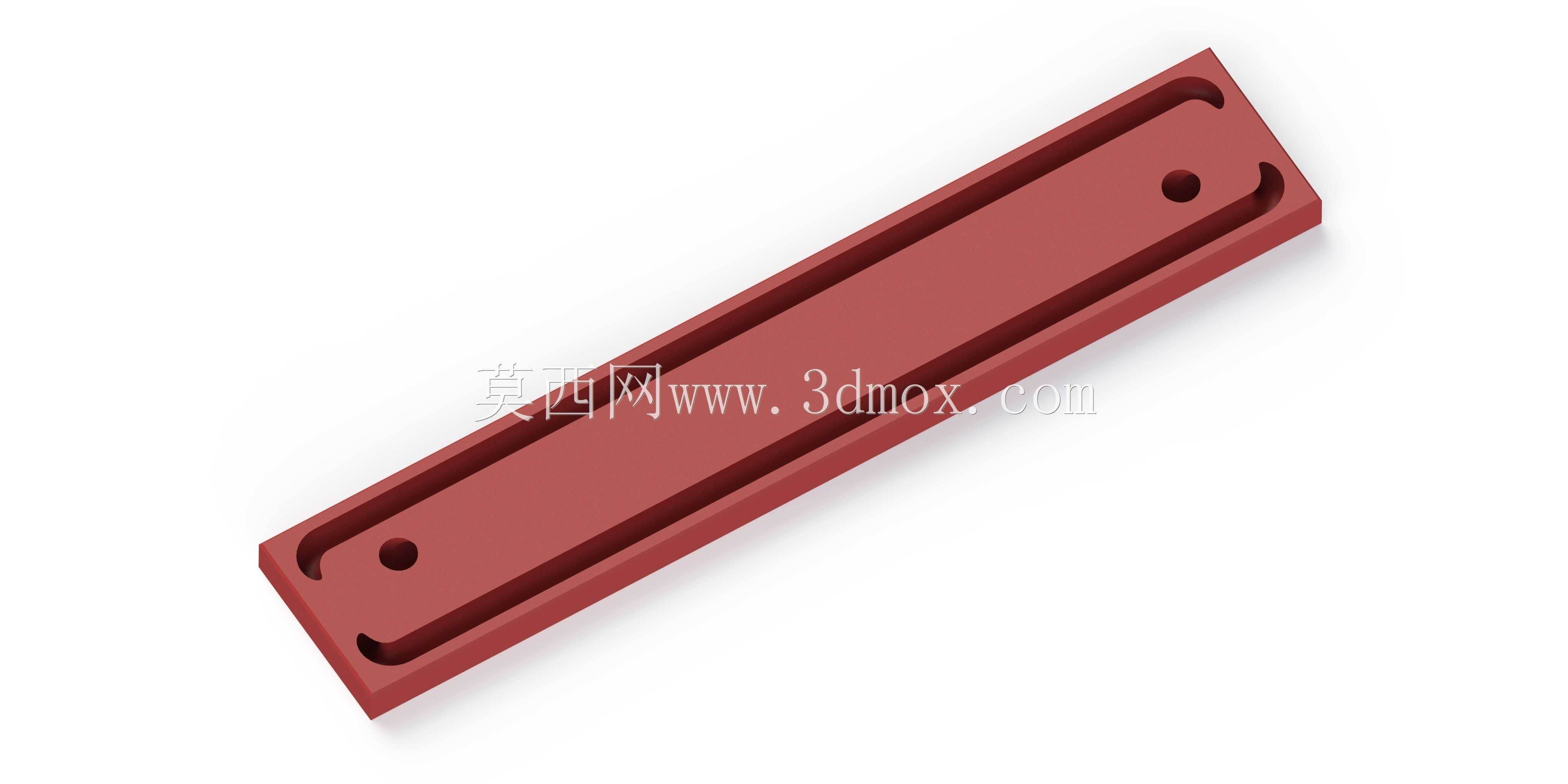

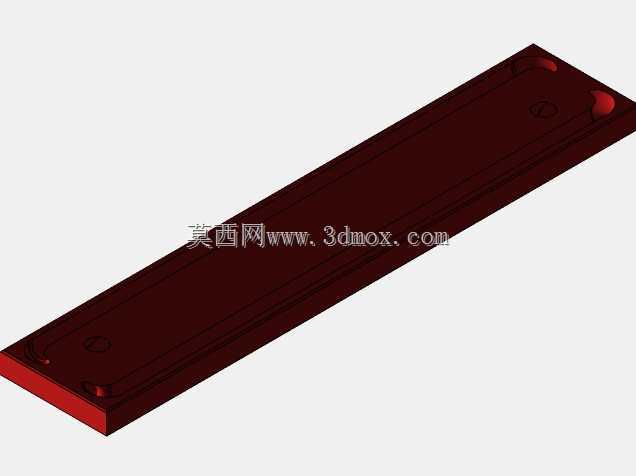

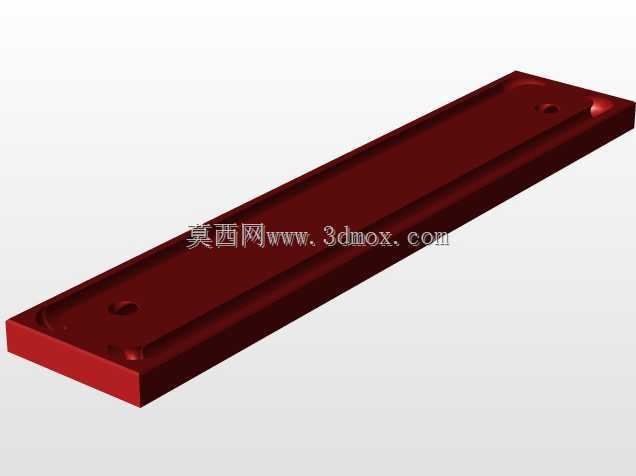

　　从实际使用场景来看，这类轴承非常适合轻载、中低速的直线导向场景，比如小型3D打印设备的Y轴导向、桌面分拣机构的滑台导向、轻型物料推送机构的移动导向，不需要承受大吨位径向载荷的场合，用这类结构的轴承既能满足导向精度要求，又能大幅降低采购和加工成本。设计这款结构的时候，首先要考虑的是滚道的型线匹配，因为采用的是标准6mmBB弹作为滚动体，滚道的圆弧曲率半径要比钢珠半径大0.02-0.05mm，既保证钢珠能在滚道内顺畅滚动，不会出现卡滞，又能让钢珠和滚道有足够的接触面积，避免应力集中导致滚道过早磨损。基座的截面设计采用了等壁厚的槽型结构，两侧的挡边高度刚好能限制钢珠的径向位移，不会让钢珠在运行过程中从滚道内脱出，同时基座的底面设计为平面，安装时可以直接通过螺栓锁紧在设备安装基准面上，不需要额外加工复杂的定位槽，降低安装面的加工要求。

　　安装边界方面，这款长条形直线轴承的长度可以根据实际行程需求做同比例延伸，滚道的平行度公差要控制在0.02mm/100mm以内，避免钢珠在滚动过程中出现憋劲的情况；两排滚道的中心距要和配套滑块的安装孔位匹配，滑块和钢珠接触的面同样要做和钢珠匹配的圆弧滚道，保证接触应力均匀分布。和传统的直线导轨副相比，这款结构没有设计复杂的滚珠回流装置，属于开放式的滚道结构，因此使用过程中要注意做好防尘防护，避免碎屑、粉尘落入滚道内卡在钢珠和滚道之间，造成滚道表面划伤，影响运行平顺性；日常维护只需要定期在滚道表面涂抹少量润滑脂，就能保证长时间的顺畅运行。

　　从功能特性上来说，这款直线轴承的移动阻力非常小，空载状态下用很小的力就能推动滑块沿导轨移动，而且因为钢珠是连续排布的，整个行程范围内的支撑刚度均匀，不会出现行程末端刚度下降的情况；因为采用标准BB弹作为滚动体，后期维护更换滚动体的成本极低，不需要采购专用的轴承钢珠，随处都能买到适配的滚动体，大幅降低后期运维的配件成本。在做结构适配的时候，要注意滑块的长度不能过短，至少要覆盖3颗以上的钢珠，避免滑块在移动过程中出现倾斜卡滞，同时滑块的压紧力要控制在合理范围，不能过紧导致钢珠变形，也不能过松出现晃动间隙，一般来说轻载场景下，滑块和钢珠之间的预紧量控制在0.01mm以内，就能兼顾无间隙滑动和低阻力的需求。

　　很多做小型非标设备的工程师在选型的时候，往往会优先考虑标准直线导轨，但对于行程较长、载荷不大的场景，这类自制化的直线轴承结构能大幅压缩设备的物料成本，而且加工难度低，只需要在型材或者机加工件上铣出匹配的滚道，配上标准钢珠就能实现稳定的直线导向功能，不需要采购昂贵的标准导轨副，尤其适合教学演示设备、DIY小型设备、低成本自动化改造项目使用。设计过程中还要注意滚道两端的限位结构，要在导轨的两端安装限位挡块，避免滑块移动到行程末端时脱出导轨，同时挡块上可以加装缓冲胶垫，降低滑块到位时的冲击噪音，延长结构的使用寿命。
