数控机用自动点背向加工刀具结构

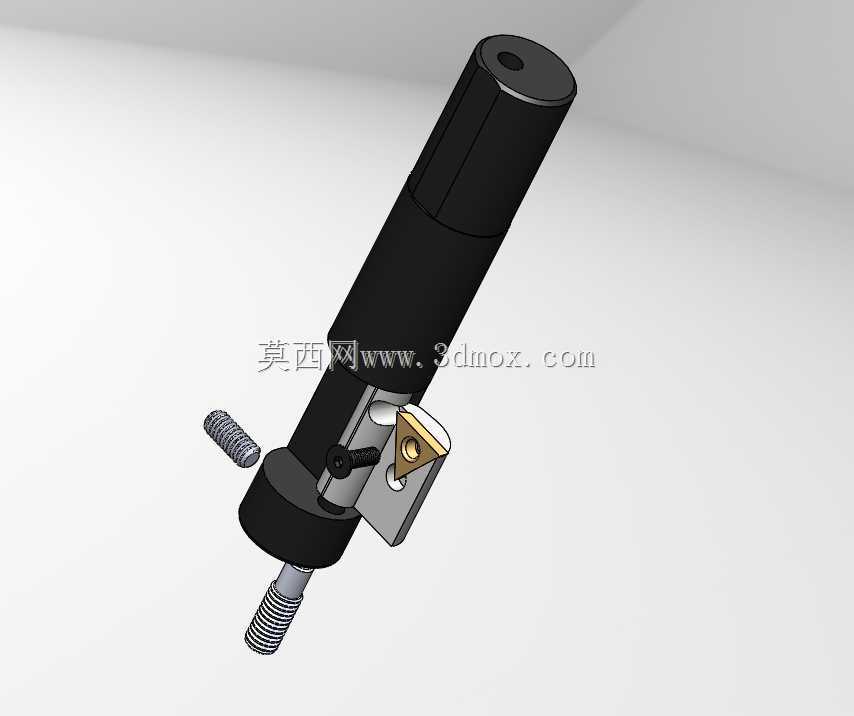

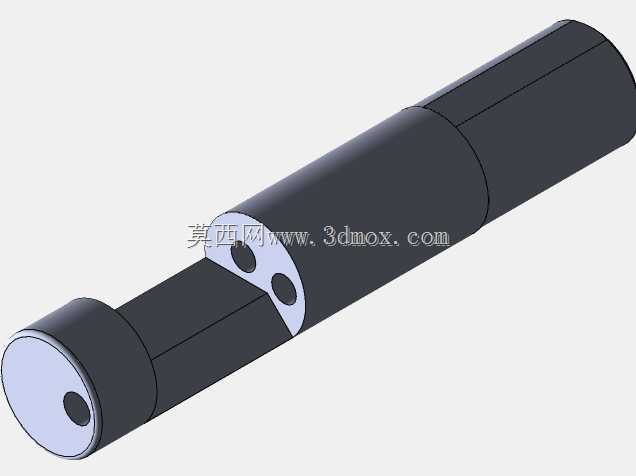

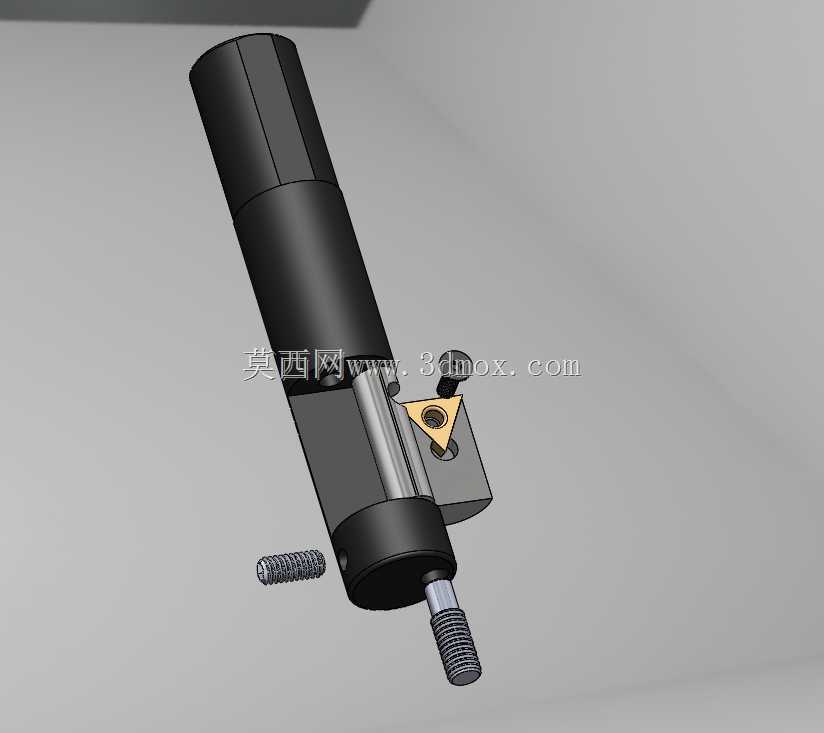

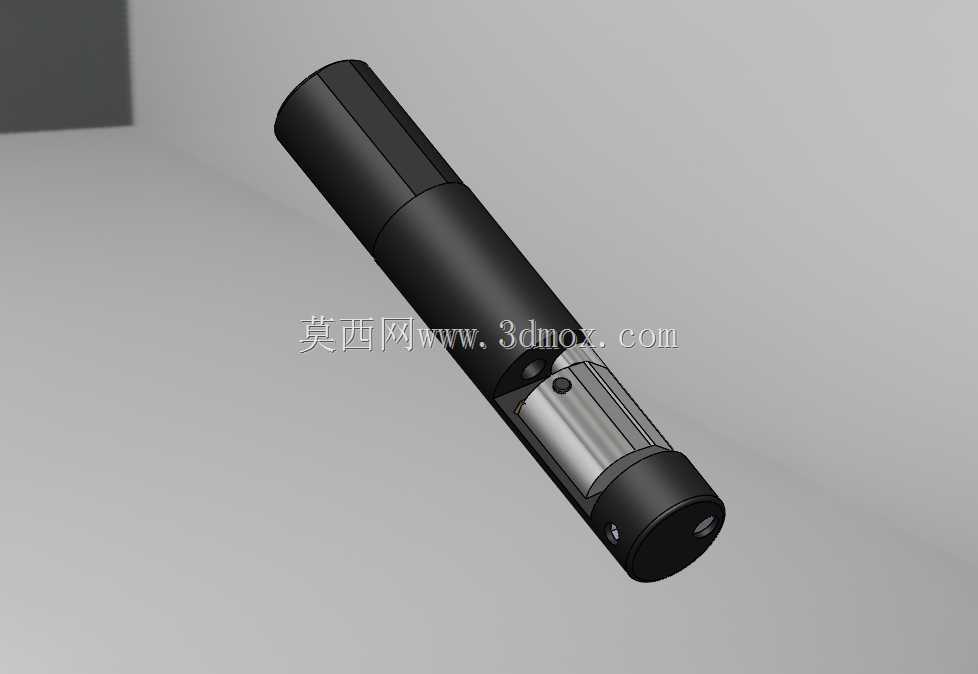

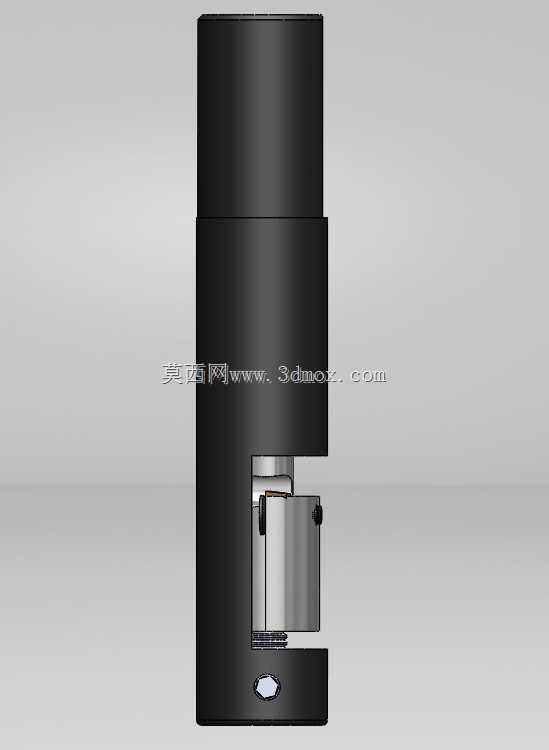

　　在数控车床的批量加工场景里，这类背向加工刀具主要解决常规刀位无法覆盖的反向端面、内侧倒角、背面沉孔等工序的加工需求，以往这类工序往往需要二次装夹或者搭配专用背轴动力头才能完成，不仅增加装夹定位误差，还会拉长单件加工节拍，对于小规格轴类、盘类零件的批量生产来说，装夹带来的同轴度误差往往是废品率升高的核心诱因。这款刀具的整体结构采用圆柱柄作为主体安装基准，柄部直径适配常规数控车床的刀塔刀座安装孔，安装时不需要额外定制非标刀座，直接通过刀座侧部的锁紧螺钉顶紧柄部平面即可完成固定，安装伸出长度可以根据加工行程需求灵活调整，调整范围覆盖从刀座端面到刀尖的15到60毫米区间，能够适配不同行程的排刀机、刀塔机的加工空间边界，不会和主轴卡盘、

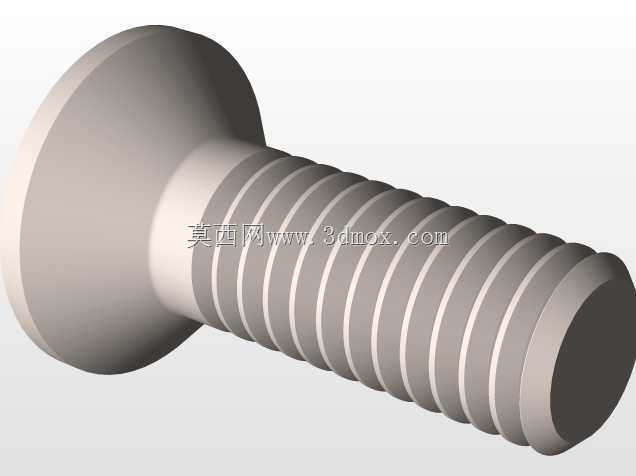

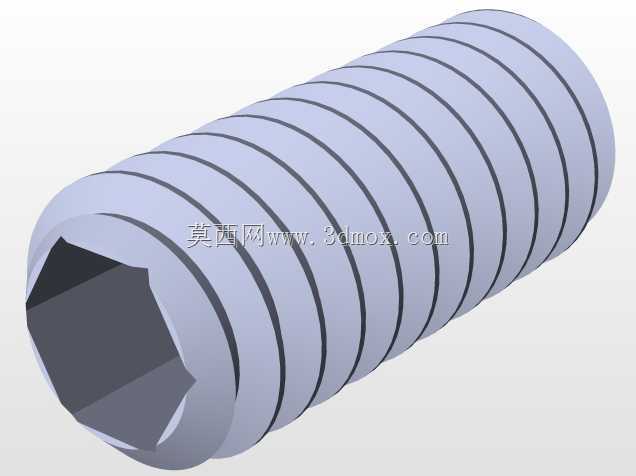

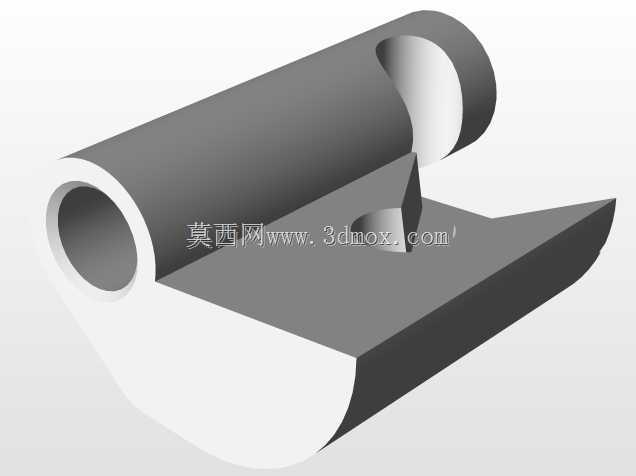

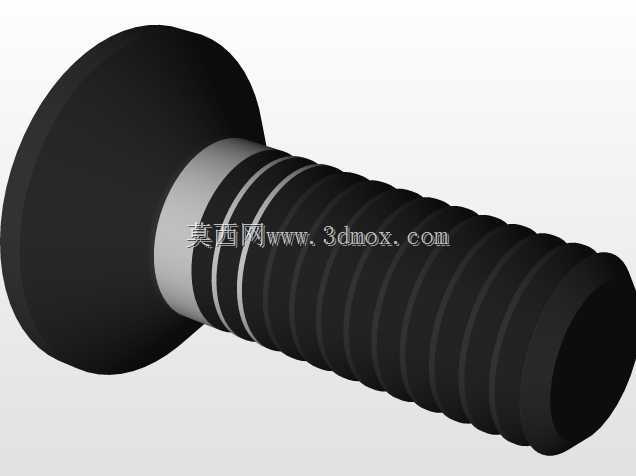

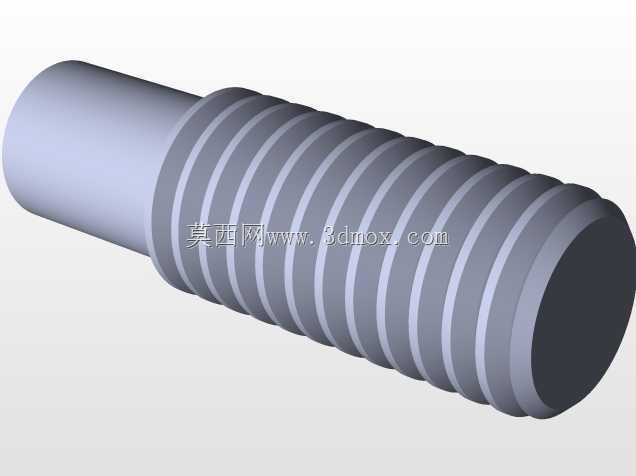

　　尾座顶尖产生运动干涉。刀具的切削端采用可转位三角刀片设计，刀片通过楔形压块和锁紧螺钉固定在刀头座上，刀片磨损后不需要拆下整个刀体，只需要松开锁紧螺钉转动刀片或者更换新刀片即可重新对刀投入生产，大幅减少换刀停机时间。刀体内部集成了弹性进给结构，当刀具进给接触到工件背面加工位时，内部的弹簧结构可以提供稳定的进给力缓冲，避免刚性撞刀导致的刀片崩损、工件变形问题，缓冲行程控制在5毫米以内，既能够保证进给缓冲的有效性，又不会因为缓冲行程过大导致加工尺寸超差。侧面的调节螺钉可以调整内部弹簧的预紧力，针对不同材质的工件——比如铝合金件加工时调小预紧力避免扎刀，钢件加工时调大预紧力保证切削稳定性，不需要更换弹簧就可以适配不同的加工工况。

　　刀具的尾部设置了行程限位结构，当缓冲行程走到极限位置时，限位台阶会刚性接触，保证加工深度的尺寸一致性，批量加工时的尺寸散差可以控制在0.02毫米以内，满足精密零件的加工公差要求。从结构设计逻辑来看，这款刀具把切削单元、弹性缓冲单元、安装基准单元集成在同一根圆柱柄上，整体结构紧凑，径向尺寸控制在32毫米以内，即使在排刀机的狭小刀位空间里，也可以和正向外圆刀、切断刀、端面刀并排安装，不会出现刀位干涉的问题。在实际生产应用中，这类刀具主要适配走心机、小型排刀数控车床的背向加工工序，比如小型轴类零件的背面倒角、内孔端面去毛刺、小规格沉孔加工，不需要搭配昂贵的动力刀座或者背轴机构，就可以在单次装夹的情况下完成正反两面的加工工序，

　　对于中小型机加工企业来说，能够在不升级设备硬件的前提下拓展设备的加工能力，降低设备投入成本。刀具的外露运动部件都做了防切削液、防切屑的密封设计，刀头和柄部的配合间隙控制在0.01毫米以内，切削液和细小切屑不会进入内部的弹簧腔，避免长期使用后弹簧卡滞、进给不顺畅的问题，日常维护只需要定期拆开前端刀头清理切屑、涂抹润滑脂即可，维护难度低，适合车间一线的长期高强度使用场景。安装时需要注意刀尖高度和主轴中心高的对齐，这款刀具的柄部设计时已经把刀尖高度和标准20毫米、25毫米刀座的中心高做了匹配，安装时只需要保证柄部和刀座安装孔贴合到位，不需要额外垫刀片调整中心高，减少安装调试的时间。在加工参数匹配上，针对45号钢的背向倒角加工，切削线速度可以控制在120米每分钟，进给量0.1毫米每转，吃刀深度0.5毫米，加工出来的表面粗糙度可以达到Ra1.6，满足常规零件的表面质量要求；针对6061铝合金加工，线速度可以提升到300米每分钟，进给量0.15毫米每转，不会出现积屑瘤导致的表面拉伤问题。刀体的主体材料采用40Cr调质处理，表面硬度达到HRC28-32，既有足够的刚性抵抗切削力带来的振动，又有足够的韧性避免撞刀时刀体断裂，前端刀头座采用合金工具钢淬火处理，硬度达到HRC45-50，长期锁紧刀片不会出现压痕变形，保证刀片定位的重复精度。
