小型双胎面辐条轮毂配套橡胶轮结构

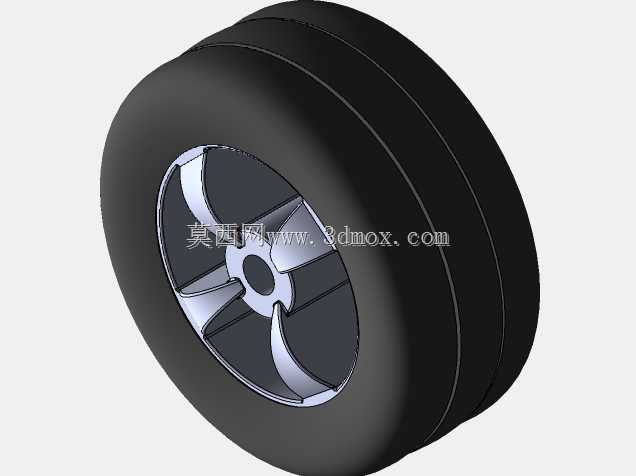

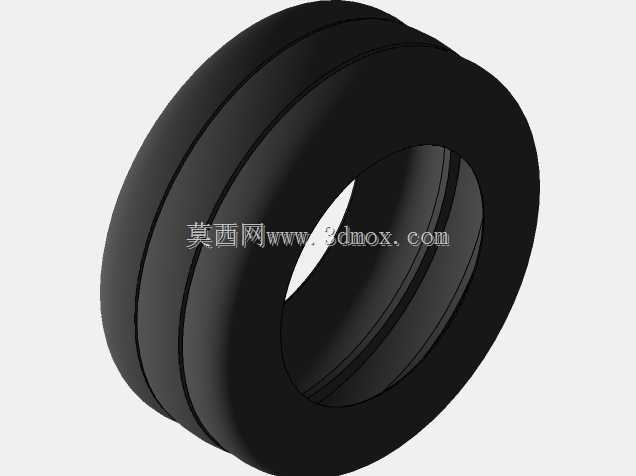

　　该轮组结构常见于小型短途代步设备、轻型仓储转运小车、儿童电动玩具车、小型服务类移动机器人的行走端，作为直接接触地面的承载部件，需要同时兼顾承重缓冲、滚动阻力控制、安装适配性三方面的工程需求。从结构设计来看，采用双胎面的橡胶外圈设计，并非简单的单轮加厚，而是通过两道平行的环形胎面结构，在不增加整体轮宽过多的前提下，提升轮组与地面的接触总长度，在硬质铺装地面、环氧地坪、平整水泥路面上行驶时，能有效分散轮面压强，避免单胎面长时间受压出现的局部凹陷变形，同时双胎面中间的环形凹槽可以在经过地面细小凸起、接缝时提供形变避让空间，减少行驶过程中的颠簸感，提升行走平顺性。橡胶胎面与内部轮毂的结合采用过盈压装加周向防滑齿的配合结构，

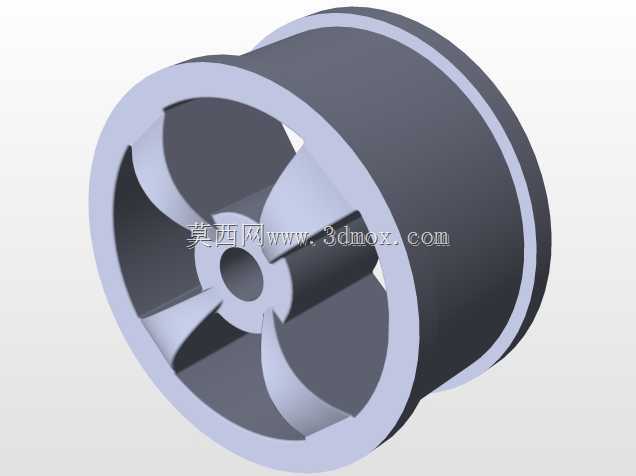

　　轮毂外圈设置多道环形凸棱，压入橡胶内圈后可以避免轮组在急启急停、转向时橡胶胎面与轮毂发生相对滑转，不需要额外的粘接工序就能保证足够的连接强度，适合批量装配生产。轮毂部分采用五辐式对称结构，辐条截面做了等强度变厚度设计，靠近轮毂中心安装位的位置厚度更大，向轮缘方向逐渐收薄，在保证整体径向承载能力、抗侧向冲击能力的前提下，尽可能减少轮毂的材料用量，降低整体转动惯量，让轮组启动、制动的响应速度更快。轮毂中心设置带定位台阶的安装孔，孔内预留键槽位，可以适配不同直径的连接轴，安装时轴端穿过中心孔后通过轴用卡簧或者锁紧螺母固定，定位台阶可以保证轮组安装后与安装架的间隙均匀，不会出现轴向窜动的问题。从安装边界来看，

　　该轮组的轴向总宽度控制在适配小型设备轮舱的范围内，轮缘外径适合搭配轮径100-150mm级别的小型行走机构，安装时需要注意两侧轮架的开档尺寸与轮组宽度匹配，预留0.5-1mm的轴向活动间隙，避免轮组转动时与轮架发生摩擦。在实际应用场景中，这类轮组不需要搭配充气内胎，属于实心橡胶轮结构，不存在爆胎、漏气的风险，日常维护成本极低，适合在厂区内部转运、室内服务设备这类不需要高速行驶的场景下使用，胎面橡胶采用中等硬度配方，邵氏硬度控制在65-70A区间，既可以保证足够的承载能力，避免重载下胎面形变量过大，又能提供足够的地面摩擦力，在干燥的硬质地面上行走时不会出现打滑问题。设计过程中需要重点校核辐条与轮毂中心连接位置的应力集中情况，在辐条与中心安装座的过渡位置做圆角处理，避免轮组受到侧向冲击时出现辐条断裂的问题，同时轮毂的动平衡需要控制在合理范围内，轮组整体的径向跳动量不超过0.3mm，保证轮组在最高设计转速下转动平稳，不会出现明显的抖动。
