快开式密封锁紧燃油箱盖结构设计

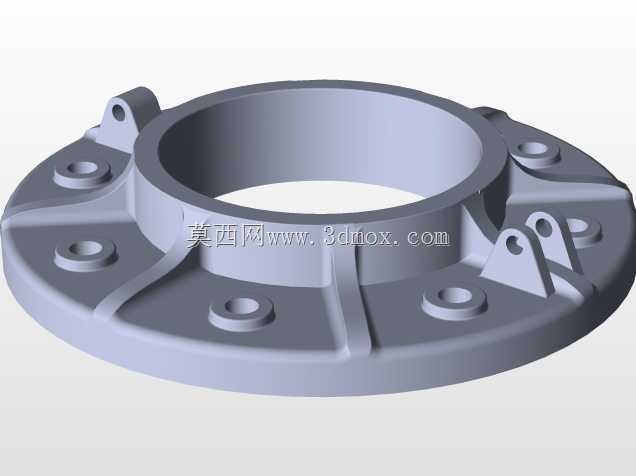

　　该快开式燃油箱盖主要适配中小型燃油动力设备的常压燃油存储箱体，覆盖通用动力机械、小型工程机械、非道路移动作业设备的燃油箱加注口配套场景，区别于螺纹旋合式油箱盖，这类杠杆锁紧结构的箱盖更适合需要频繁开启加注、且对开盖操作效率有要求的户外作业设备，避免螺纹长期受燃油蒸汽腐蚀、粉尘卡滞导致的旋合卡涩、密封失效问题。从结构功能来看，整套部件集成了密封压紧、快速解锁、铰链翻转、安装定位四个核心功能模块，底座采用圆盘式法兰结构，圆周均布的安装柱可直接穿过油箱加注口端面的预制安装孔，通过紧固件实现与箱体的刚性连接，安装面预留的环形密封槽可嵌入耐油橡胶密封圈，当箱盖处于锁紧状态时，盖体与底座之间的密封面被均匀压紧，可阻断燃油蒸汽外泄，

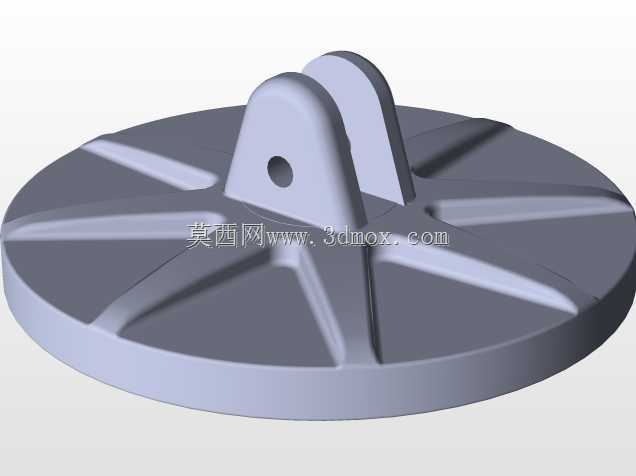

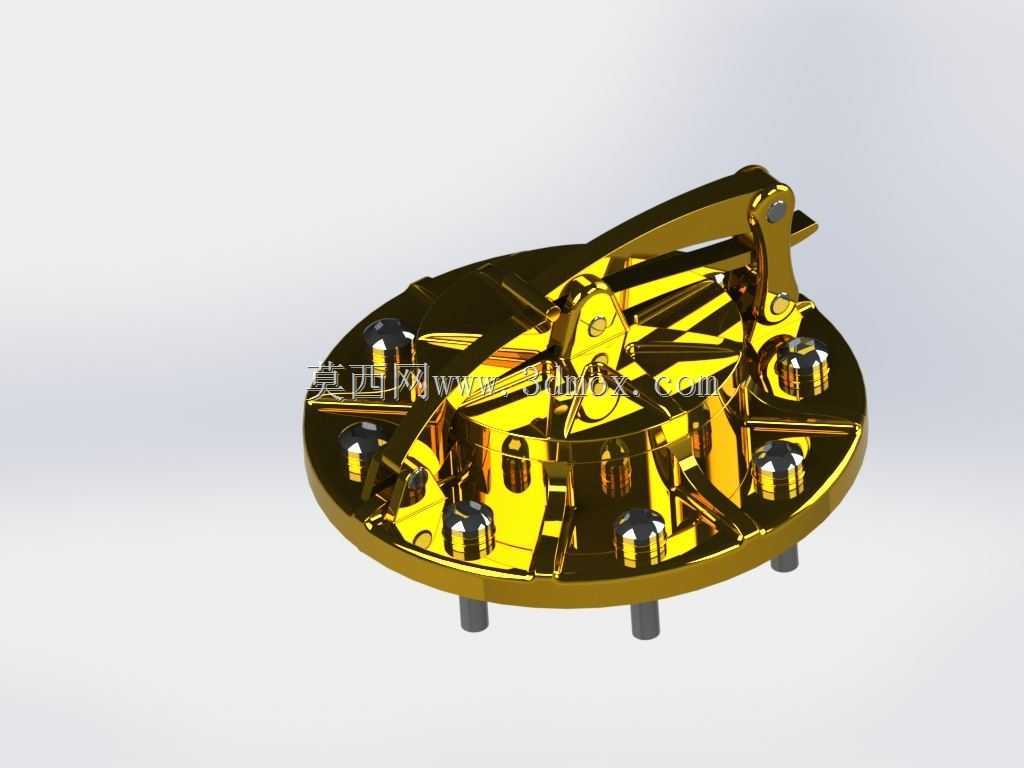

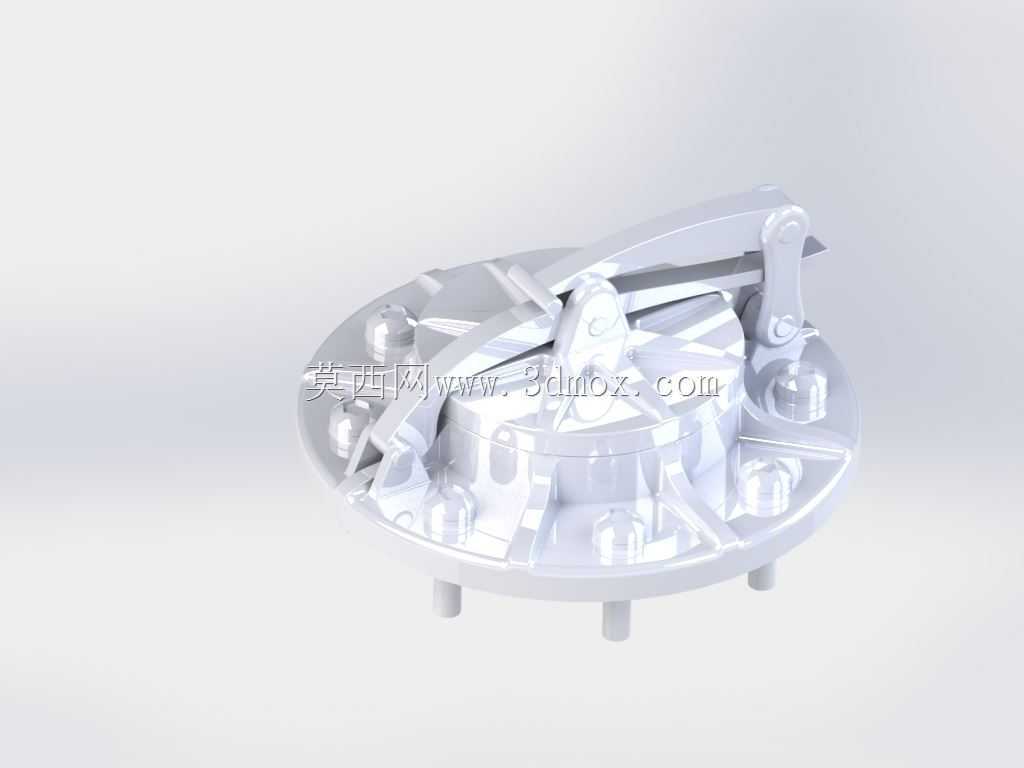

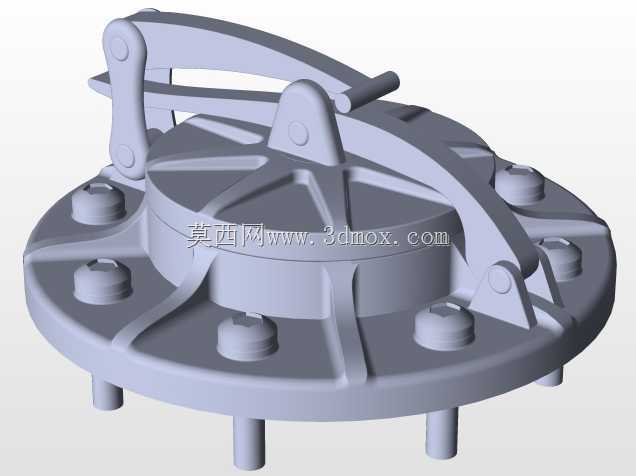

　　同时阻挡外部粉尘、淋水进入油箱内部，满足户外作业设备的IP防护要求。锁紧机构采用杠杆式肘节夹紧原理，盖体与底座之间通过侧边的铰接臂实现翻转连接，操作端的压杆通过连杆机构带动压爪动作，下压压杆时，连杆越过机械死点，可将盖体持续压紧在密封面上，无需额外施加锁紧力即可保持稳定的密封状态；上提压杆时，连杆脱离死点位置，压爪自动松开盖体，即可翻转打开加注口，整个开盖、关盖操作可在数秒内完成，无需借助工具，适合野外无辅助工具的作业场景。设计过程中重点考量了密封压力的均匀性，盖体背部的压紧凸台采用整圈环形结构，与底座密封槽的位置度公差控制在0.2mm以内，避免局部压紧力不足导致的渗漏；铰接部位的销轴采用间隙配合设计，预留了0.1-0.

　　15mm的活动间隙，可补偿密封橡胶圈长期使用产生的压缩永久变形量，延长密封件的更换周期；所有外露的运动部件均做了圆滑过渡处理，无尖锐棱角，避免操作过程中划伤操作人员，同时减少作业过程中粉尘、泥污在结构缝隙中的堆积，降低日常清理维护的难度。安装边界方面，底座法兰的外径适配主流的100-120mm直径燃油箱加注口，安装柱的中心距按照通用燃油箱的安装孔位标准设计，可直接替换同规格的传统螺纹式油箱盖，无需对原有油箱结构做二次改造；盖体开启后的翻转角度可达110度以上，完全开启后盖体不会遮挡加注口的通径，可满足大流量加油枪的加注操作需求，避免加油过程中燃油飞溅；整体结构的高度控制在80mm以内，安装后不会超出油箱周边的设备外轮廓，

　　避免设备转运、作业过程中发生磕碰损坏锁紧机构。材质选型上，主体结构件采用压铸铝合金成型，兼顾结构强度与轻量化要求，长期接触燃油蒸汽不会产生溶胀、腐蚀问题，铰接销轴、锁紧压爪等受力部件采用不锈钢材质，可适应户外高湿、多粉尘的作业环境，避免锈蚀导致的机构卡滞；密封件采用丁腈橡胶材质，耐汽油、柴油的腐蚀性能优异，可在-30℃到120℃的环境温度范围内保持稳定的密封弹性，满足不同地域、不同季节的作业使用需求。在结构可靠性验证层面，这套锁紧机构经过数千次开合循环测试后，锁紧力的衰减率控制在10%以内，密封面的泄漏量满足常压燃油箱的密封标准，即使在设备行驶、作业产生持续振动的工况下，锁紧机构也不会出现松脱、自开启的问题；盖体顶部的结构做了防滑纹理处理，操作人员佩戴劳保手套也可顺利完成锁紧、解锁操作，适配工业作业场景的实际操作习惯。
