六缸星型排布径向发动机结构设计

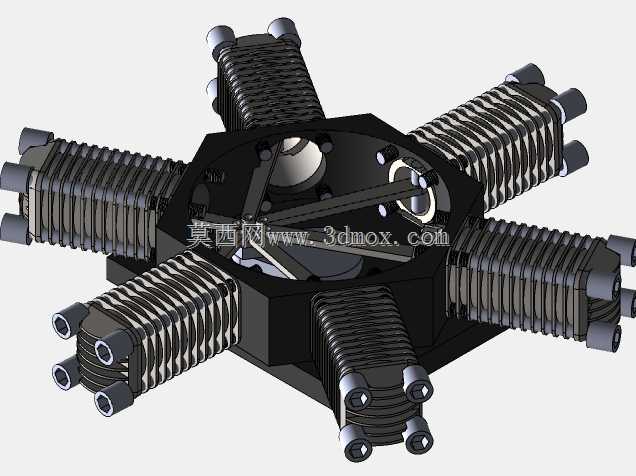

　　这款六缸径向排布的动力装置，最早在轻型通航飞机、早期摩托化载具上有大量成熟应用，其气缸围绕中心曲轴呈放射状均匀分布的结构，相比直列、V型排布的同排量动力单元，能在更小的轴向空间内实现更大的总排量输出，同时风冷散热的结构特性省去了复杂的水冷管路布局，大幅降低了整机维护难度与自重。从实际工程应用角度看，这类径向动力单元的核心优势在于曲轴长度极短，输出端的扭矩传递路径更直接，大直径的散热鳍片直接集成在气缸外壁，气缸工作时产生的热量可以直接通过迎面气流带走，不需要额外布置水泵、散热水箱、循环管路等附属部件，非常适合对自重敏感、维护条件有限的轻型动力场景。在结构设计思路上，六个气缸沿中心曲轴箱周向60度等角分布，

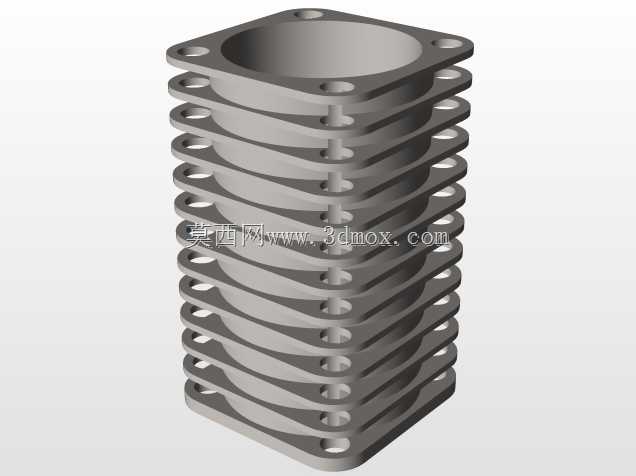

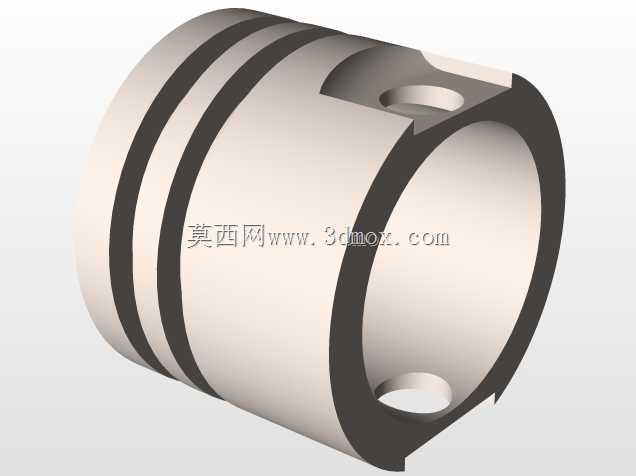

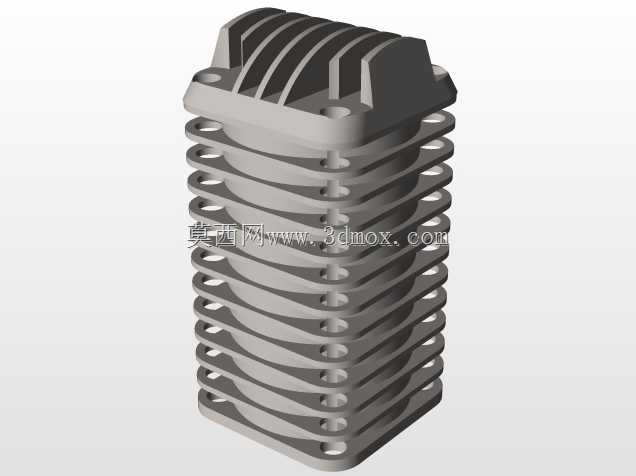

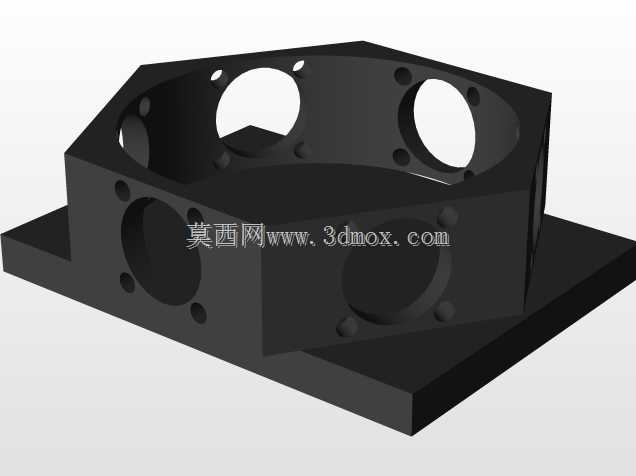

　　每个气缸的连杆共同铰接在中心曲轴的曲柄销上，这种共用曲柄销的设计大幅简化了曲轴的加工复杂度，同时让整机的质量分布沿曲轴中心完全对称，高转速运行时的动平衡调校难度远低于非对称排布的动力结构。从安装边界来看，整机整体呈正六边放射状轮廓，中心曲轴箱为核心承载基体，所有气缸的安装定位面都集成在曲轴箱的周向凸台上，安装时仅需要固定中心曲轴箱的主安装节即可完成整机定位，不需要额外设置分散的支撑点位，输出轴从曲轴箱前端伸出，可直接匹配螺旋桨、传动齿轮箱等负载部件，轴向安装尺寸紧凑，径向尺寸虽然大于同排量直列机型，但在适配的载具布局中，径向的放射轮廓反而可以更好的利用载具头部的圆形截面空间，不会出现空间浪费。每个气缸独立设置进排气接口与散热鳍片组，

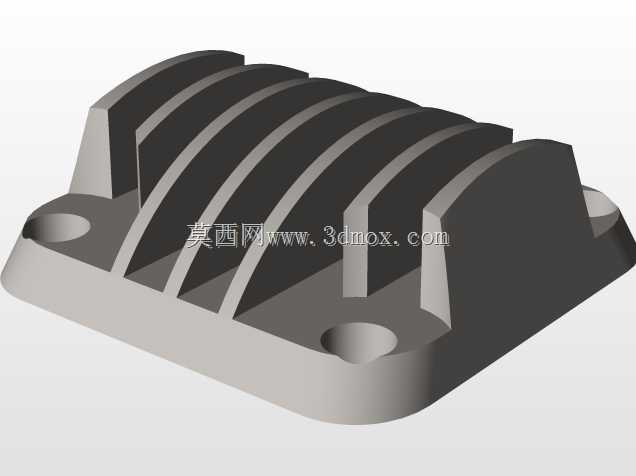

　　鳍片的排布方向沿气缸轴向延伸，与气流流动方向平行，最大化散热接触面积的同时降低风阻，气缸头的点火部件、进排气门机构沿气缸径向向外布置，维护时不需要拆解其他气缸即可完成单缸的检修作业，日常维护的可达性远优于紧凑排布的直列多缸机型。这类动力结构的扭矩输出特性偏向中低转速区间，单缸做功行程沿周向均匀错开，曲轴运转的平顺性更好，不需要额外加装大质量的平衡轴即可抵消大部分一阶二阶振动，对于轻量化动力场景来说，这种结构带来的减重优势非常明显。
