六足伺服驱动仿生蜘蛛行走机构

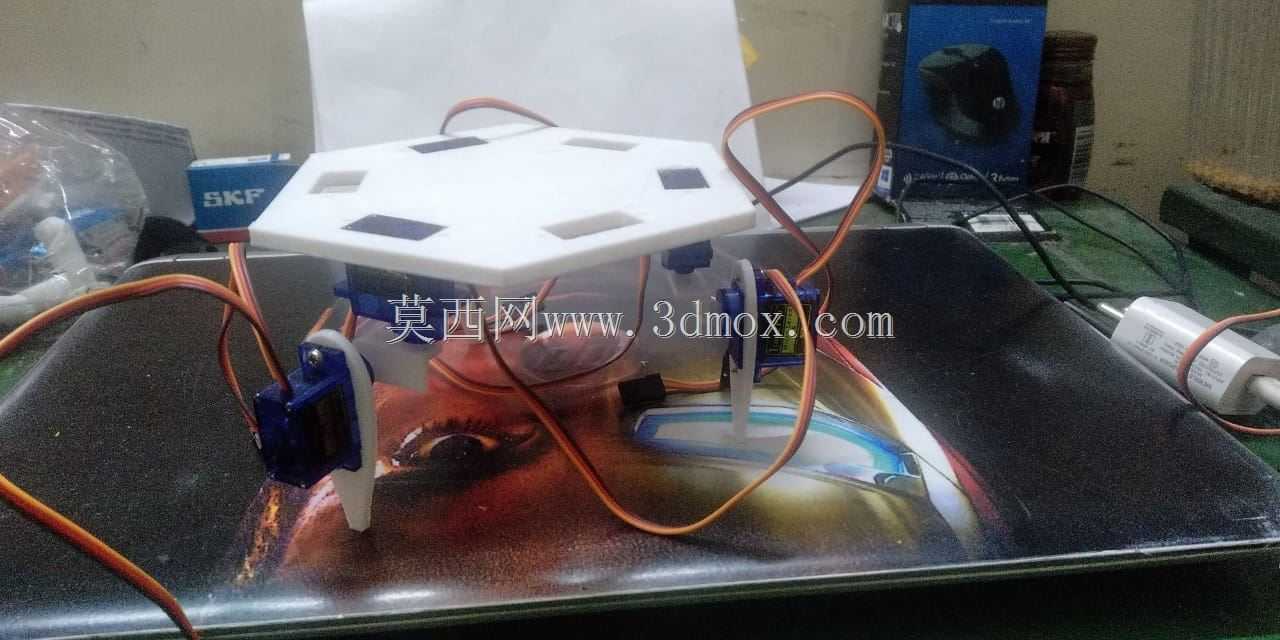

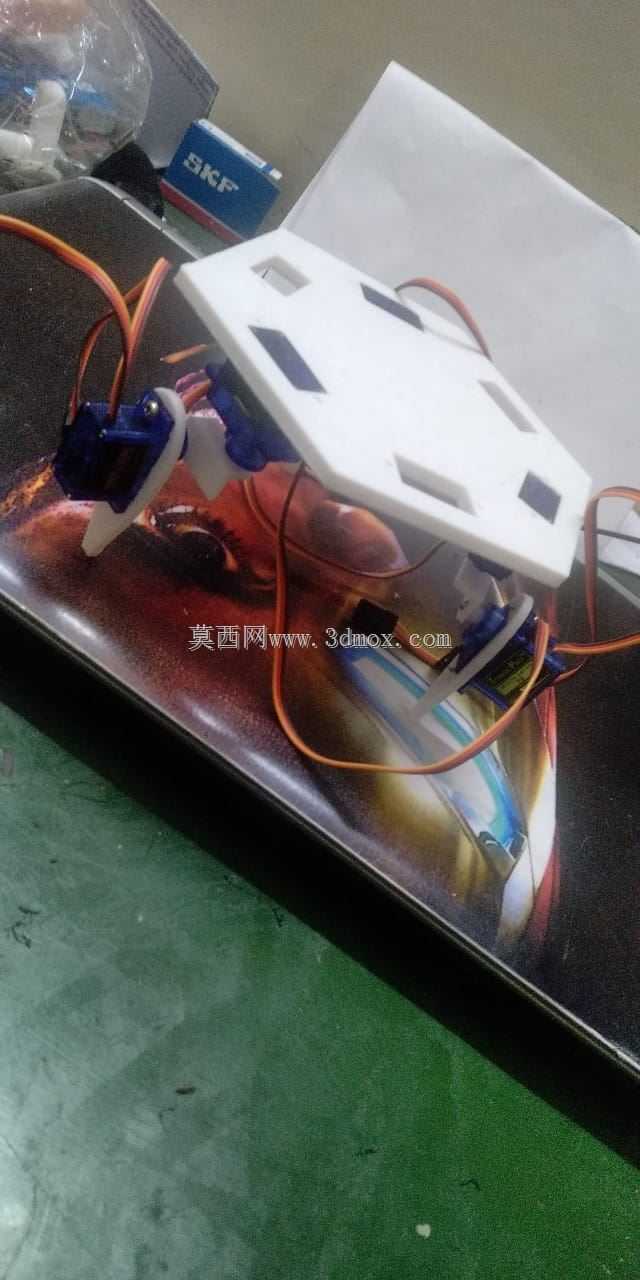

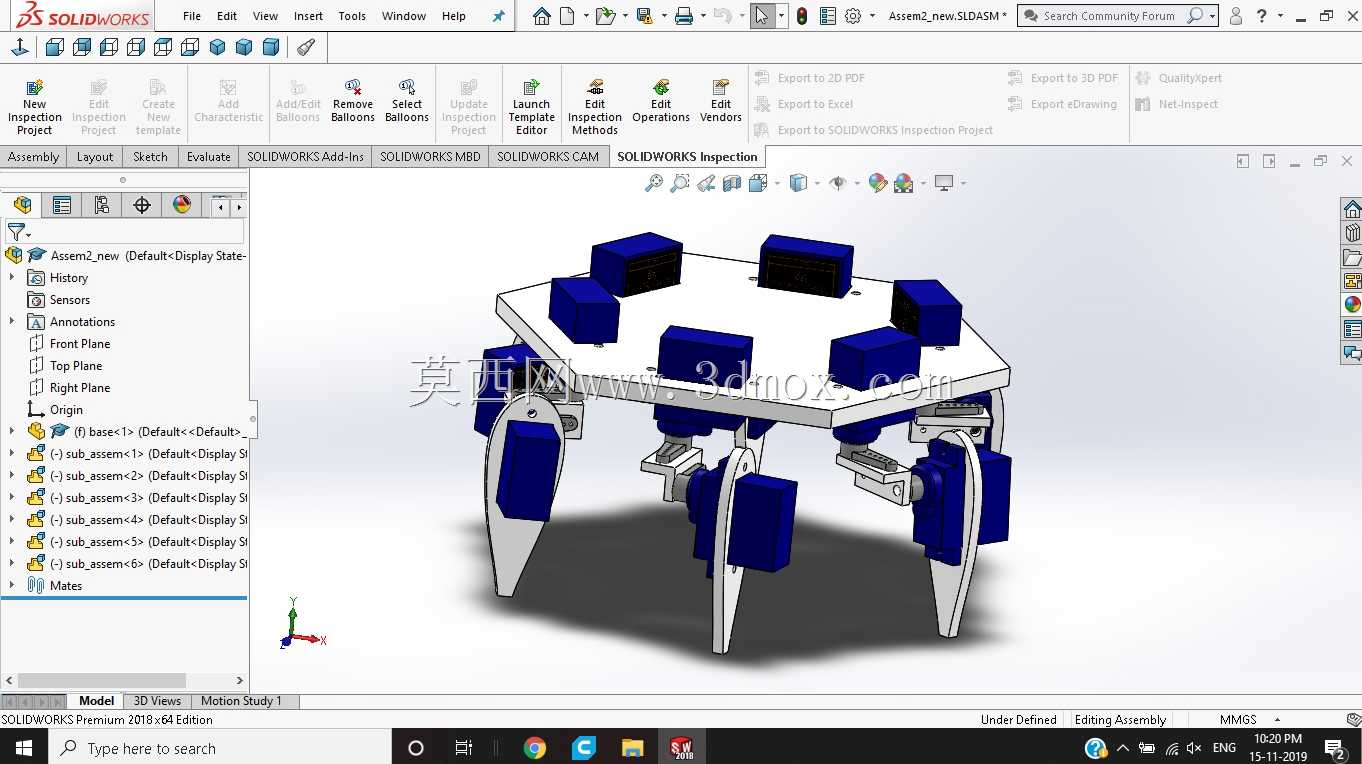

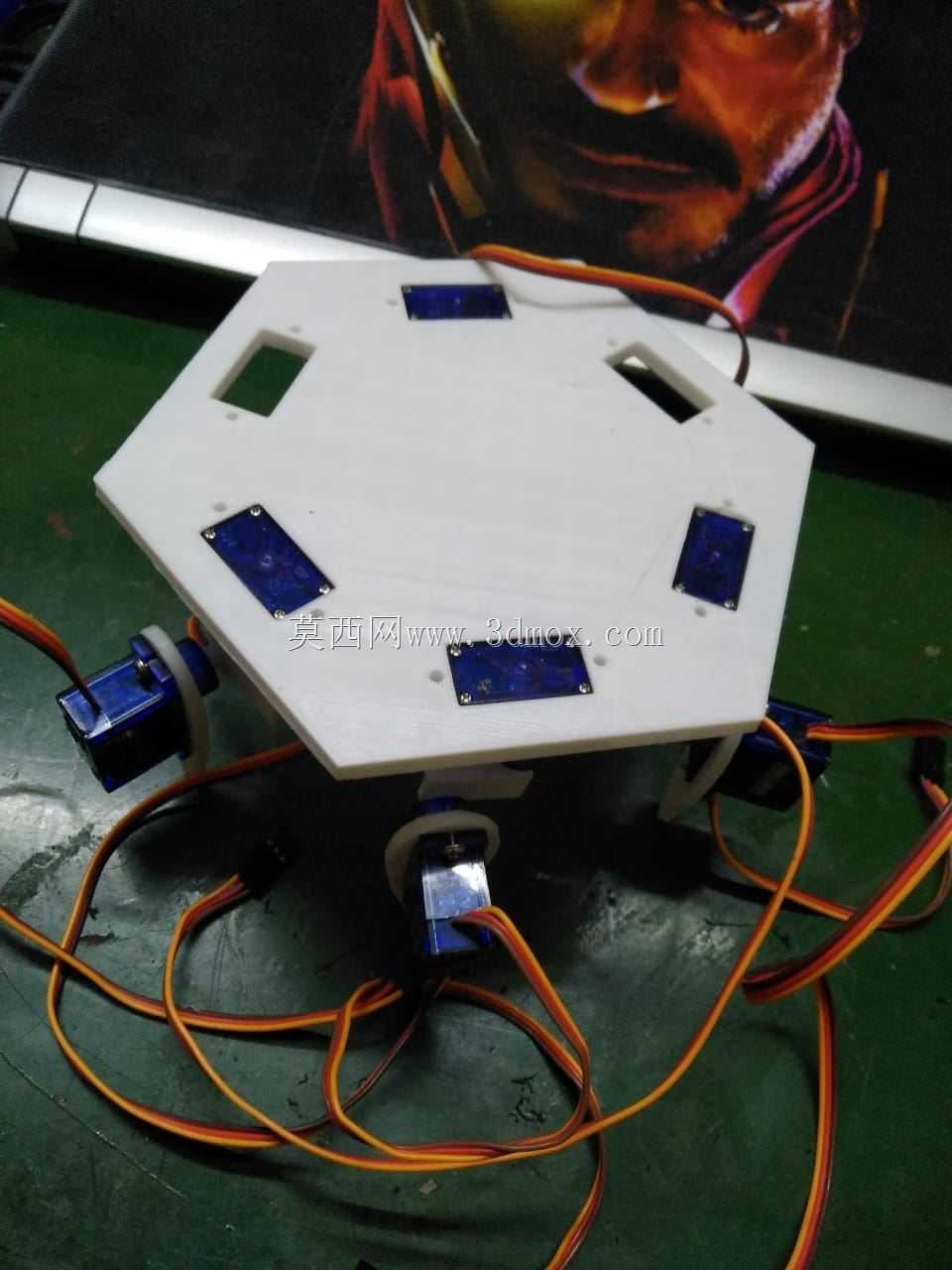

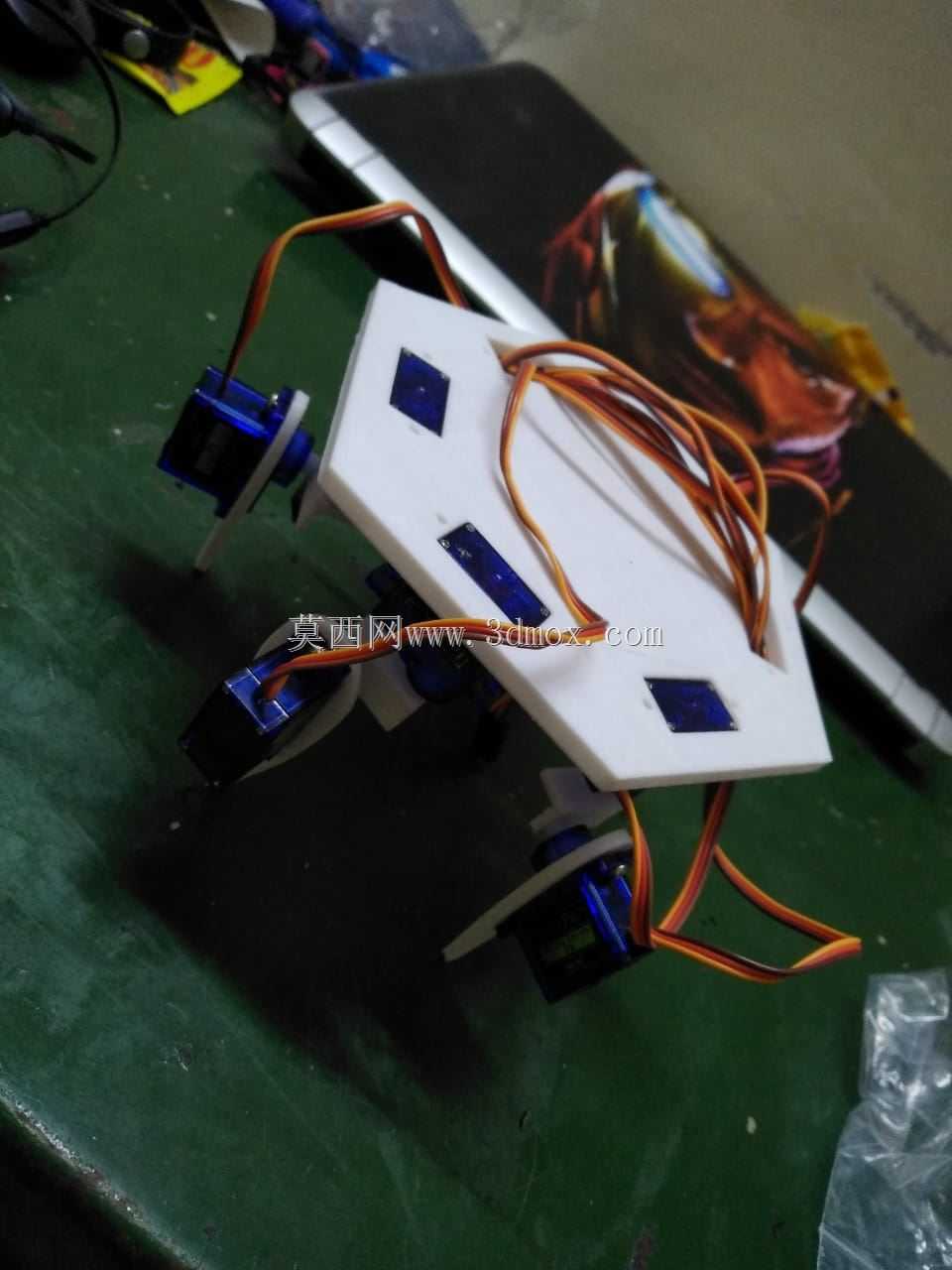

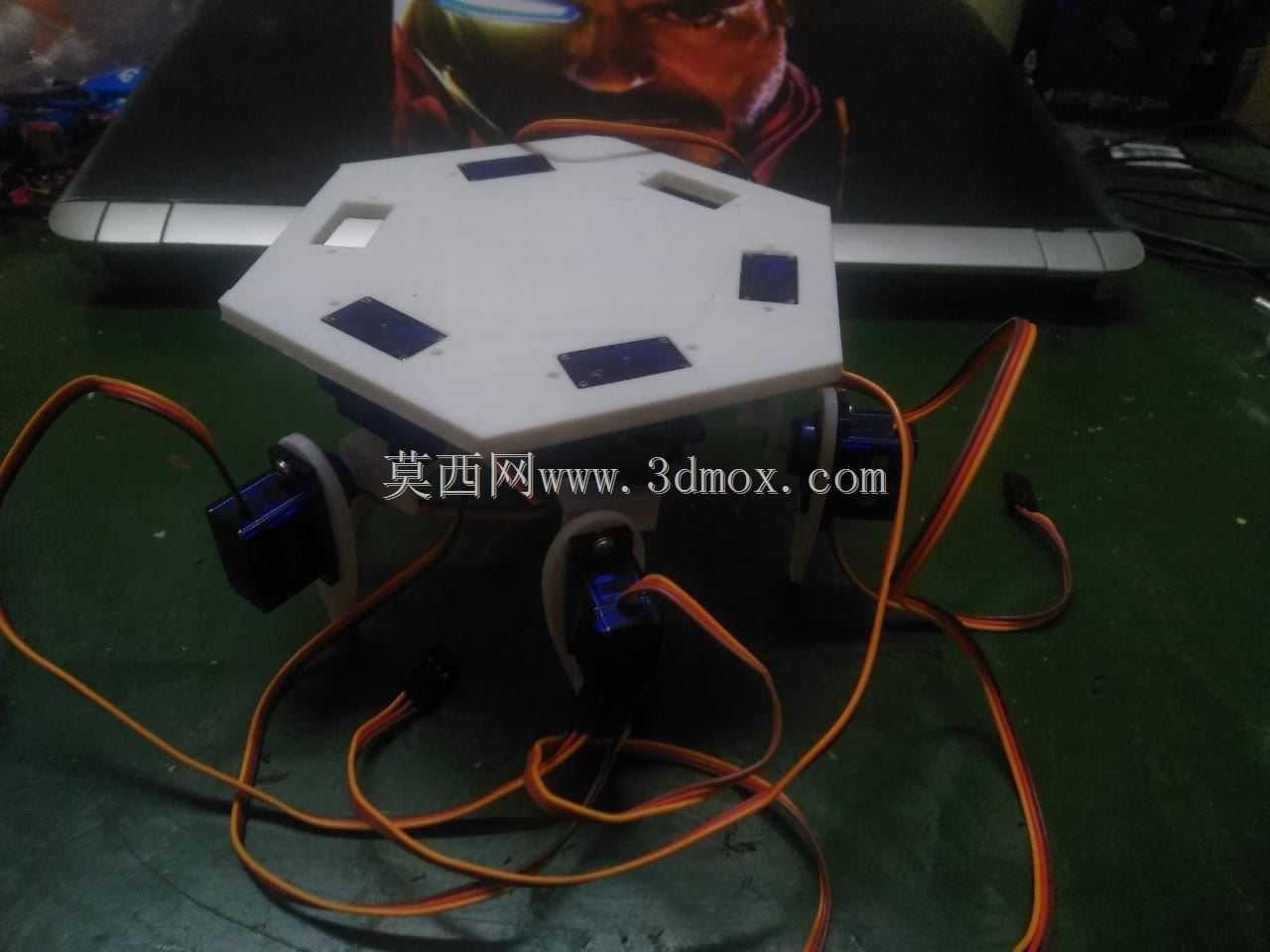

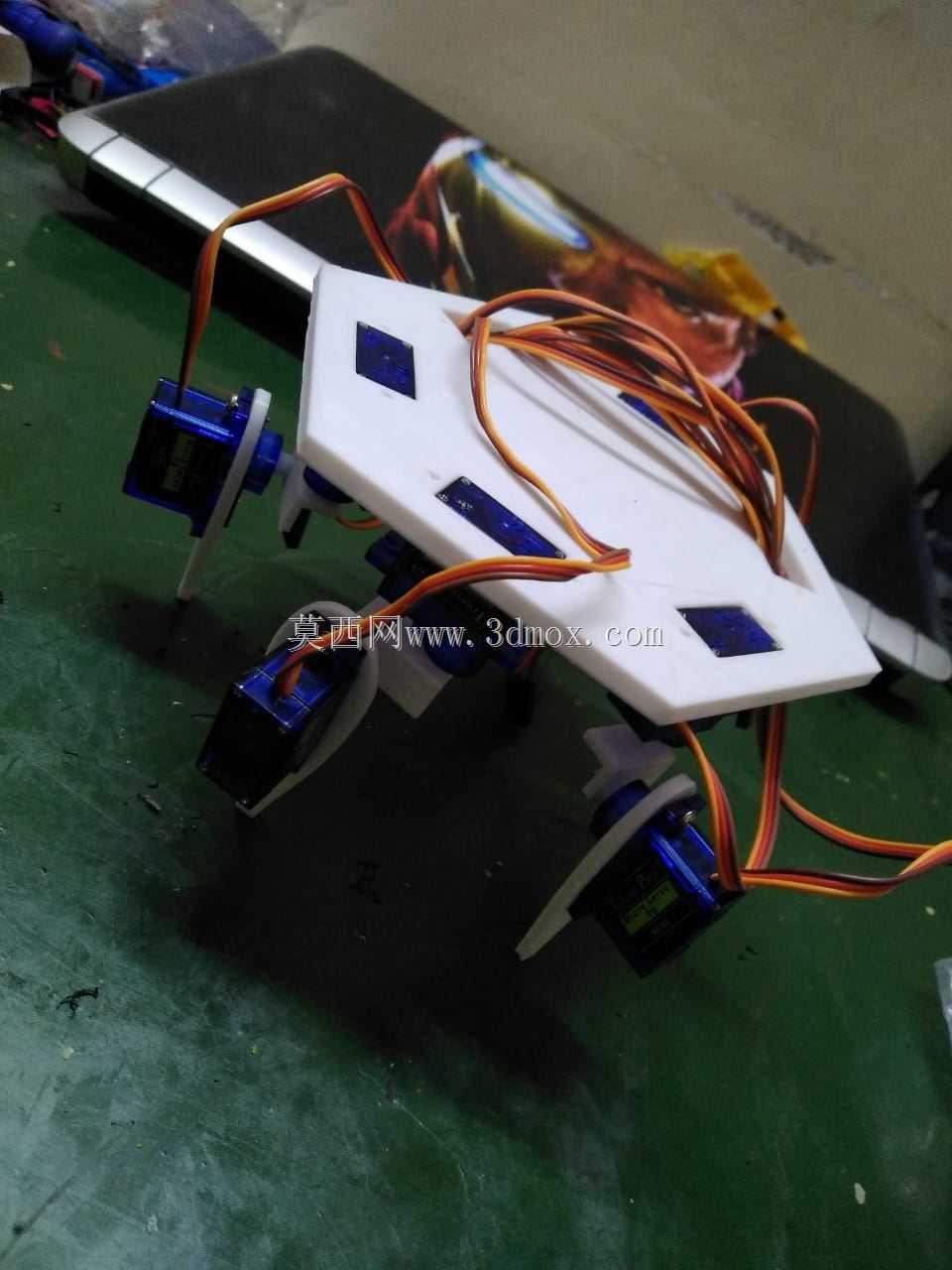

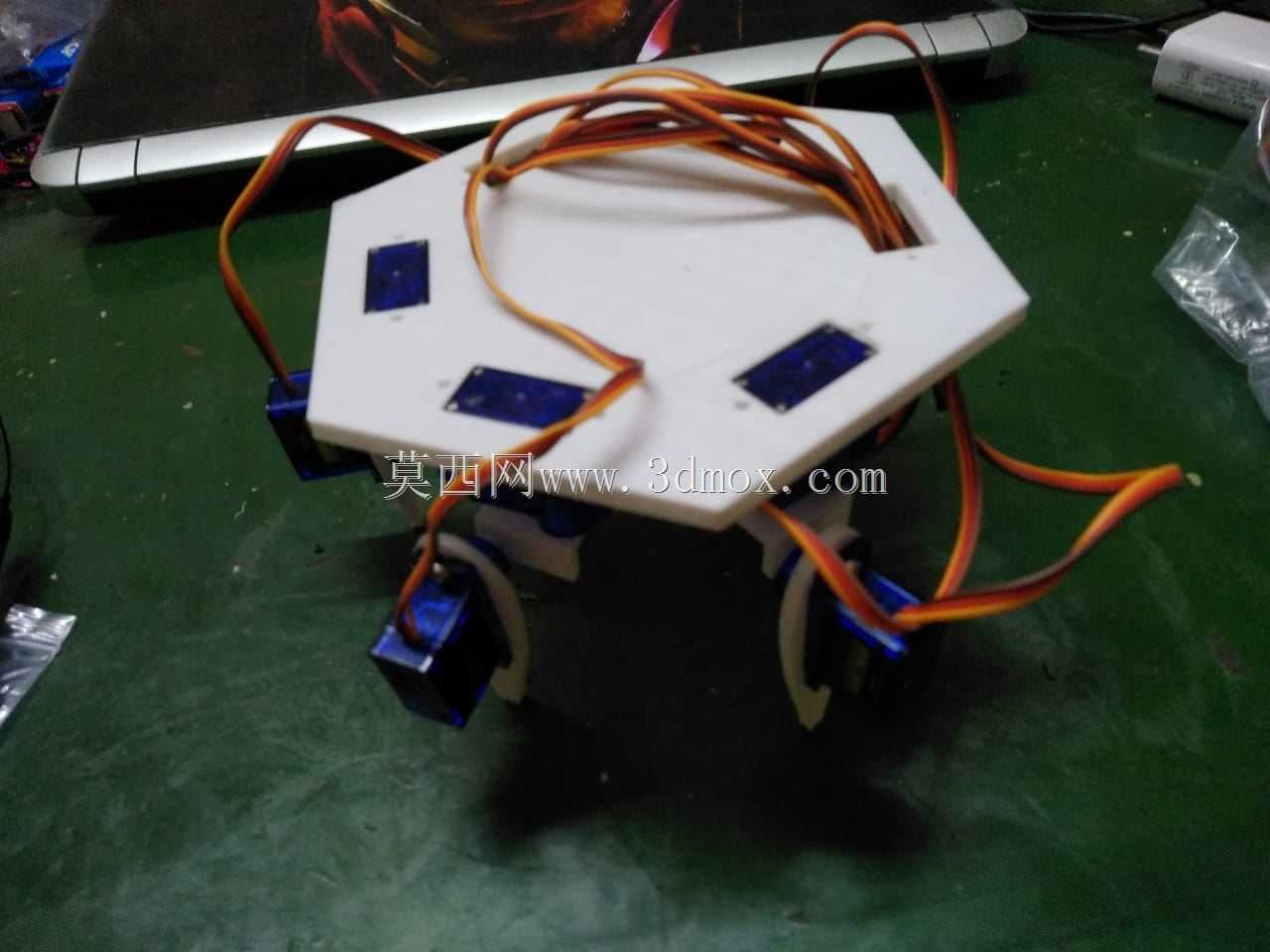

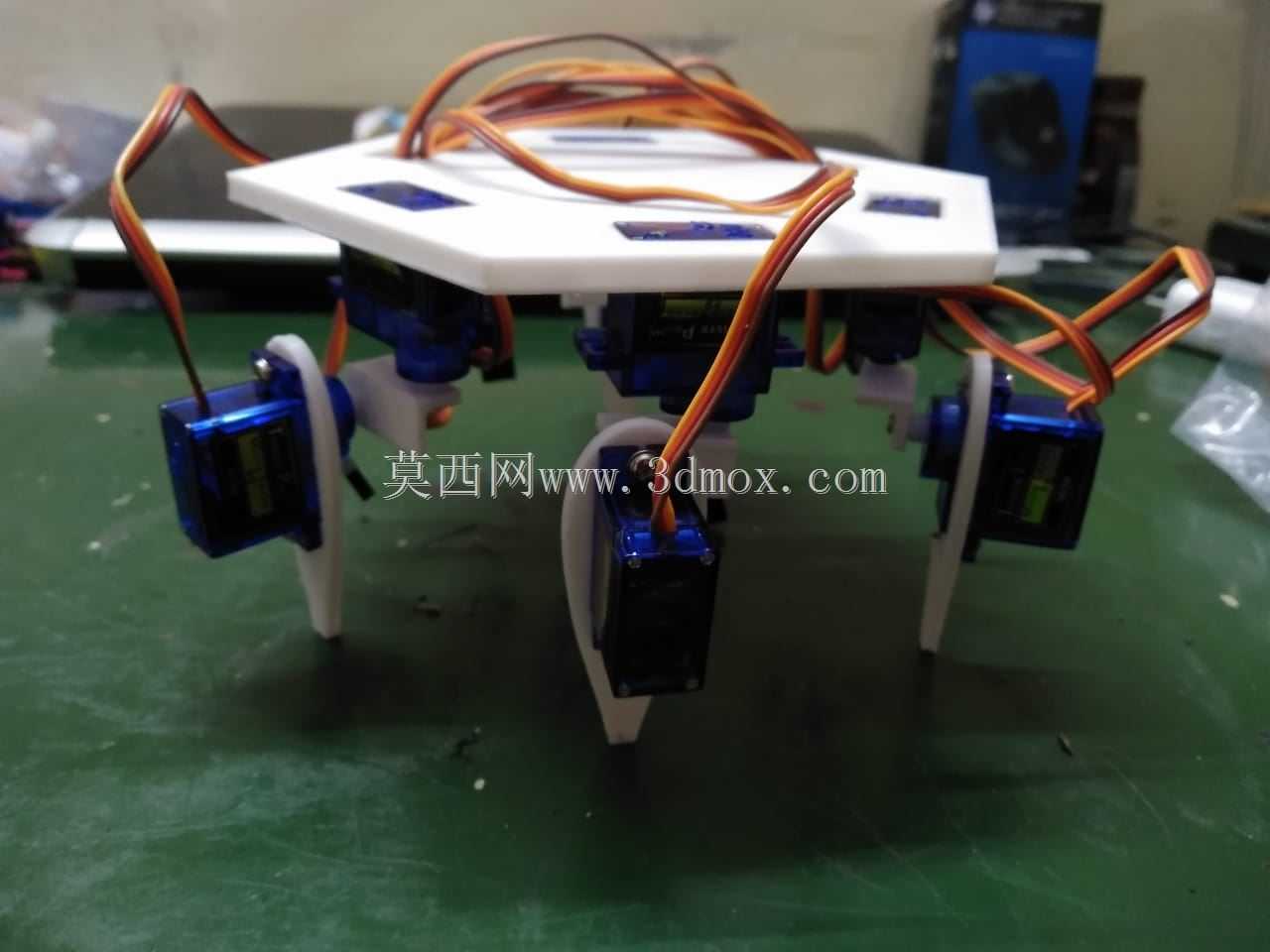

　　这款六足仿生行走机构的设计，最初是面向狭小空间巡检、复杂地形探测场景的移动载体需求开发，区别于轮式、履带式移动平台，足式结构能够跨越轮式设备无法通过的凸起障碍、缝隙地形，在管道内部巡检、灾后废墟探测、非结构化地形作业场景中，能够依托离散足端落点获得更好的地形适应能力。整机采用正六边形对称式机身布局，六条腿沿机身周向均匀分布，这种布局的核心优势是任意时刻抬起至少两条腿调整步态时，剩余支撑腿仍能构成稳定的三角形支撑面，不会出现重心超出支撑边界导致的倾覆问题，相比四足结构，六足布局的步态容错空间更大，对单腿运动精度的容错率更高，即便单腿出现运动偏差，整体仍能维持稳定行走姿态。每条腿设置2个自由度，分别负责腿的抬落摆动与前后迈步动作，

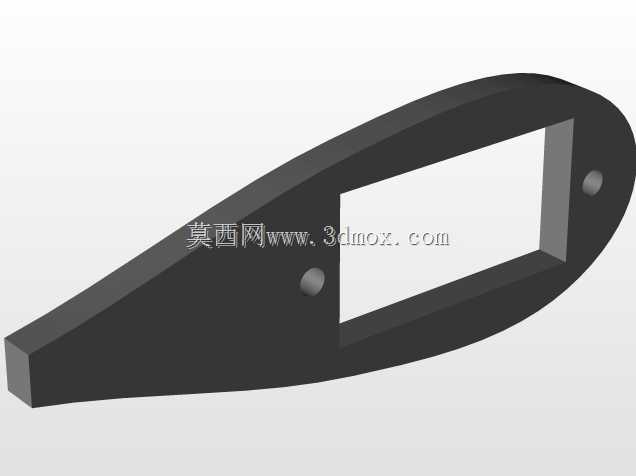

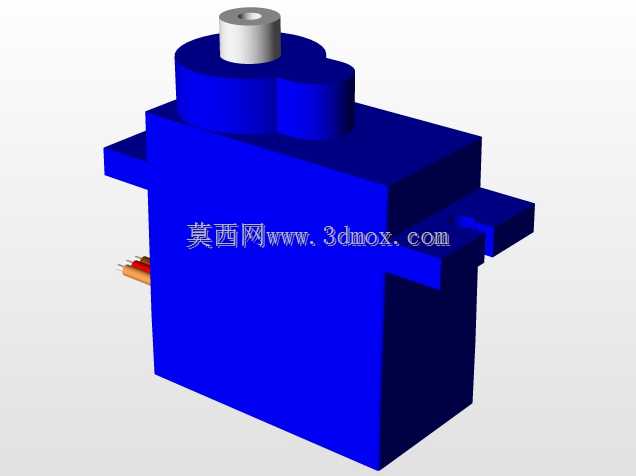

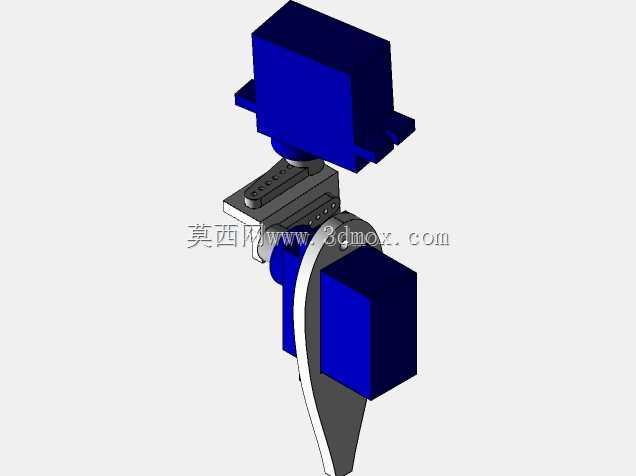

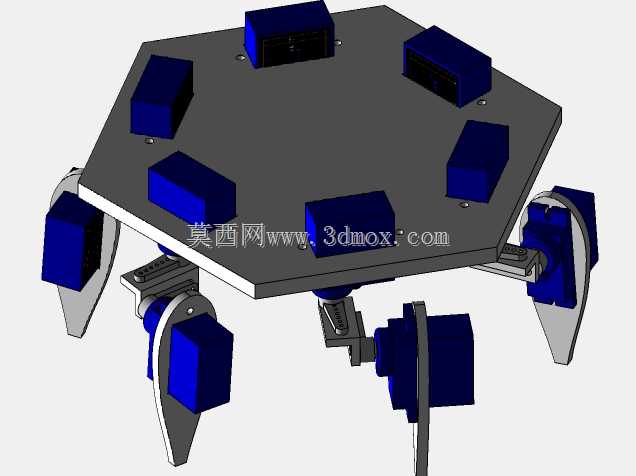

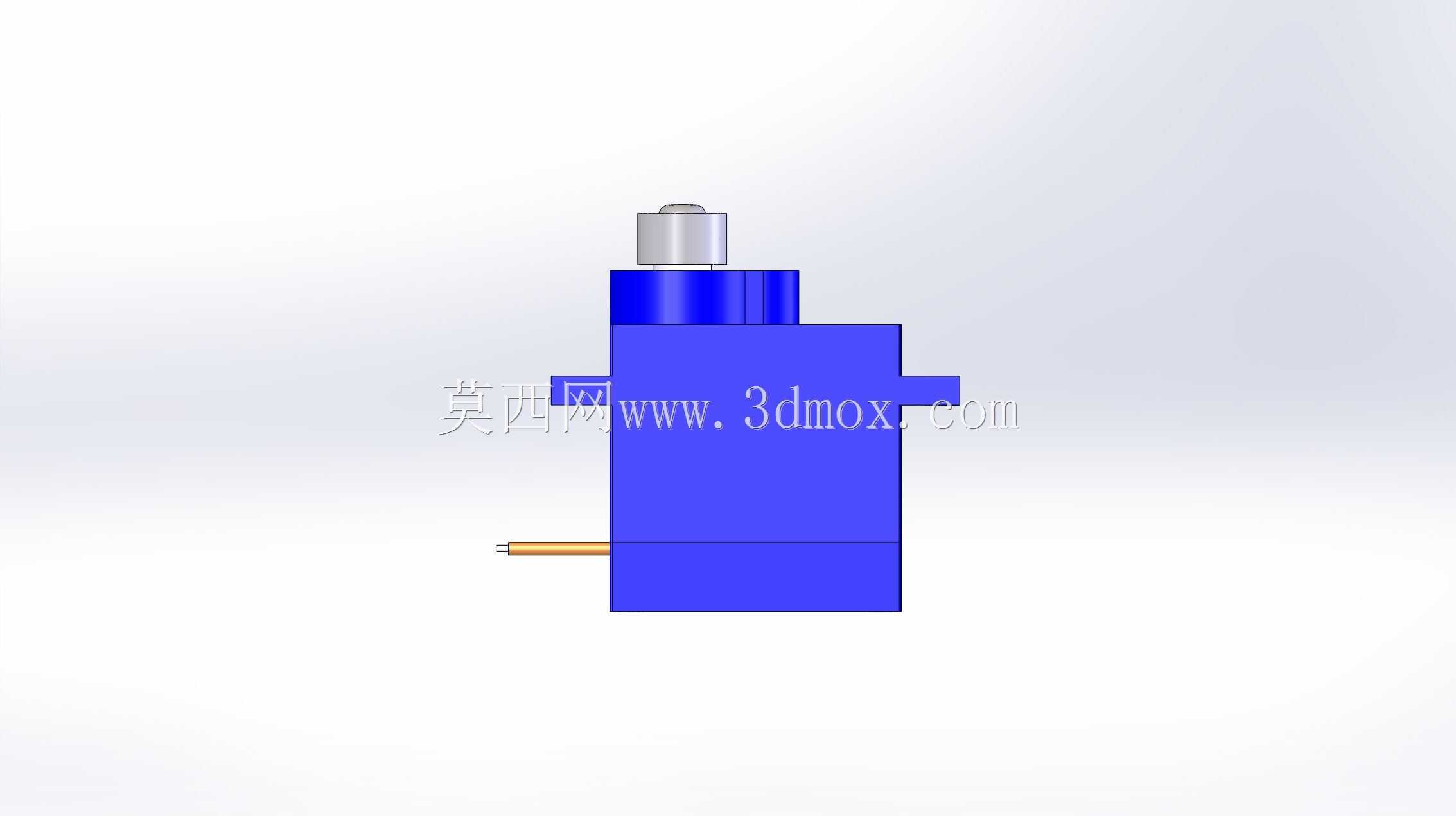

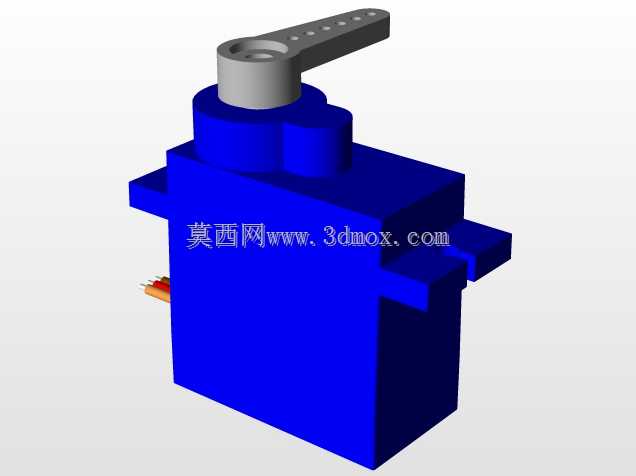

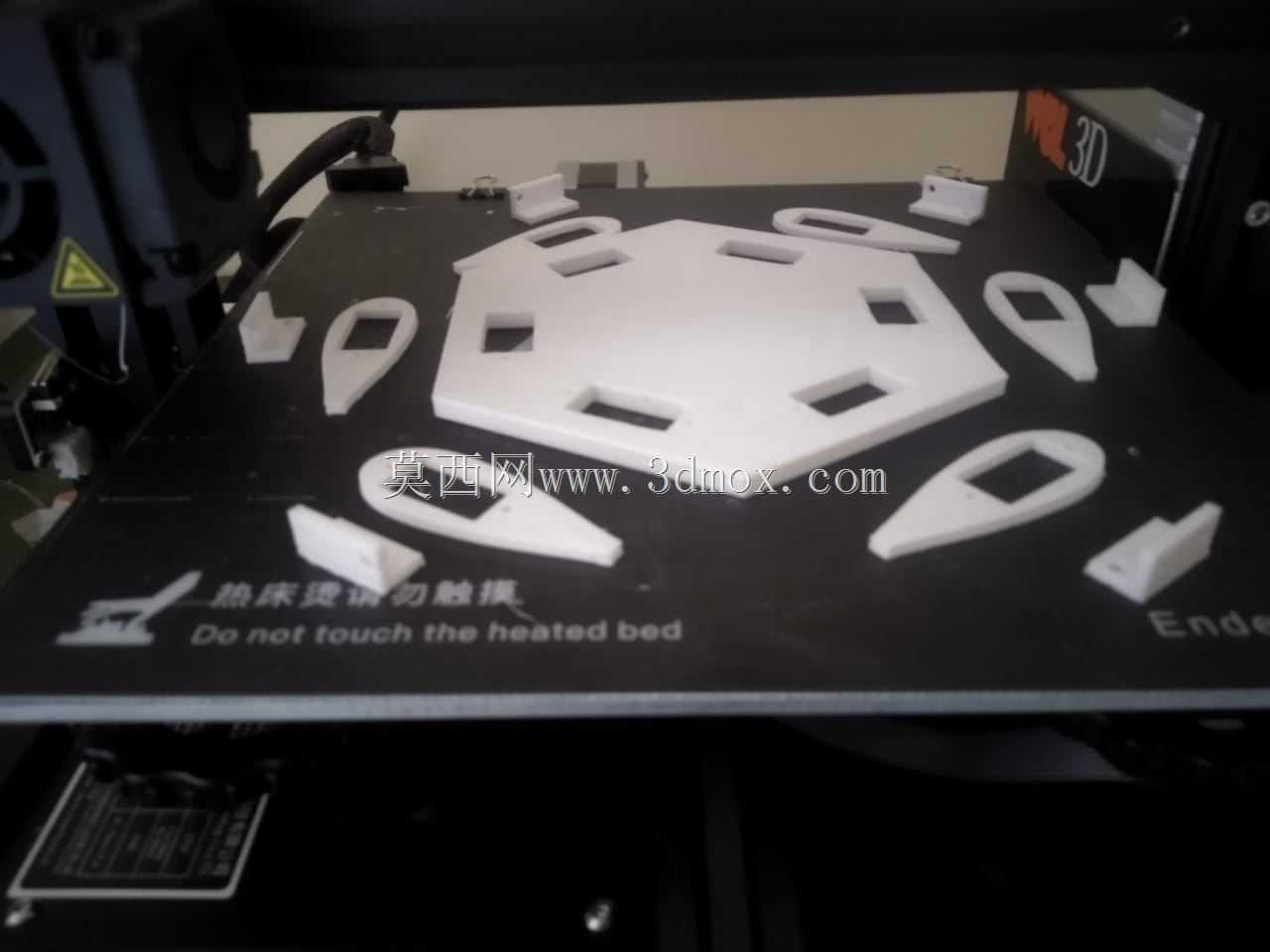

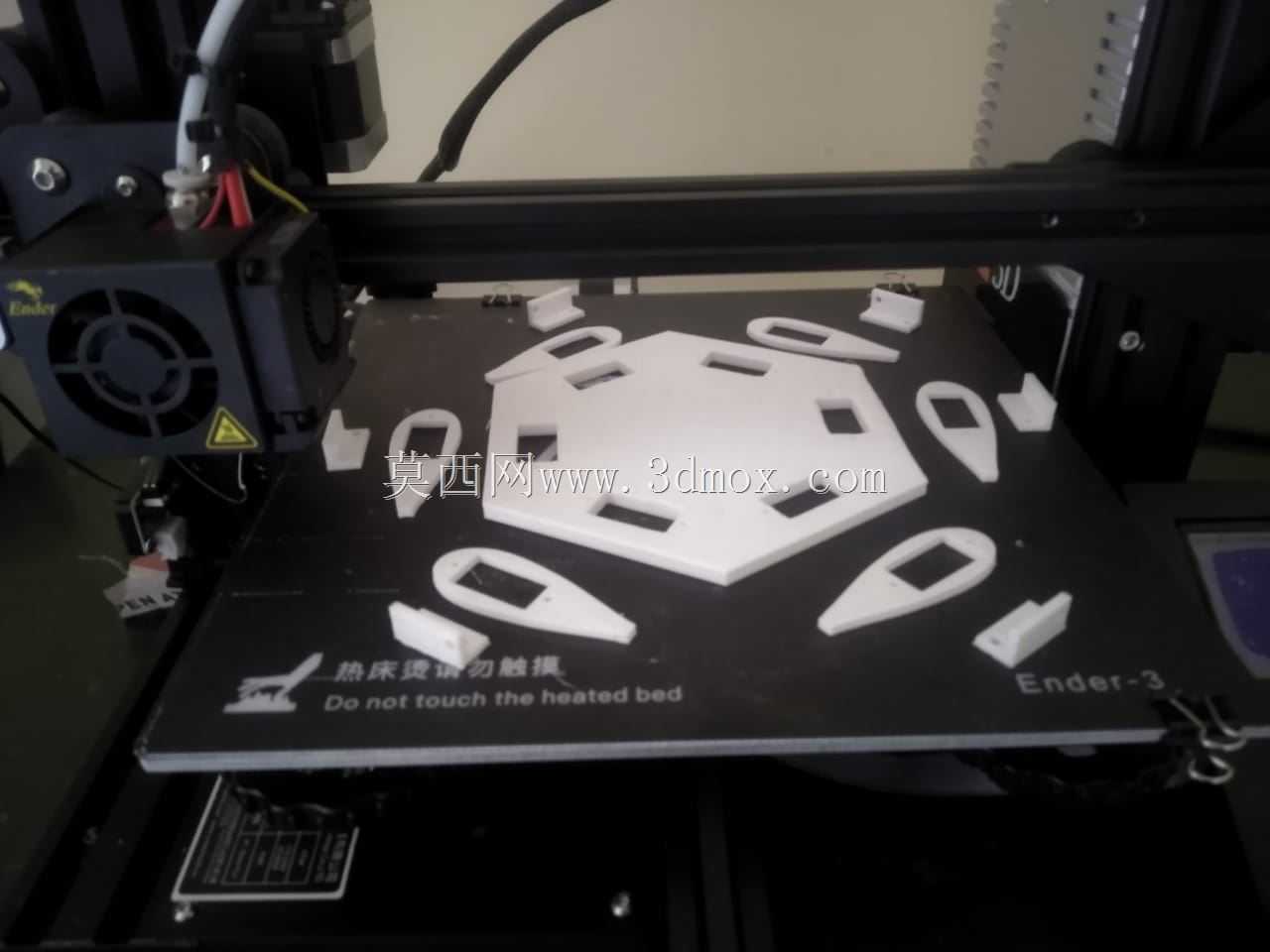

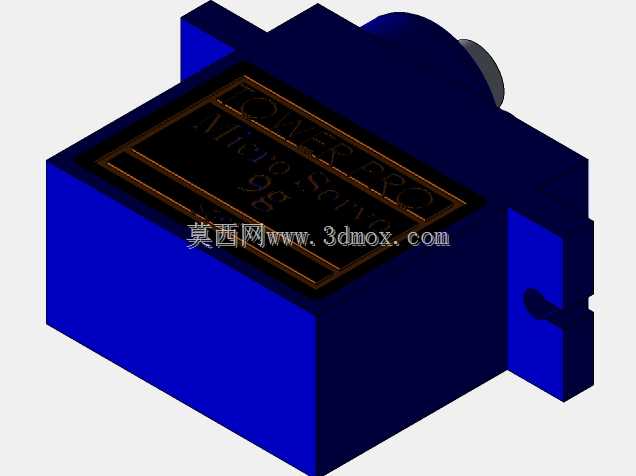

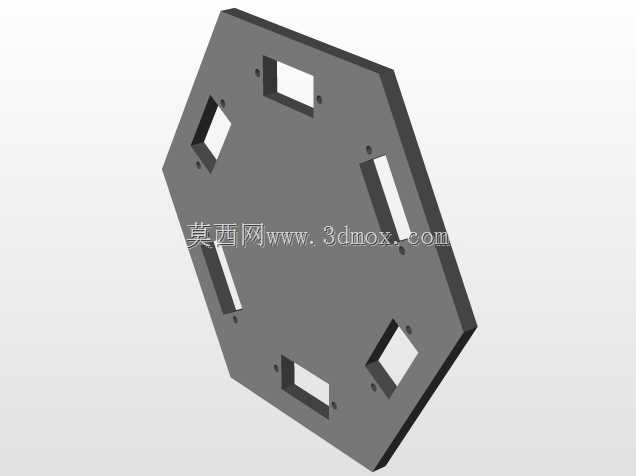

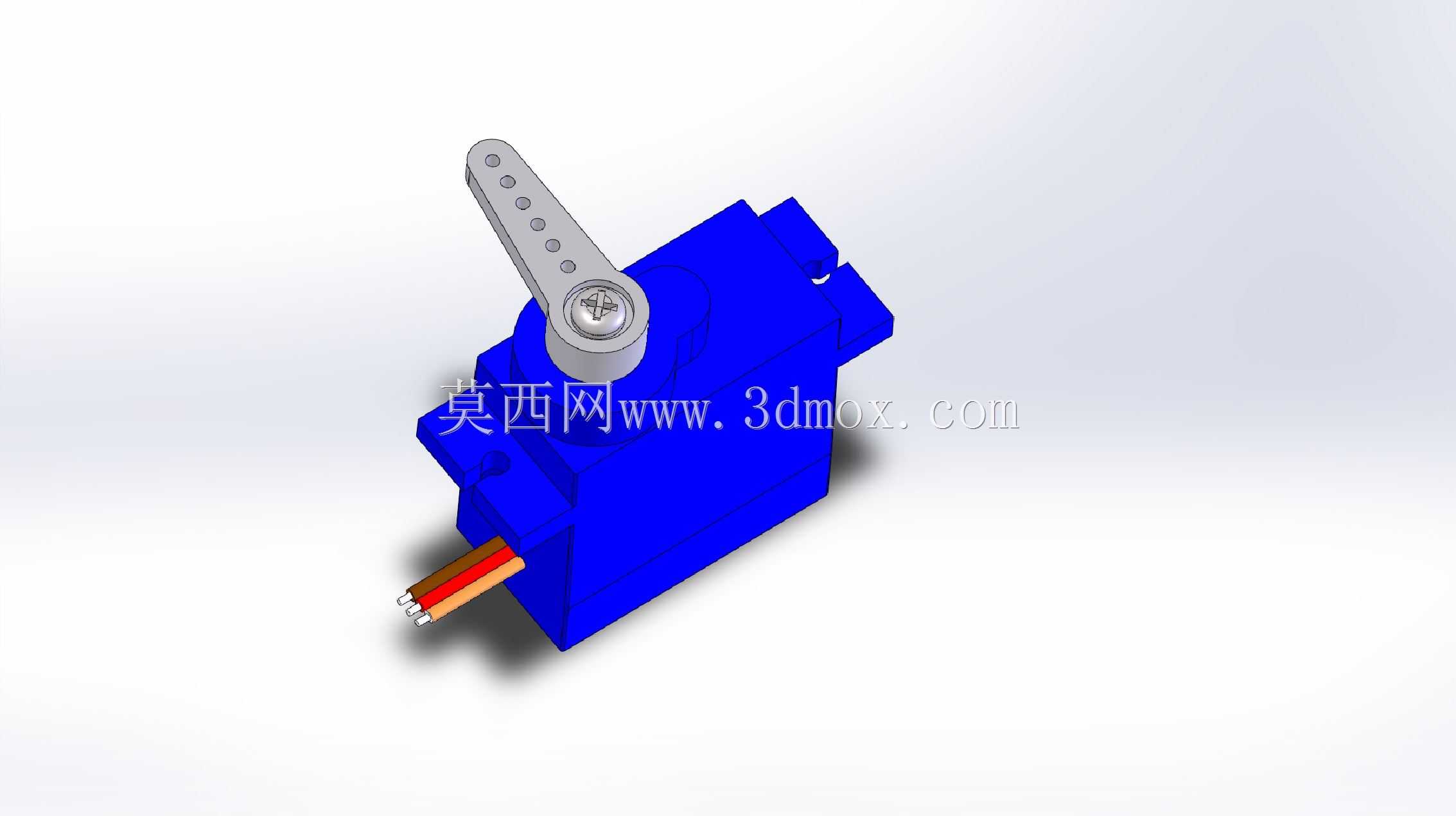

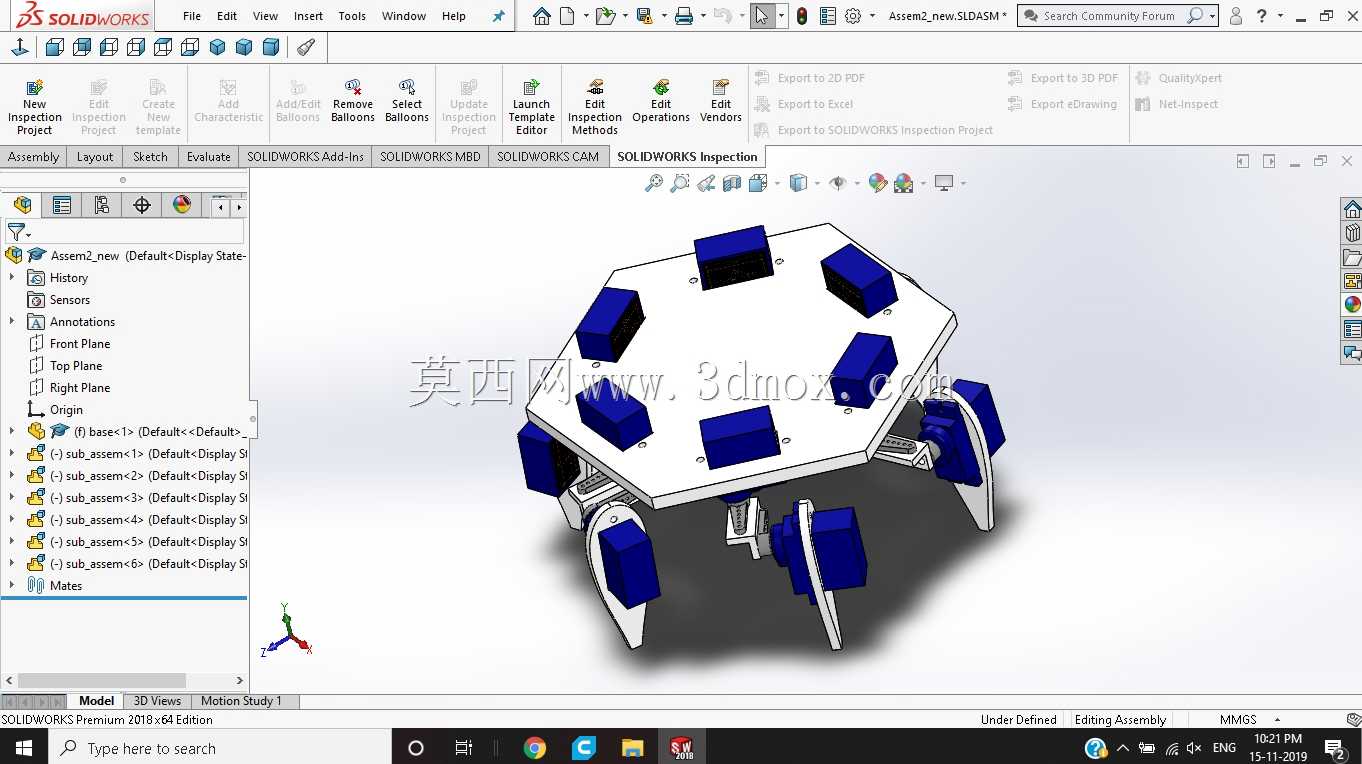

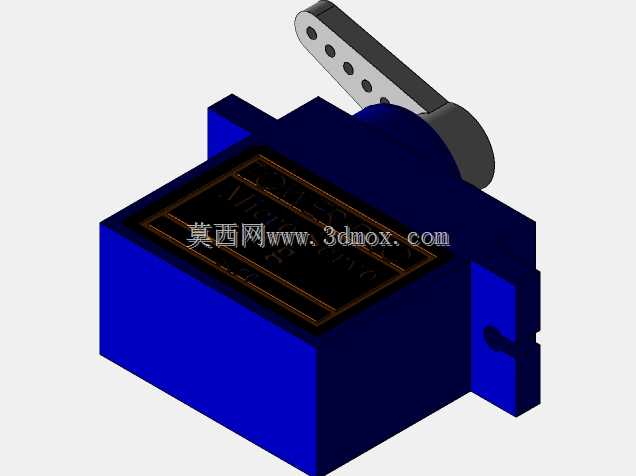

　　全部采用sg90伺服电机作为驱动元件，这种选型思路是在满足小型样机负载需求的前提下，尽可能压缩单腿的结构尺寸与整体重量，2自由度的配置虽然没有冗余自由度，但已经可以实现三角步态、波动步态等多种基础行走步态，足够覆盖小型探测平台的移动需求，同时也能大幅降低步态控制的算法复杂度，适合教学演示、原理验证类的应用场景。从结构设计细节来看，机身采用平板式安装基体，所有舵机的安装位都直接集成在机身板上，不需要额外设计复杂的舵机安装支架，既减少了装配零件数量，也能保证各腿安装位置的位置度精度，避免因安装偏差导致的步态运动干涉。单腿采用连杆式传动结构，足端做了收窄的尖点设计，能够在不平整地面上找到稳定的支撑点，

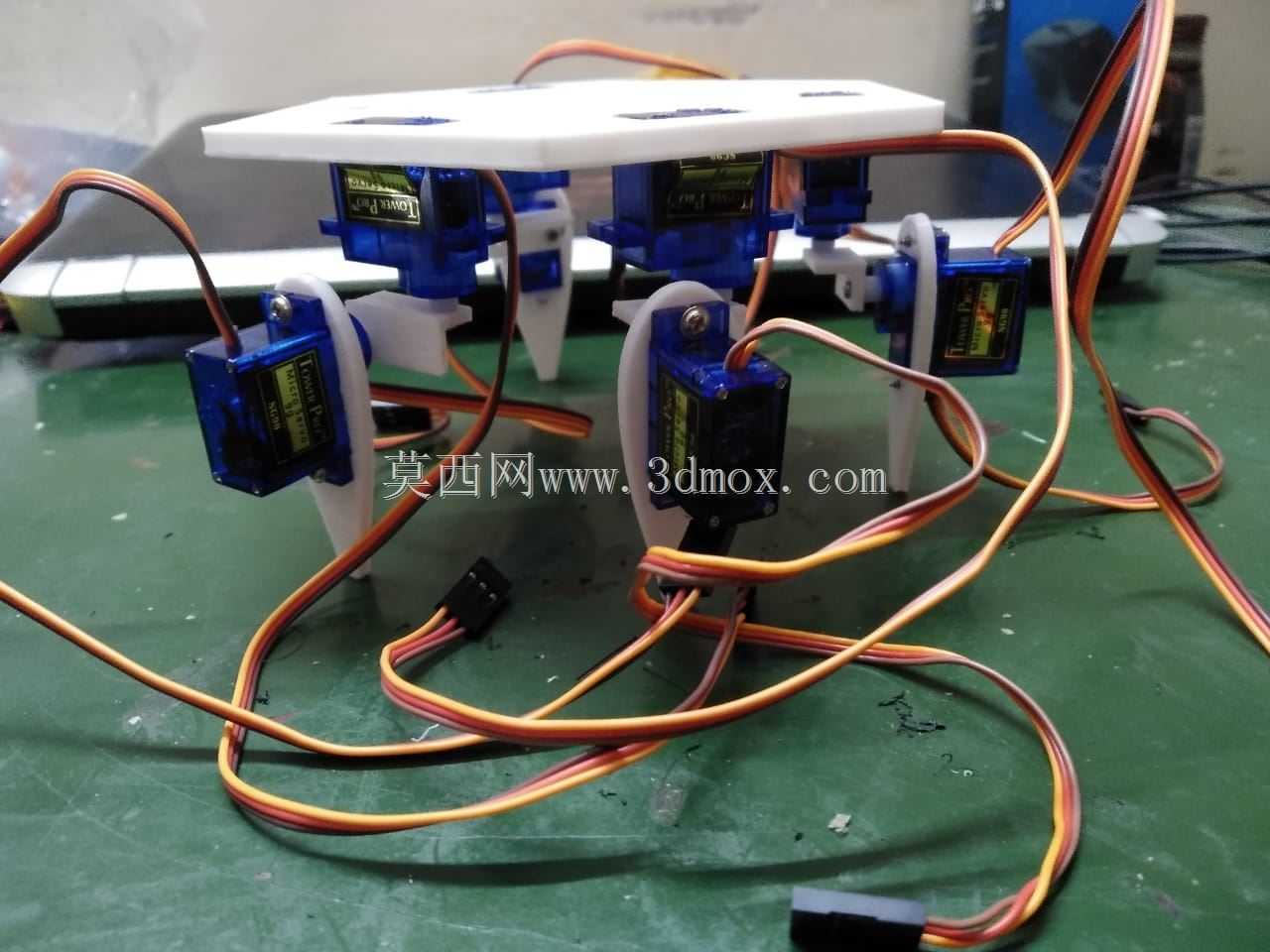

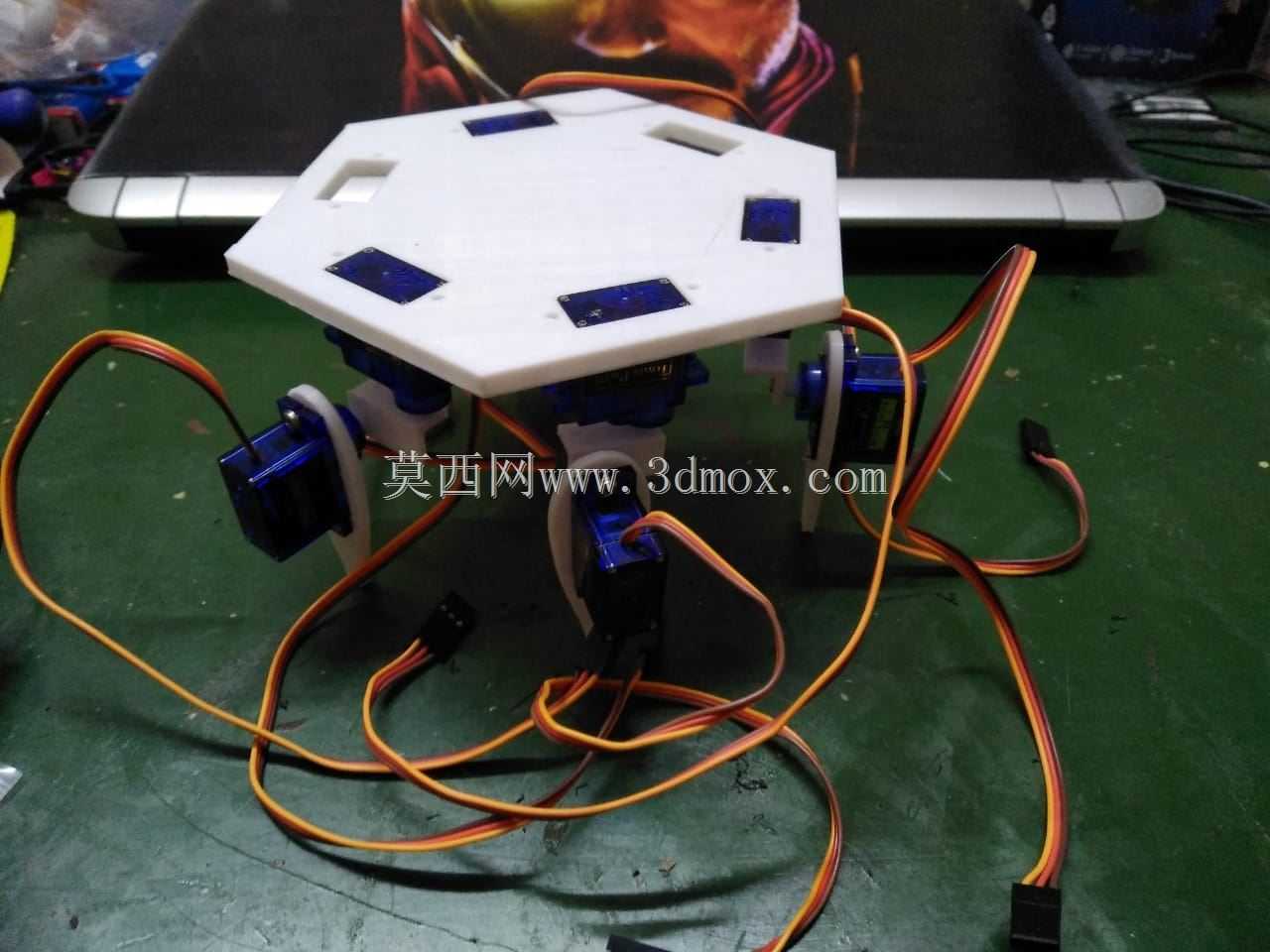

　　腿节之间的铰接位都预留了足够的摆动间隙，不会在极限摆位时出现结构磕碰。安装边界方面，整机所有舵机的走线都沿机身内侧布置，不会在腿摆动过程中出现线缆拉扯、剐蹭的问题，机身顶部预留了平整的安装平面，可以搭载小型传感器、控制板、电池等元件，不需要额外改造机身结构。在实际应用中，这类小型六足机构既可以作为机器人教学的实训载体，帮助学习者理解多足步态规划、舵机控制、连杆运动学的相关知识，也可以经过防水、防尘改造后，搭载微型摄像头、气体传感器进入狭小的工业管道、设备缝隙内部完成检测作业，相比大型多足机器人，小型化的六足结构能够进入更狭窄的作业空间，同时自身重量更轻，即便出现坠落、磕碰也不会对周边设备造成损伤。

　　设计过程中特意对各腿的运动包络做了干涉校验，所有腿在最大摆幅状态下都不会与相邻腿、机身发生碰撞，步态规划时只需要按照固定的相位差控制各舵机的转动角度，就能实现稳定的直线行走、转向动作，不需要额外添加复杂的运动补偿算法，降低了二次开发的门槛。
