12伏直齿减速直流驱动电机结构

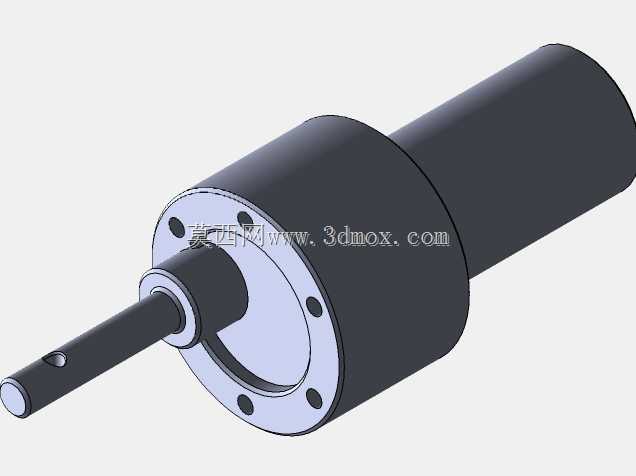

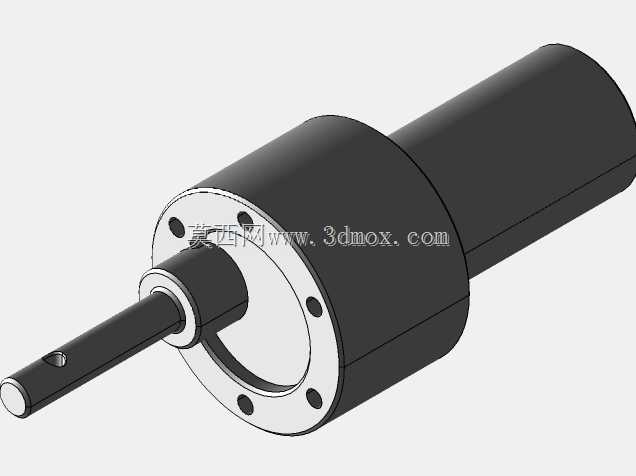

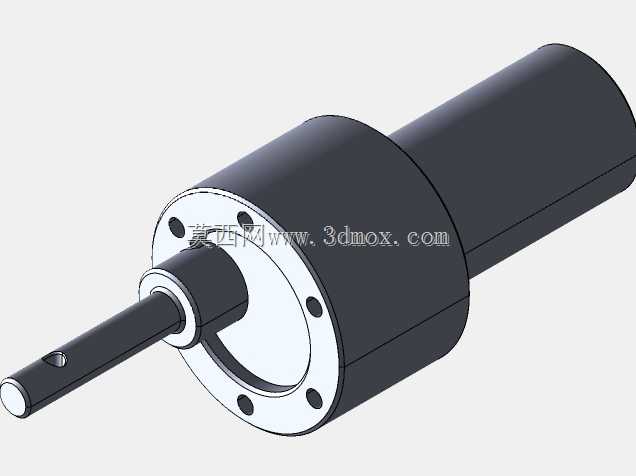

　　这款低压直齿齿轮减速电机，核心应用场景覆盖小型自动化执行机构、桌面级机器人关节驱动、小型智能代步装置动力单元、精密仪器进给驱动等对供电电压、安装空间有明确限制的传动场景，区别于普通开环直流电机，其集成的直齿减速箱可在低转速工况下输出足够扭矩，避免普通直流电机低转速下扭矩不足、堵转烧损的问题。从结构设计思路来看，整体采用同轴直列布局，电机本体与减速箱、输出轴保持同一轴心线，最大程度压缩径向安装尺寸，适配安装空间狭窄的设备内腔；前端法兰采用圆周均布安装孔设计，孔位公差按照IT7级精度控制，可直接与设备安装面板通过螺栓锁紧，无需额外定制转接法兰，降低整机装配的加工成本。输出轴采用单出轴设计，轴端预留径向销孔，可通过销钉与负载端的同步轮、

　　联轴器、摆杆等执行件刚性连接，避免传动过程中出现轴与连接件打滑的问题；轴伸长度经过匹配计算，既保证与负载件的配合深度足够，又不会因为轴伸过长导致悬臂负载下轴承受力过大，缩短轴承使用寿命。减速箱内部采用直齿圆柱齿轮传动，相比行星齿轮结构，直齿齿轮的加工难度更低，传动效率更高，适合小功率低压驱动场景下的动力传递，齿轮啮合侧隙控制在0.02-0.05mm区间，兼顾正反转传动的回程误差与齿轮运转的顺畅度，不会因为侧隙过小导致齿轮卡滞，也不会因为侧隙过大导致传动精度不足。电机本体采用圆柱形机壳，机壳表面做光滑处理，无额外散热筋结构，因为12伏低压供电下电机持续运行功率较低，依靠机壳自然散热即可满足温升要求，

　　同时光滑机壳更便于在设备内部穿线安装，不会刮伤周边的线束与薄壁结构。安装边界方面，整体轴向总长度适配小型设备的内腔深度，最大外径不超过常规小型执行器的安装尺寸上限，输出轴轴心与安装法兰端面的垂直度控制在0.01mm以内，保证运转过程中输出轴的径向跳动量符合精密传动要求，不会因为安装偏差导致运转抖动、噪音过大的问题。实际选型使用时，可根据负载端的转速需求匹配对应减速比，直齿传动结构的传动噪音在可接受范围内，适合对噪音要求不是极端严苛的民用、工业小型设备场景，供电端直接适配12伏直流供电回路，无需额外搭配升压降压模块，简化设备的电路设计复杂度。
