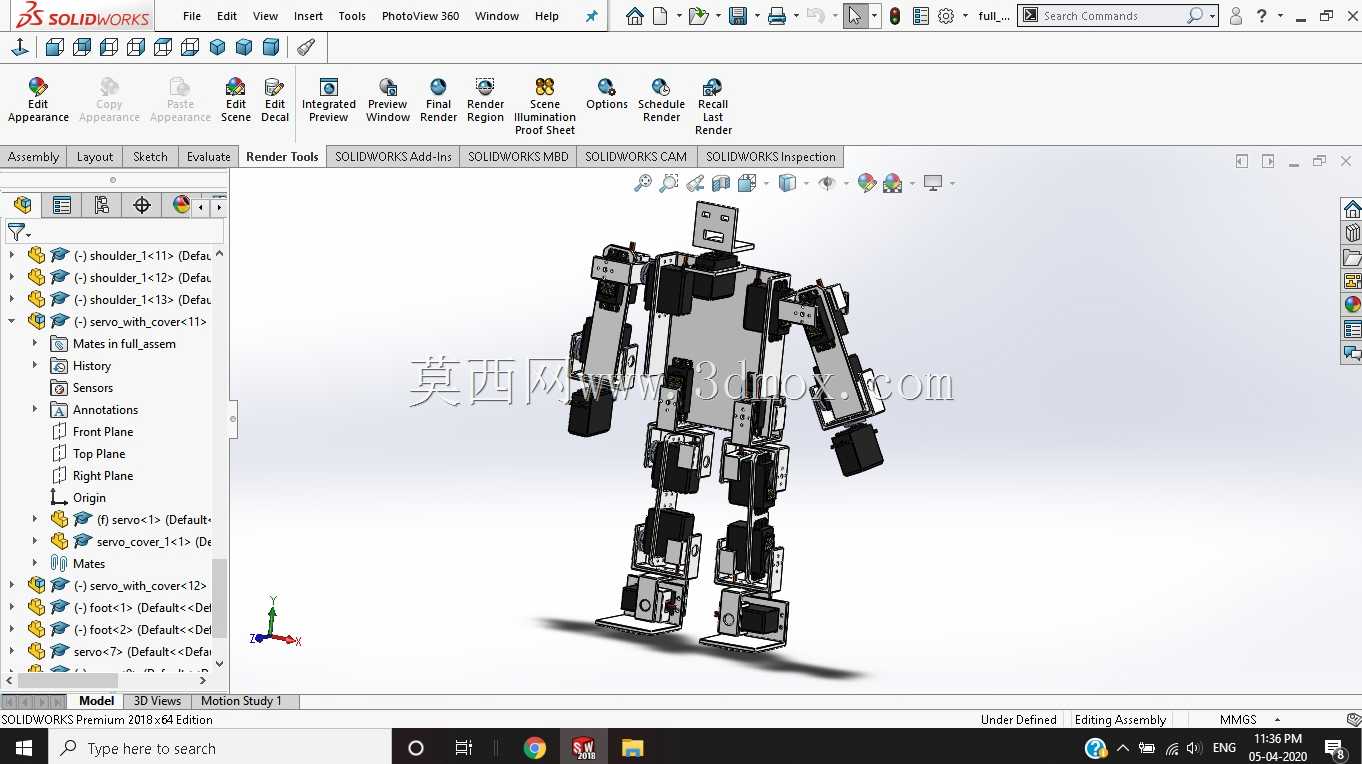

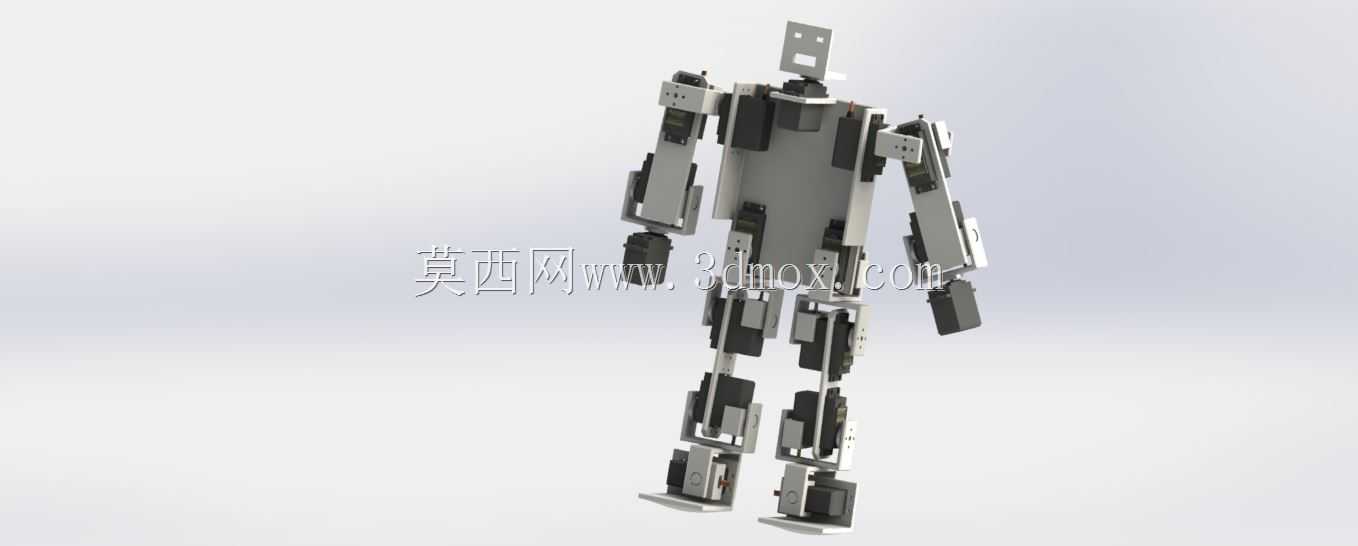

十七自由度3D打印伺服仿人机器人结构设计

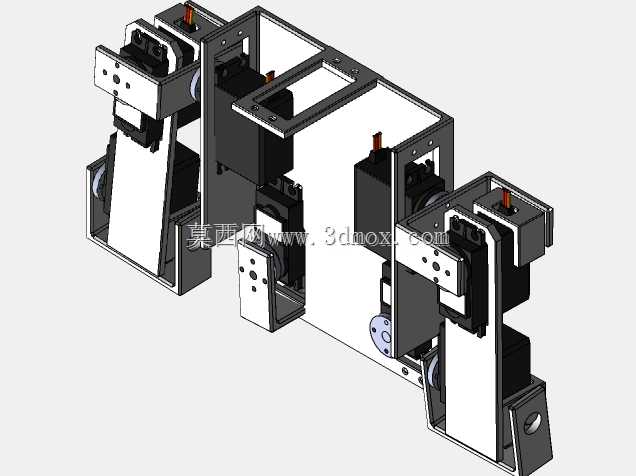

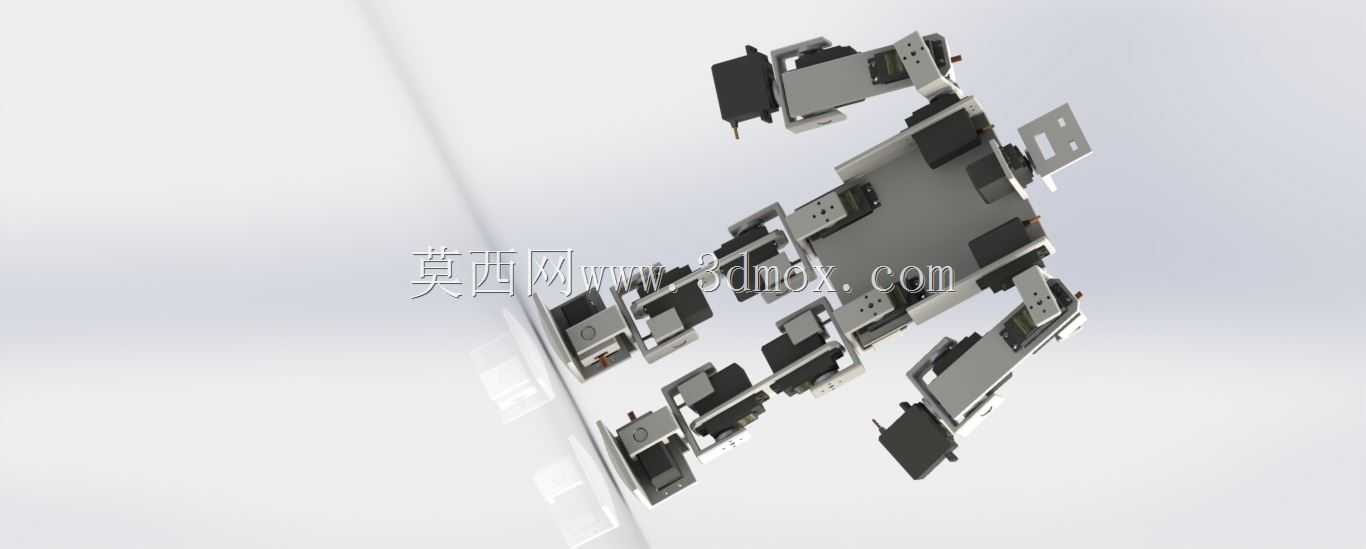

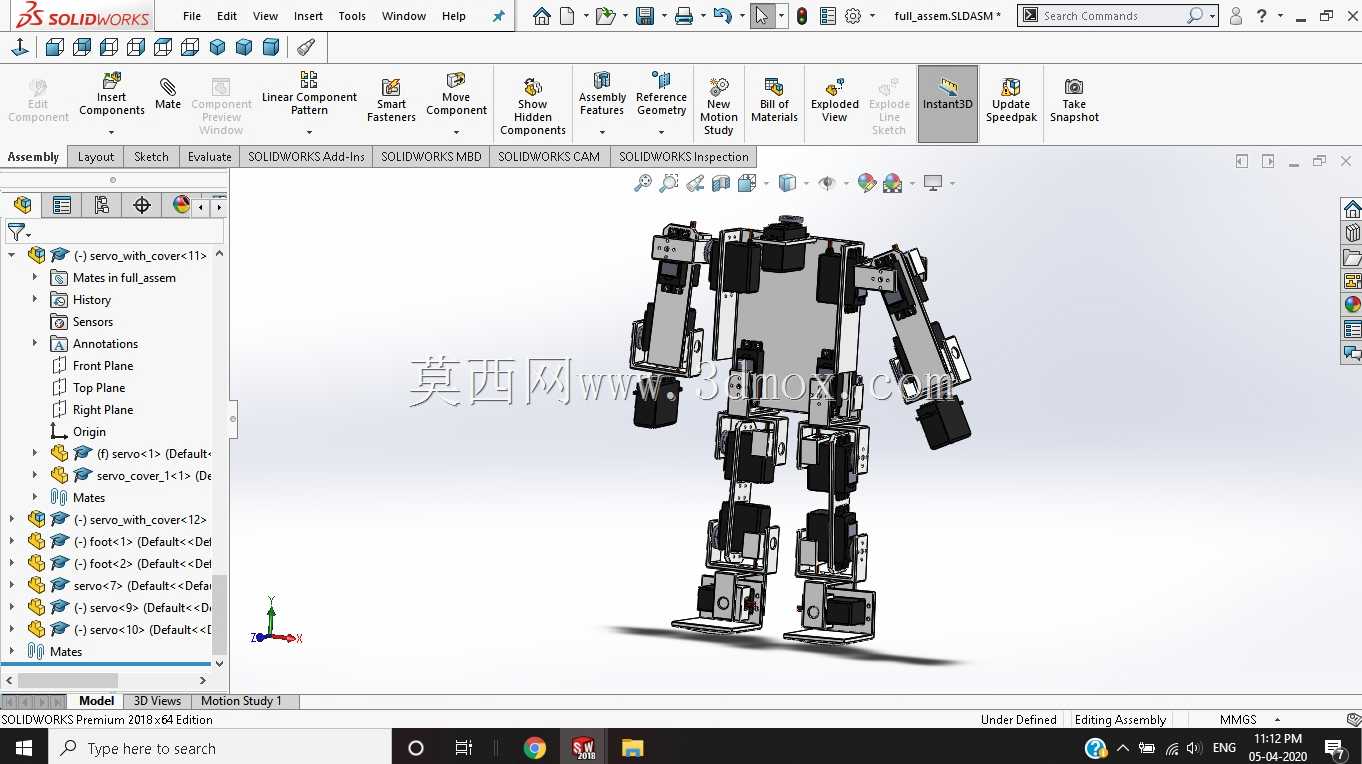

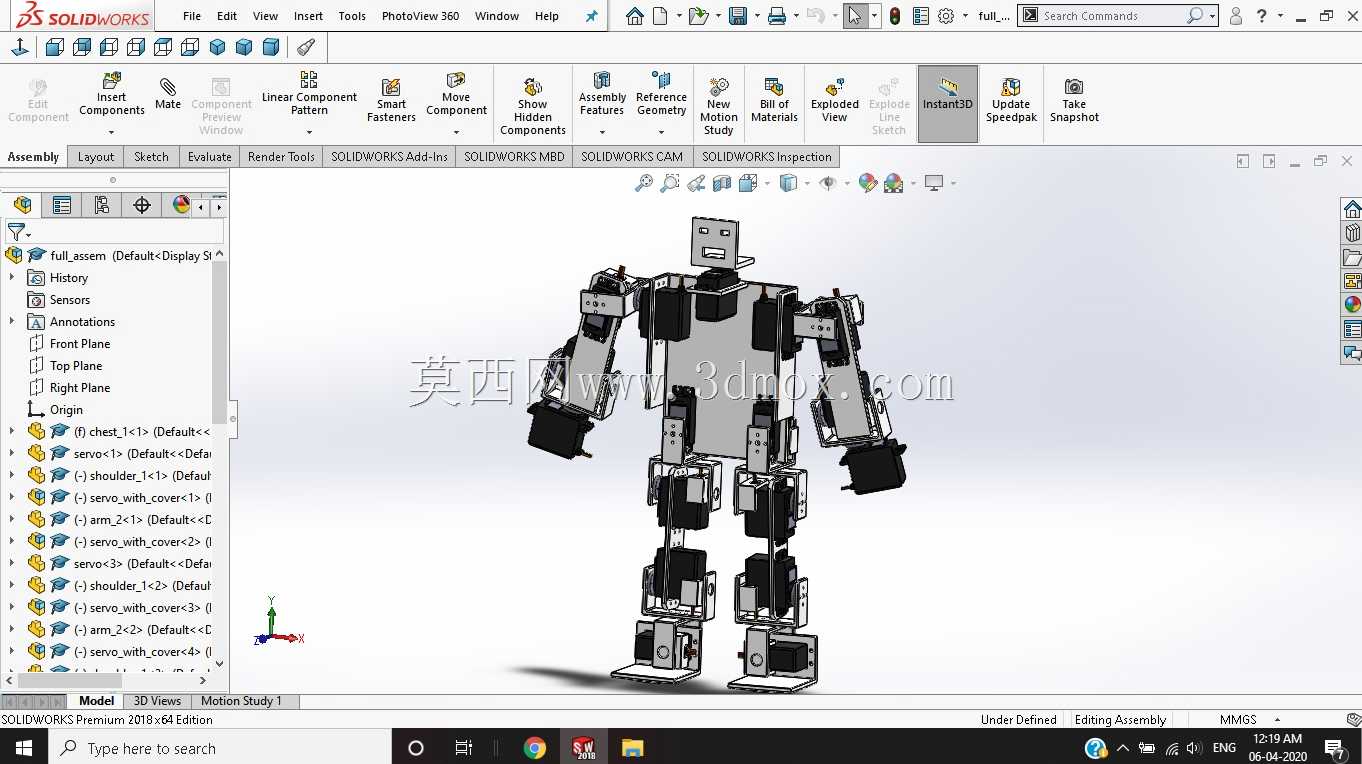

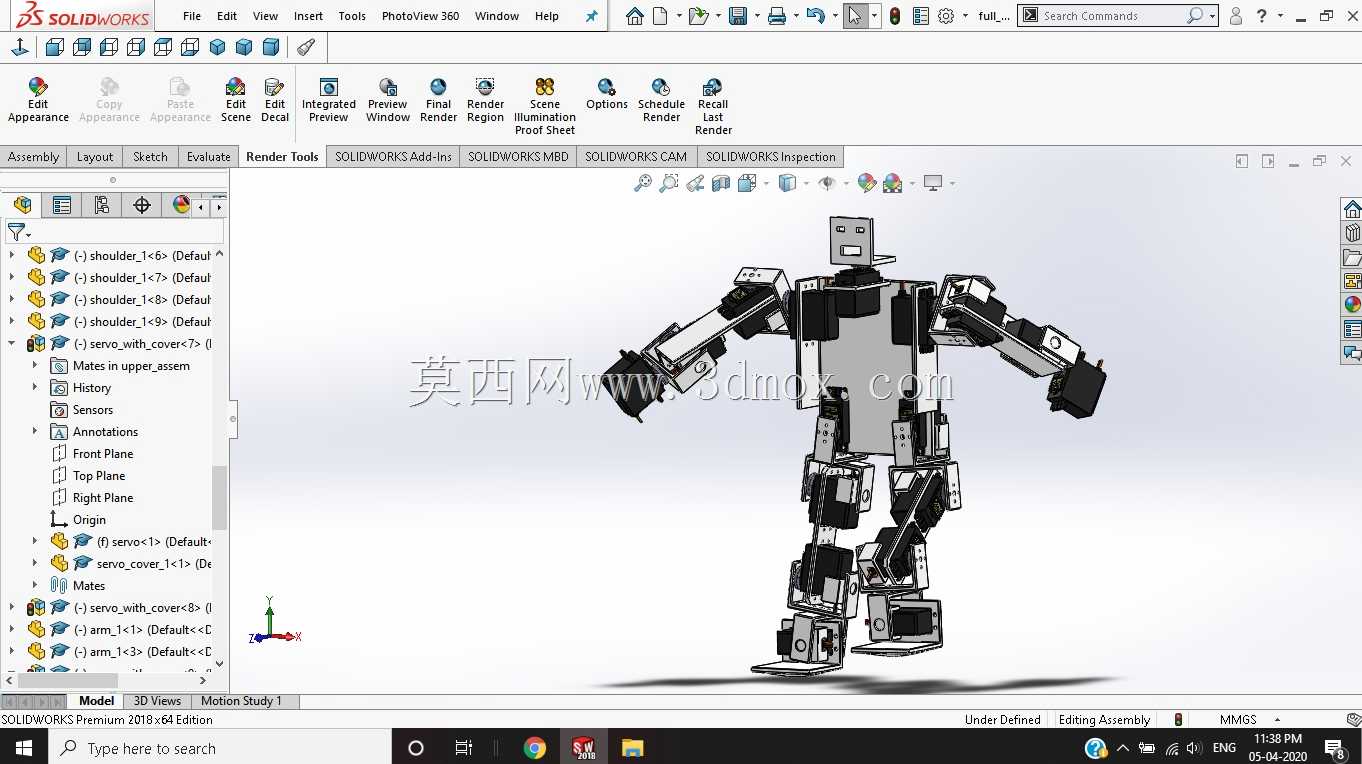

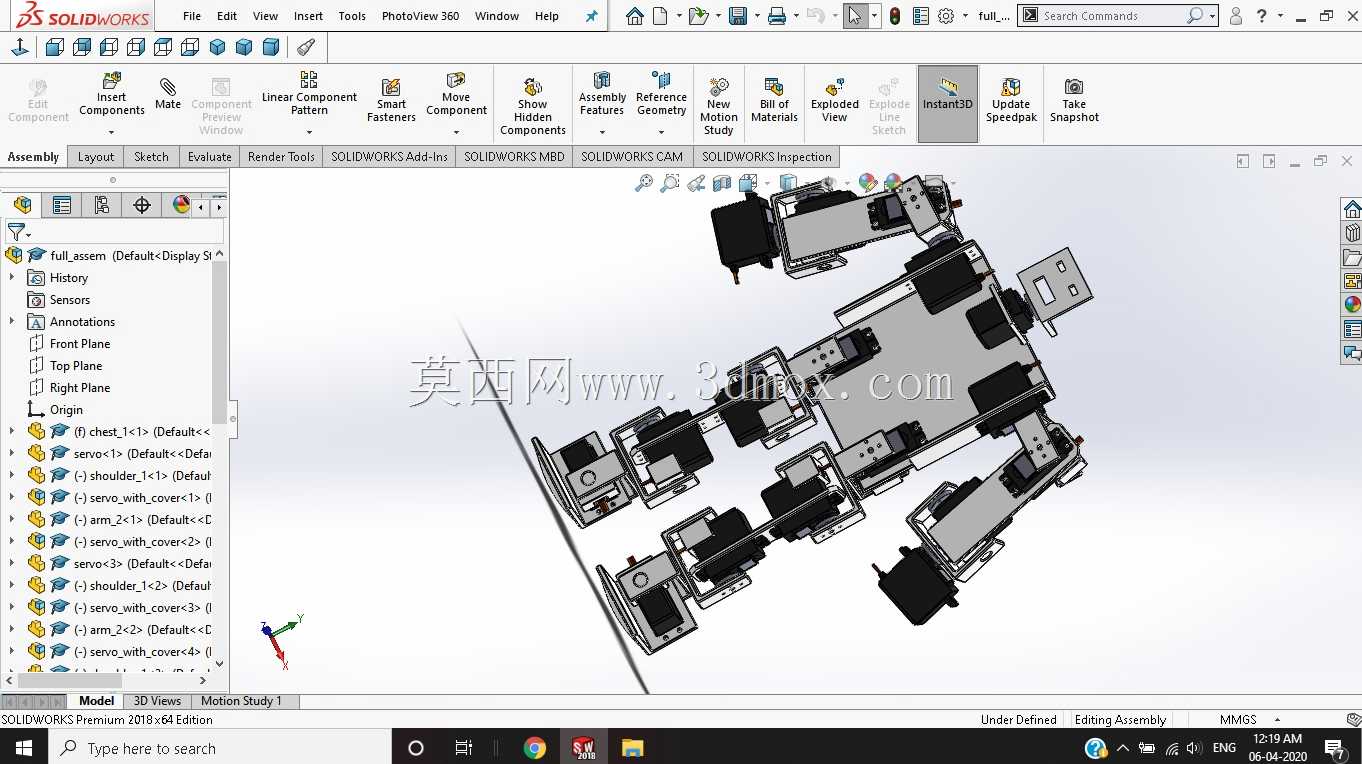

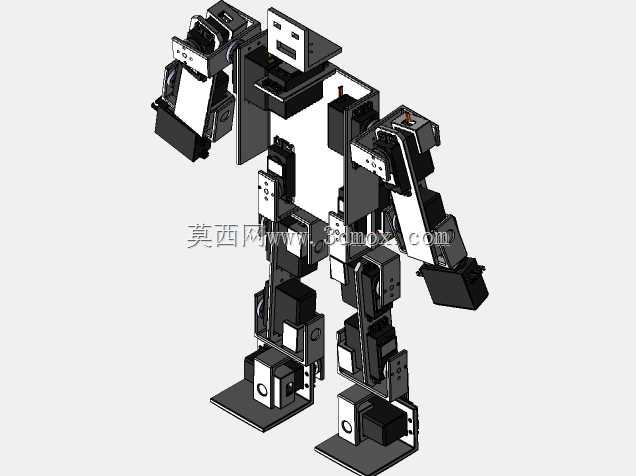

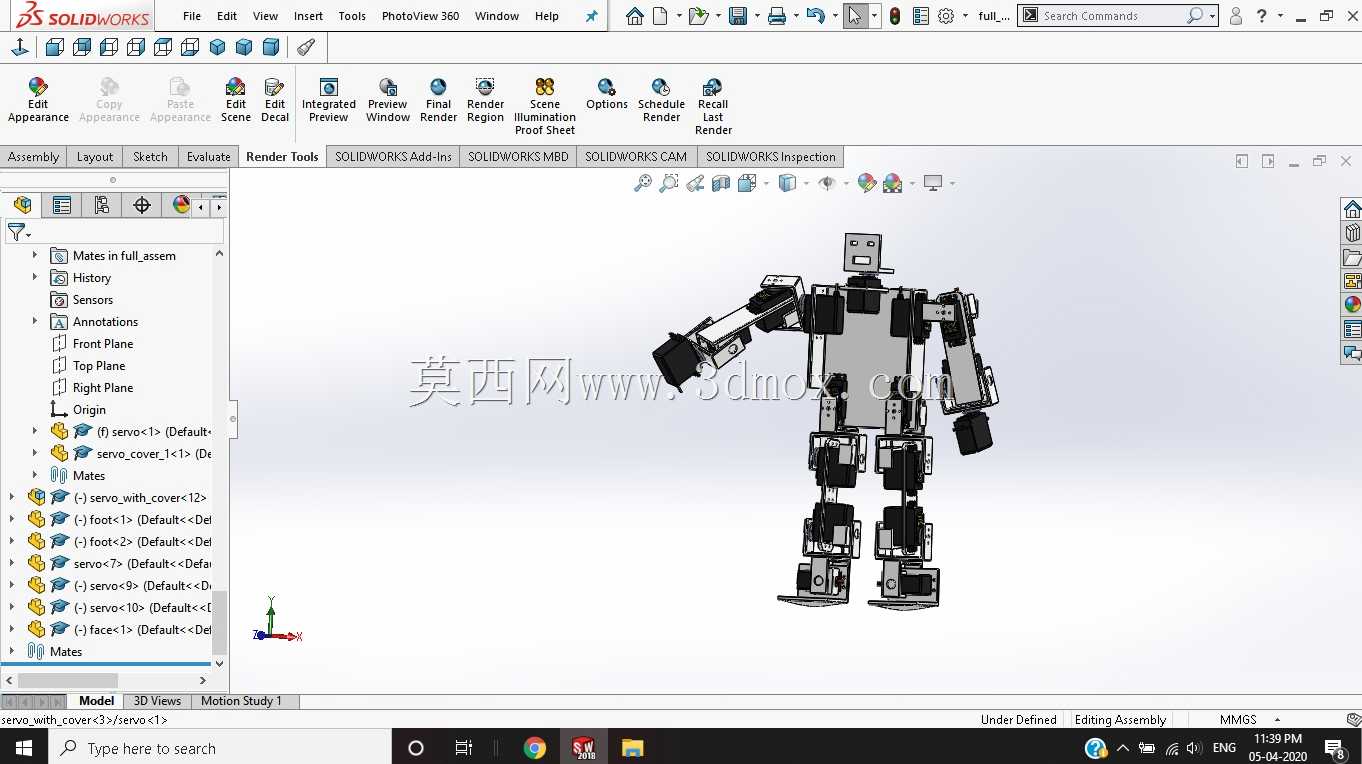

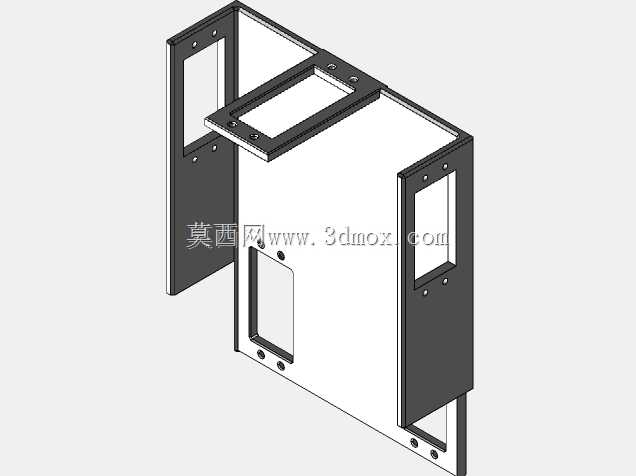

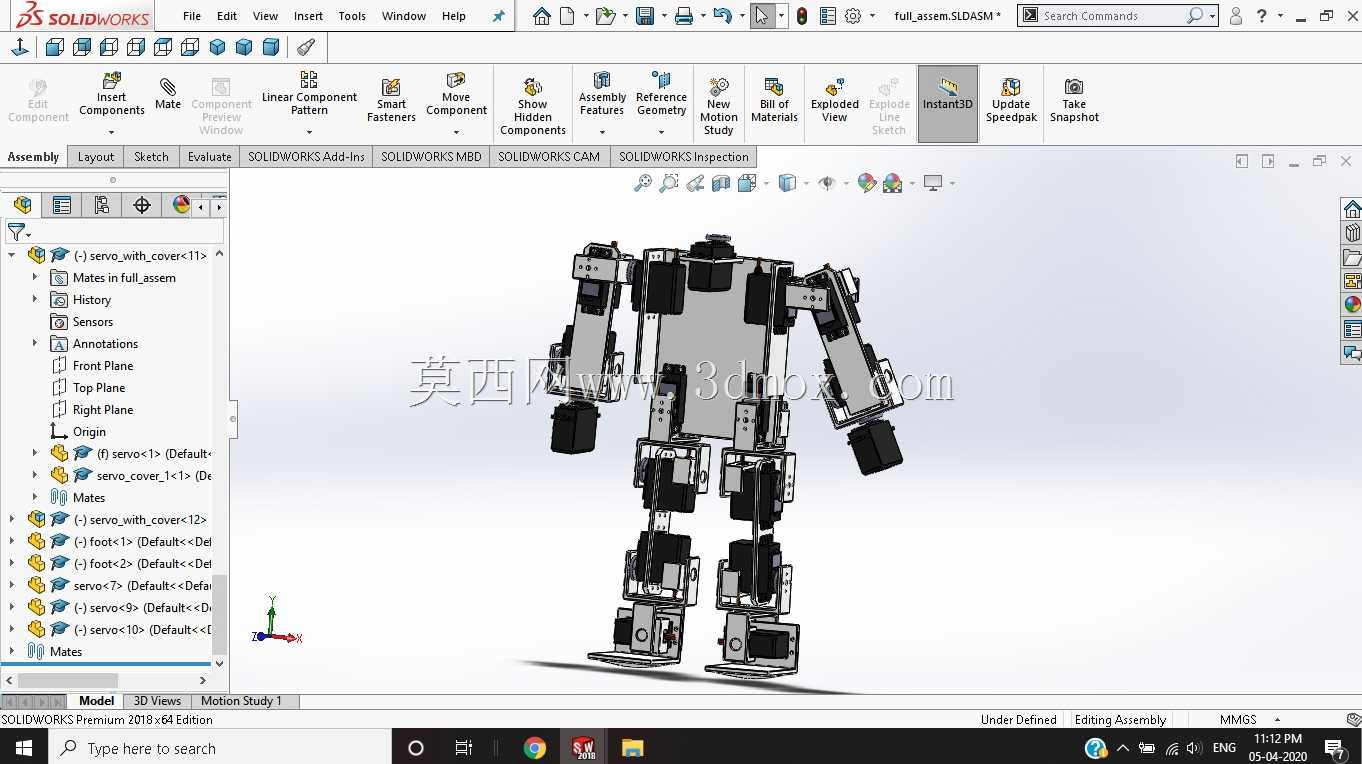

　　这款仿人机器人采用模块化关节布局，全身配置17个运动自由度，可覆盖人类日常肢体动作的大部分运动维度，适配机器人教学演示、仿生运动算法验证、青少年科创竞赛实训等多类场景。从结构设计逻辑来看，整机以躯干为核心承载基体，上肢单侧配置5个自由度，分别对应肩部分展/屈伸、肘部屈伸、腕部回转动作，下肢单侧配置3个自由度，对应髋部回转/屈伸、膝部屈伸、踝部俯仰调整，头部预留1个自由度可实现左右回转，整体自由度分配完全贴合人体肢体运动的仿生逻辑，避免了冗余自由度带来的控制复杂度提升，同时保证了基础动作的实现能力。

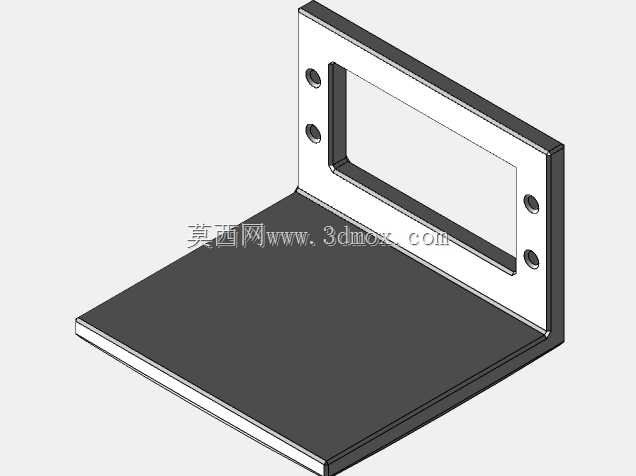

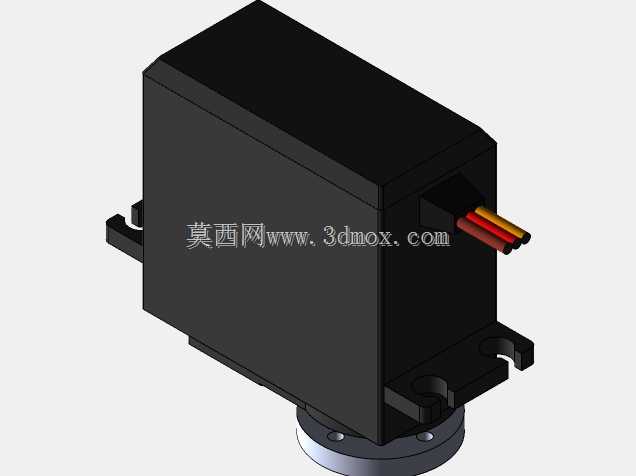

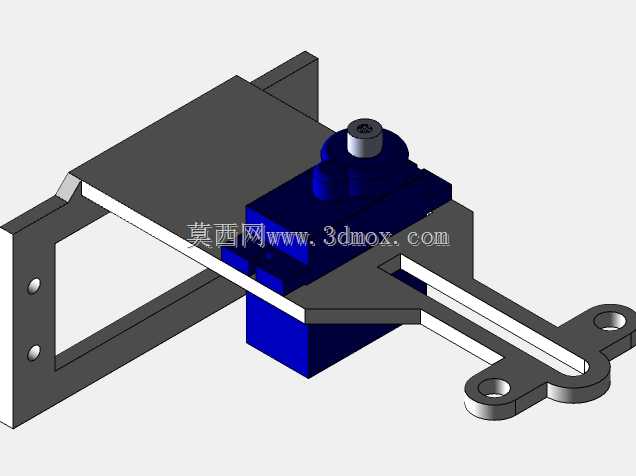

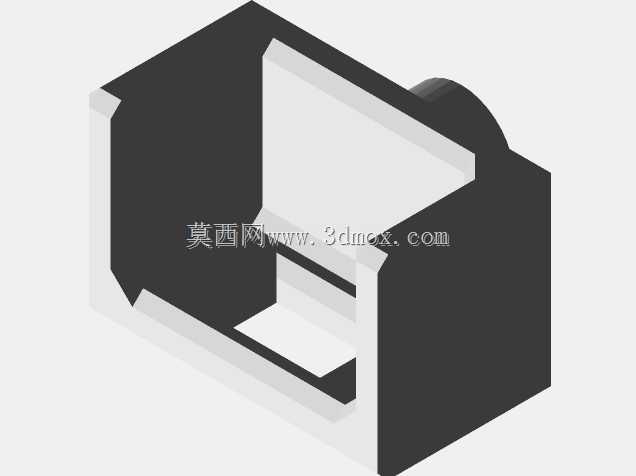

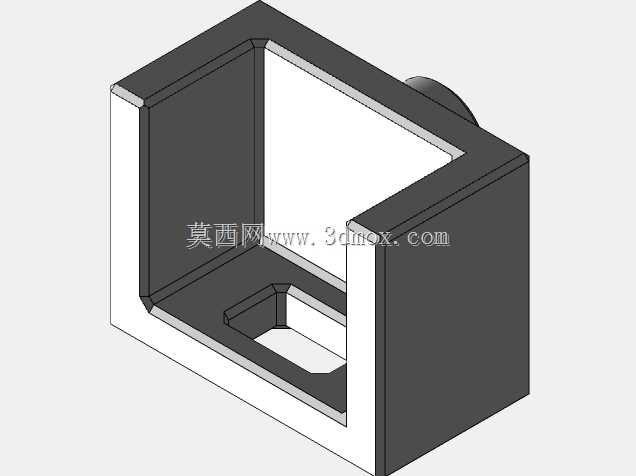

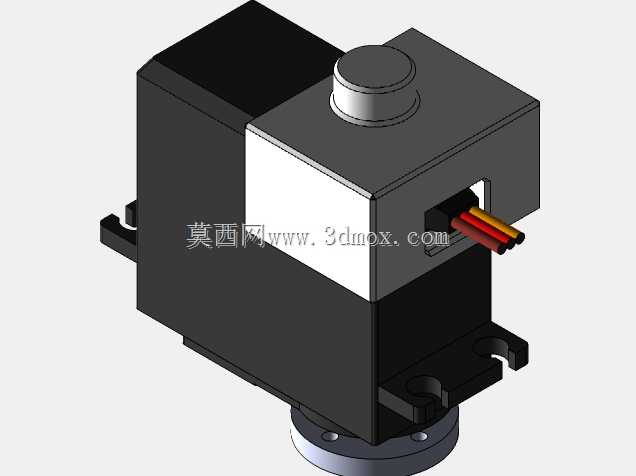

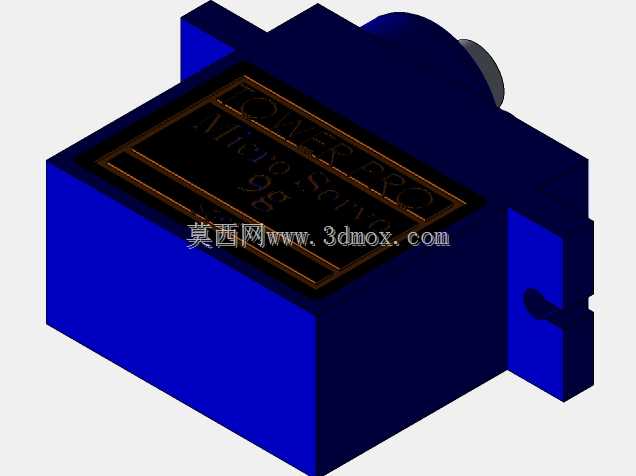

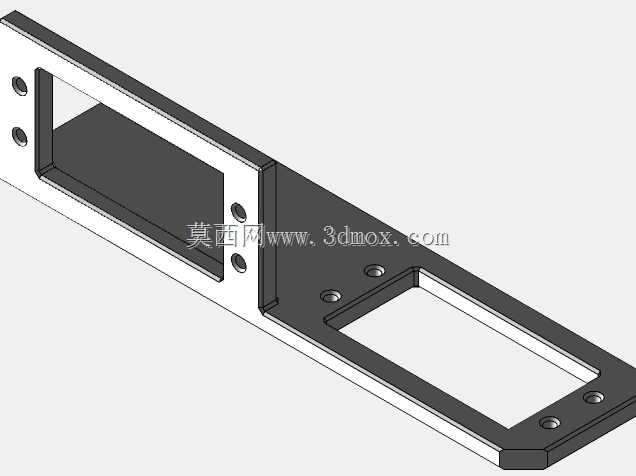

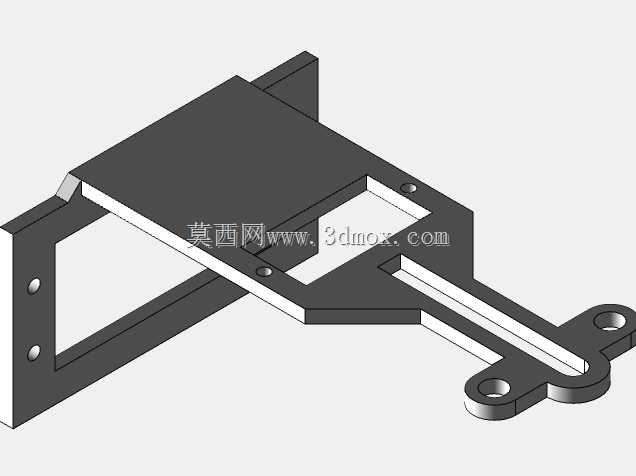

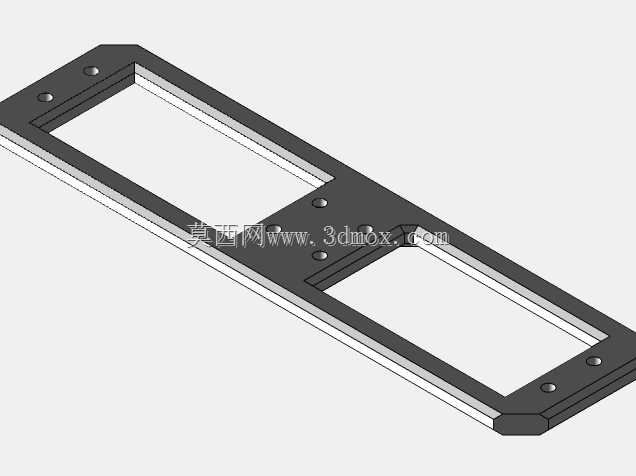

　　关节驱动端全部采用MG995型号伺服舵机作为动力输出单元，舵机安装位采用嵌入式卡槽设计，直接与3D打印的结构件配合，无需额外定制连接支架，既压缩了整体装配空间，也降低了后期维护时的舵机更换难度。所有结构件均适配FDM工艺3D打印加工，壁厚统一设置为2mm，既保证了肢体结构的抗冲击强度，也避免了壁厚过大导致的打印耗材浪费、整机重量超标问题，整机站立状态下的重心投影完全落在双脚支撑面范围内，静态放置时无需额外支撑即可保持稳定直立姿态。

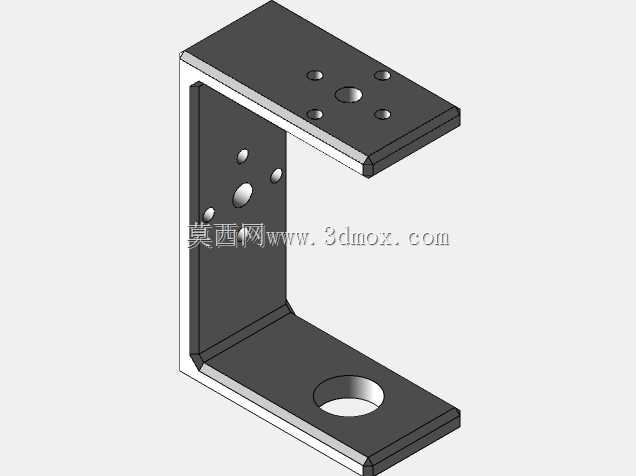

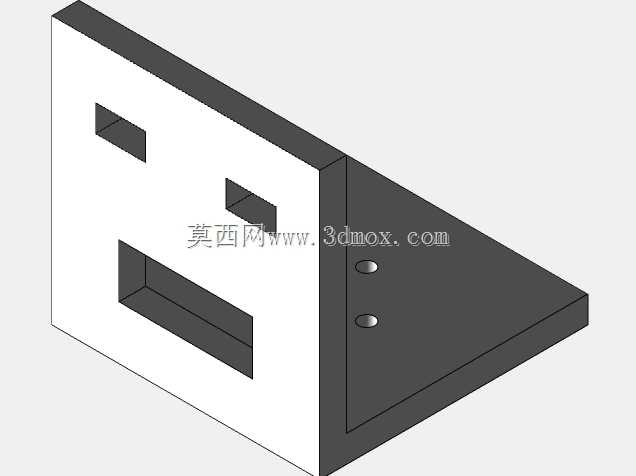

　　从安装边界来看，整机直立状态下高度约350mm，肩宽约180mm，双脚展开时的最大支撑跨度约200mm，单肢活动时的周边运动干涉半径控制在80mm以内，适配常规桌面级实训台的摆放空间要求。肢体连接部位采用销轴加限位挡边的结构设计，关节活动范围设置了物理硬限位，避免舵机超行程转动导致的结构件碰撞、舵机齿轮扫齿损坏，比如肘部关节的最大屈伸角度限制在0-135度，完全匹配人类肘部的实际活动范围，不会出现反向弯折的不合理结构。

　　走线设计上，所有舵机的信号线与供电线均通过结构件内部的预留空腔排布，外部无裸露线束，既避免了肢体运动过程中线束被关节拉扯断裂的风险，也让整机外观更加整洁。足部结构采用平底支撑设计，底面粘贴防滑橡胶垫，可在木质、亚克力、金属等多种材质的平整桌面实现稳定站立，行走动作调试时不会出现脚底打滑的问题。这款结构可直接作为二次开发的基础载体，设计人员可根据实际需求在头部、手部位置加装视觉传感器、夹持末端等扩展部件，无需对原有主体结构做大规模改动，适配不同场景下的功能扩展需求。
