微型贴片式USB连接器结构设计

　　做消费电子板卡结构设计的工程师，多半都跟这类贴片Micro USB接口打过交道，从早期的功能机、便携MP3，到后来的低端平板、移动电源、小型手持检测设备，只要是需要兼顾板上安装空间、数据传输与充电功能的场景，几乎都绕不开这类元件的选型与结构适配。很多刚入行的工程师在画PCB封装的时候容易踩坑，总觉得照着规格书画焊盘就万事大吉，实际上这类贴片连接器的结构细节，直接决定了量产时的良率和后期使用的可靠性。

　　先从实际安装的边界说起，这类贴片式USB接口采用SMT回流焊工艺贴装在PCB板表面，不需要在板上开贯通的安装孔，整体贴装高度控制在极低的区间，焊脚从本体侧下方伸出，呈镀金弹片式排布，五个信号引脚的间距严格遵循USB2.0协议的引脚定义，除了信号传输引脚之外，本体两侧还设计了大面积的固定焊盘，焊接后可以牢牢贴在PCB表面，抵抗日常插拔带来的侧向冲击力。很多新手设计的时候容易忽略固定焊盘的尺寸，把固定焊盘画得太小，或者没有在焊盘上设计合适的阻焊开窗，导致量产过回流焊的时候出现焊锡量不足，用户插拔几次就出现接口松动、引脚脱焊的问题。

　　从结构设计思路来看，这类连接器的本体采用耐高温工程塑料作为基座，外部包裹金属屏蔽罩，一方面是为了提升整体结构强度，另一方面可以屏蔽数据传输过程中的外界电磁干扰，避免信号传输出现丢包、中断的问题。金属屏蔽罩上设计的多个卡扣结构，直接卡在塑料基座的对应卡槽里，不需要额外的铆接或者粘接工序，组装效率很高，同时屏蔽罩边缘设计的定位凸点，在贴装的时候可以卡在PCB板对应的定位孔里，提升SMT贴装时的对位精度，减少贴装偏移的不良率。接口内部的接触弹片采用高弹性铜合金材质，表面镀金处理，既保证了多次插拔后的接触可靠性，也降低了接触电阻，避免大电流充电的时候出现接触点发热的问题。

　　在实际应用场景里，这类接口除了承担常规的USB数据传输、5V直流充电功能之外，很多小型工业手持设备也会选用这类接口作为调试端口，因为它的占用空间比标准USB接口小很多，贴片安装的方式也适合高密度布板的场景。设计的时候需要注意，接口的插入方向要和设备外壳的开口精准对位，外壳开口的尺寸要留出足够的插拔公差，避免出现插头插不到位、或者插拔时外壳刮伤插头胶芯的问题。同时要注意接口周围的元件布局，在接口插拔的受力方向上，不要布置高度过高的元件，避免插头插入时和周边元件产生干涉，也不要在接口正下方的PCB背面布置敏感的精密元件，因为回流焊时接口位置的热容量较大，背面的元件容易出现焊接不良的问题。

　　从结构可靠性的角度考量，这类连接器的插拔寿命通常能达到数千次以上，设计时金属弹片的弯曲行程经过反复校核，既保证插头插入时的接触压力足够，不会出现接触不良的问题，也不会因为弹片应力过大导致长期使用后出现塑性变形、弹性衰减的问题。塑料基座的耐温特性完全匹配无铅回流焊的温度曲线，过炉时不会出现基座变形、引脚移位的问题，金属屏蔽罩的边角都做了钝化处理，不会在生产组装过程中划伤操作人员的手，也不会刮伤设备内部的连接线。很多工程师在选型的时候容易忽略接口的插入深度尺寸，导致外壳开口和接口端面的间隙过大，不仅影响外观，也容易让灰尘、水渍顺着间隙进入设备内部，影响电路的可靠性，在结构适配的时候需要严格核对接口的凸台高度，和外壳的壁厚做精准匹配，保证装配后接口端面和外壳表面基本齐平。

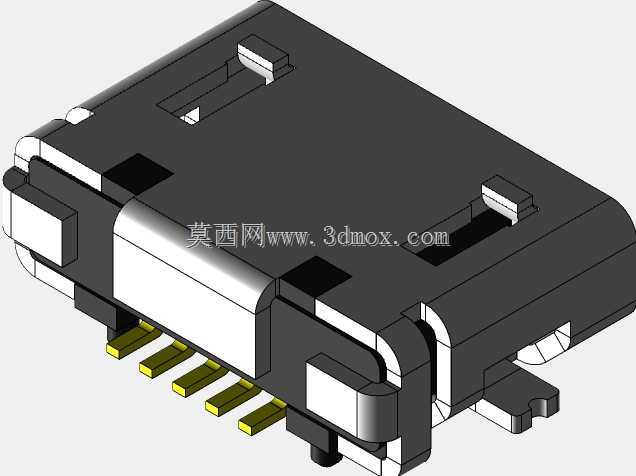

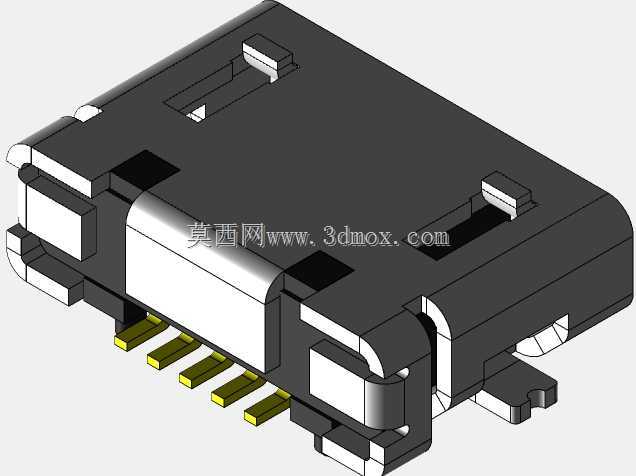

　　另外在三维建模的时候，要准确还原接口的所有细节特征，包括每个焊脚的尺寸、位置，屏蔽罩的卡扣形状，内部胶芯的避让空间，这样在做整机结构干涉检查的时候，才能提前发现布局上的问题，避免开模后才发现接口和外壳、周边元件存在干涉，造成不必要的改模成本。尤其是做便携类产品的时候，内部空间非常紧凑，每一个元件的占位尺寸都要精准，这类连接器的模型如果建得不准，很容易导致PCB板和结构件的装配出现偏差，影响整个项目的进度。
