单联七段LED数码显示器件结构设计

　　做了十几年结构设计，经手的数显类器件建模不下百款，这次的单联七段LED数码管结构，是针对工控面板、小型计数装置做的适配化建模，先从实际安装场景说起，这类器件最常出现在小型温控器面板、台式计数器、简易参数显示模块上，很多入门级工控设备不需要彩屏、不需要复杂点阵显示，仅需要0-9数字加少量字符提示，单联七段管就是成本最优的选择，比点阵模块省近六成的BOM成本，驱动电路也简单，用普通的BCD转七段解码芯片就能直接驱动，不需要额外写显示驱动代码，对小批量设备生产来说，能省不少调试工时。

　　建模的时候最先卡的是安装边界，很多新手建模容易忽略PCB插装的引脚间距，这款器件采用的是双列直插引脚布局，上下两排引脚分别对应七段的段选引脚与公共端引脚，引脚伸出本体的长度控制在3.2mm，刚好能穿过1.6mm厚的常规FR4 PCB，过波峰焊的时候不会因为引脚过长导致连锡，也不会因为引脚过短出现虚焊。引脚的直径做了0.5mm的公差适配，对应PCB上0.8mm的安装孔径，插装的时候不需要额外扩孔，手工插件也能顺利对位。

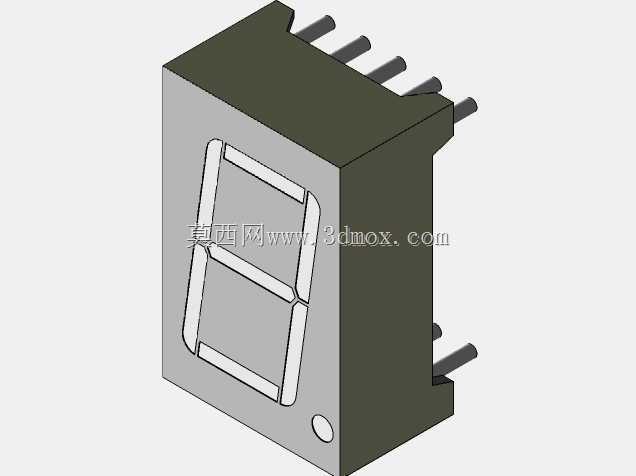

　　再说到本体的外形结构，数码管的显示面做了1.5°的轻微内凹，不是完全的平面，这个细节很多建模者会漏掉，实际生产中这个内凹是为了贴合表面的扩散膜片，避免膜片粘贴后出现边缘起翘，同时内凹结构能让LED芯片发出的光线在腔体内部完成一次漫反射，减少段与段之间的串光，不会出现显示数字“8”的时候相邻段漏光发虚的问题。本体的外壳采用深灰黑色的阻燃PP材质建模，外壳壁厚均匀控制在1.2mm，既满足注塑生产的壁厚要求，不会出现缩痕，也能起到遮光作用，避免侧面漏光影响显示对比度。

　　显示段的设计上，七个发光段的宽度统一为2.2mm，段与段之间的间隙留了0.8mm，这个尺寸是经过多轮打样验证的，在1.5米的常规观测距离下，数字的辨识度最高，不会因为段间隙过窄导致数字糊成一团，也不会因为段间隙过宽让数字显得零散。右下角的小圆点是小数点定位结构，建模的时候特意把小数点的发光面比七段面低0.2mm，避免小数点亮度过高抢了主数字的视觉重心，毕竟多数场景下小数点只是辅助显示，不需要过高的亮度。

　　安装定位方面，本体的底部两个对角做了0.3mm高的定位凸点，对应PCB上的两个定位孔，插件的时候先把凸点卡进定位孔，再插引脚，不会出现焊接的时候器件歪斜、显示面不在同一平面的问题。本体的总高度控制在7.5mm，适配常规的设备面板安装空间，面板上只需要开一个20mm*13mm的矩形窗口，加两个定位卡扣的槽位，就能把数码管从面板内侧卡进去，不需要额外打螺丝固定，装配效率比螺丝固定的款式高两倍以上。

　　实际选型的时候要注意，这类单联七段管的公共端分共阴和共阳两种，结构建模的时候引脚定义是按照行业通用的引脚排序做的，不管是共阴还是共阳版本，引脚的位置尺寸完全一致，不需要修改PCB布局就能直接替换不同极性的器件，对生产备料来说很友好，不会因为极性问题导致物料积压。另外建模的时候特意把显示面的边缘做了R0.5的圆角，不是尖锐的直角，一方面是注塑生产的时候避免尖角处出现应力开裂，另一方面装配的时候不会刮花面板上的透明保护片，减少装配过程中的不良率。

　　从散热角度考虑，数码管的工作电流一般在每段5-10mA，整体功耗很低，本体内部不需要额外做散热结构，但是建模的时候在引脚和内部芯片绑定的位置做了铜箔连接的让位空间，让引脚能直接和内部的散热铜箔接触，把芯片工作产生的少量热量通过引脚传导到PCB的铜箔上散掉，长时间工作也不会出现外壳过热、显示亮度衰减过快的问题。很多廉价数码管用久了亮度变暗，除了LED芯片本身的质量问题，很大一部分原因是散热没做好，热量积存在腔体内部加速了芯片的光衰，这个结构细节在建模的时候提前考虑进去，能有效提升器件的使用寿命。

　　还有一个容易被忽略的设计点，就是数码管本体的顶部两个卡扣结构，是用来卡装遮光罩的，有些设备使用环境光线很强，比如车间里的设备靠近照明灯管，或者户外的简易计数装置，强光下数码管的显示对比度会下降，这时候加装一个黑色的遮光罩就能大幅提升可读性，建模的时候预留的卡扣尺寸适配通用的遮光罩配件，不需要重新开模做定制遮光罩，用户可以根据使用场景自行选装，不用修改主体结构。
