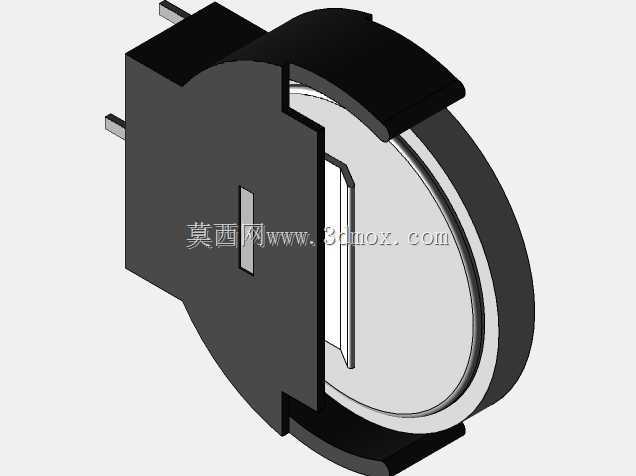

CR2032纽扣电池卧式插装固定座结构

　　在消费类电子、工控传感板卡、低功耗物联网终端的PCB设计环节里，纽扣电池的可靠固定一直是结构工程师需要反复打磨的细节，这款适配CR2032规格纽扣电池的卧式插装固定座，就是针对板载空间受限、需要降低整机堆叠高度的场景设计的固定结构。日常做板卡结构堆叠时，很多手持检测设备、无线传感节点、主板RTC供电模块，既需要纽扣电池提供长效的掉电保持供电，又不能让电池座突出板卡表面太多，挤占上层外壳或者其他元器件的安装空间，卧式安装的结构刚好能把电池的厚度方向顺着PCB板面排布，把垂直方向的占用高度压到最低，比立式电池座更适合薄型设备的内部布局。从功能特性来看，这个固定座采用半包式卡扣结构，主体的环形限位圈刚好贴合CR2032电池的圆周轮廓，

　　侧边的弹性卡扣能卡在电池的边缘台阶处，既可以把电池牢牢限制在座体内，不会因为设备运输、使用过程中的振动出现松脱断电，又预留了方便更换电池的拆卸间隙，不需要额外工具就能徒手完成电池更换，兼顾了固定可靠性和后期维护的便捷性。底部伸出的两个插装引脚，是按照标准PCB插装焊盘间距设计的，过波峰焊的时候可以直接插板焊接，不需要额外的固定结构，引脚同时承担了电气连接和机械固定的双重作用，焊接完成后电池座和PCB之间的连接强度足够应对常规的工业级振动测试要求。设计思路上，这款结构没有采用多余的包覆设计，只在电池的受力限位点做了加强筋处理，环形侧壁的厚度控制在刚好满足结构强度的最小值，既减少了注塑生产时的原料用量，

　　也尽可能缩小了电池座整体的占用面积，给PCB上其他元器件留出更多布线和摆放空间。卡扣的弹性臂长度经过反复校核，既保证卡扣有足够的夹持力，不会因为多次拆装出现塑性变形失去卡紧能力，又不会因为卡扣过紧导致电池拆装困难，甚至撬坏电池外壳或者周边元器件。安装边界方面，这个电池座焊接到PCB上之后，垂直板面方向的总高度仅略高于CR2032电池自身的厚度，水平方向的占用范围只比电池圆周大出侧壁和卡扣的厚度尺寸，布局时只需要在电池座周边预留出手指更换电池的操作空间，不需要额外预留结构避让位置，两个插装引脚的位置避开了常规PCB走线的密集区域，不会给板卡布线带来额外的难度。实际选型使用的时候，要注意这个结构适配的是标准厚度的CR2032纽扣电池，

　　不能兼容厚度更薄的CR2025或者CR2016电池，否则卡扣无法有效卡紧电池，容易出现接触不良的问题；插装焊接时要注意引脚的正负极标识，和PCB上的电池供电焊盘对应，避免装反导致电路反接损坏器件。在做跌落仿真验证的时候，这个结构的卡扣位置应力集中点做了圆角过渡处理，常规1.2米自由跌落的工况下，不会出现卡扣断裂、电池飞出的情况，能够满足消费电子和一般工业设备的可靠性要求。和市面上同类型的电池座相比，这个结构的卡扣位置设计在电池的侧上方，不会遮挡电池表面的型号标识，安装完成后依然可以清晰看到电池的型号和正负极标记，方便后期运维时核对电池规格，减少换错电池的概率。侧壁的缺口设计也方便观察电池的安装到位情况，装配的时候可以直接看到电池是否完全卡入座体，避免出现电池虚装、接触不上的问题。对于做低功耗便携设备、智能仪表、智能家居主控板的结构工程师来说，这种成熟的电池固定结构可以直接导入到整机装配模型里，不需要重新从零开始设计电池座结构，只需要核对安装尺寸和引脚位置，就能快速完成板卡供电部分的结构布局，大幅缩短产品开发的周期，减少结构验证的迭代次数。
