8芯螺纹锁紧式DIN圆形连接器结构

　　这款8芯螺纹锁紧式DIN连接器，是工业电气连接场景里的常用部件，日常在工业控制柜内部布线、传感器信号传输链路、小型机电设备的外接电源与信号接驳场景里都能见到它的身影，和普通卡扣式连接器不同，它采用螺纹旋合的锁紧结构，在存在小幅振动的设备工位上，不会因为长期运行的振动出现接插松脱、信号闪断的问题，可靠性比直插式结构高出不少。

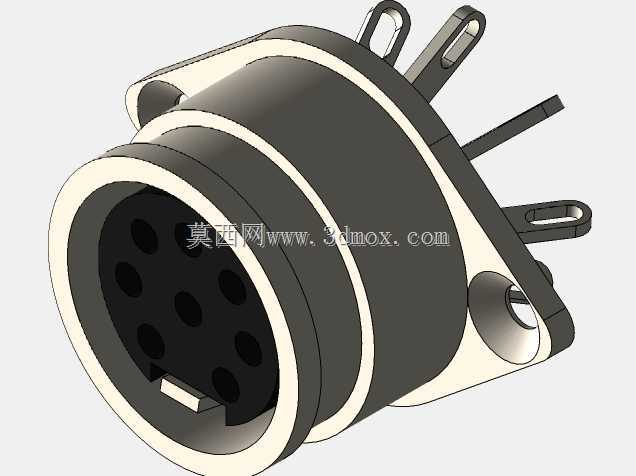

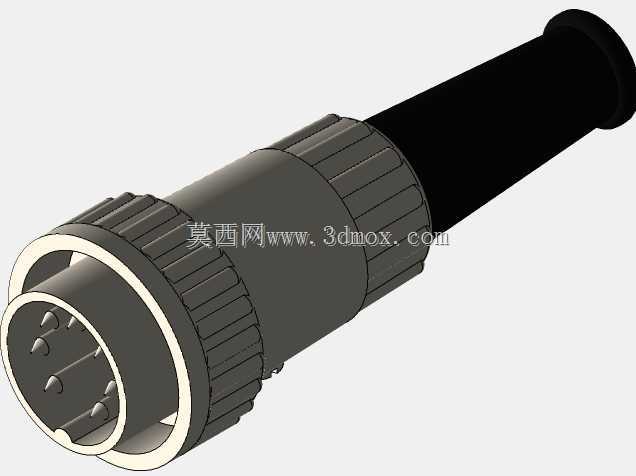

　　从实际使用的角度看，它的核心作用是实现多回路电信号的稳定接驳，8个插针的排布遵循DIN标准规范，插针与插孔的对位有防呆设计，插合时不需要反复核对点位，只要对准定位槽旋合外螺套即可完成安装，现场布线的操作效率很高。尾部的黑色护套是线缆防护结构，穿线后可以和线缆外护套紧密贴合，既可以避免线缆弯折处出现应力集中导致线芯断裂，也能阻挡日常工况下的灰尘、少量溅水进入接插内部，适配常规工业环境的使用要求。

　　设计这款连接器结构的时候，首先要考虑的是接插界面的配合公差，插针的伸出长度、插孔的接触弹片预紧力都需要匹配合理，既要保证插合时的接触电阻足够小，避免信号传输过程中出现过大压降，也要控制插合力在合理范围，不会出现现场徒手插装困难的问题。外层的螺套滚花是特意做的防滑结构，即使操作人员戴着手套，也能顺利旋紧螺套，不需要借助额外的扳手工具，适合现场快速布线的需求。金属壳体的壁厚做了均衡设计，既保证壳体有足够的结构强度，受到轻微外力磕碰时不会变形挤压内部插针，也不会因为壁厚过大导致整体重量超标，给设备端的安装接口带来额外负载。

　　安装边界方面，这款连接器的插合端外径、螺套的旋合行程都遵循对应DIN标准的尺寸要求，和同规格的插座配合时，旋合到位后会有明确的触感反馈，不需要额外做对位标记。尾部的线缆进线孔径适配常规外径的多芯屏蔽线缆，线缆固定位置的夹紧结构可以根据线缆外径做小幅调整，兼容一定线径范围的线缆，不需要针对不同线径单独更换尾部配件。整体的轴向长度在设计时做了优化，在柜内布线这类空间局促的场景里，不会因为连接器长度过大导致线缆弯折半径不足，也不会和相邻的其他接插件出现安装干涉。

　　实际选型使用时，这类螺纹锁紧连接器常被用在机床操作面板的信号连接、小型自动化设备的外接传感器集线连接、工业检测设备的信号传输链路里，相比航空插头类的大尺寸连接器，它的体积更小巧，8芯的配置刚好覆盖常规的低压信号、小功率电源的传输需求，不需要使用大芯数的连接器造成点位浪费。接插界面的绝缘基座采用耐温绝缘材质，长期工作在常规工业环境温度下不会出现绝缘性能下降的问题，插针表面的导电镀层可以降低接触电阻，长期反复插拔也不会出现接触不良的情况。螺套的锁紧行程设计合理，旋合过程中不会出现卡滞，锁紧后螺套和壳体之间的配合缝隙均匀，能有效阻挡粉尘进入接插内部，减少日常维护的清理工作量。
