外啮合齿轮油泵结构三维设计模型

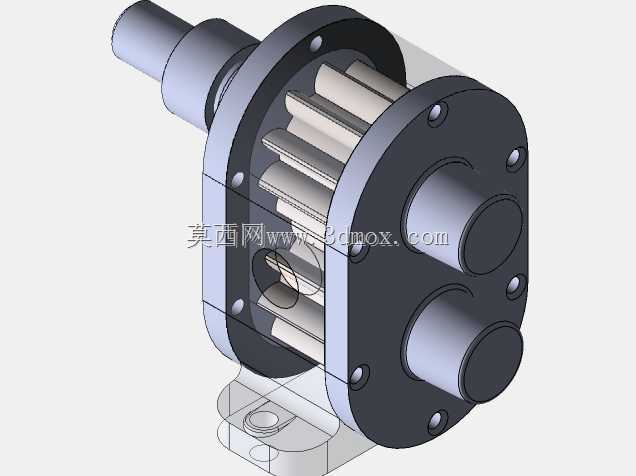

　　在液压传动系统、低压润滑供油回路以及小型流体输送工况中，外啮合齿轮泵是应用占比极高的动力元件，这款模型还原的是带安装支座的法兰式外啮合齿轮油泵完整装配结构，覆盖了从输入轴、齿轮副、泵体、端盖到密封紧固件、安装底座的全部细节，可直接用于液压系统原理演示、装配工艺拆解教学以及同类型产品改型设计的参考基底。从实际工况适配来看，这类齿轮泵通常适配黏度10-500cSt的矿物油类介质，常见于机床润滑系统、小型工程机械液压供油、农机液压回路以及燃油输送辅助单元，额定工作压力多在2.5MPa以下，属于低压大流量范畴的容积式泵，依靠啮合齿轮的齿槽容积变化完成吸排油动作，相比叶片泵、柱塞泵结构更简单，抗污染能力更强，对介质清洁度要求更低，

　　适合工况相对复杂、维护条件有限的户外作业设备配套。设计层面上，模型还原的齿轮副采用标准渐开线圆柱直齿，齿侧间隙控制在0.02-0.04mm区间，既保证齿轮转动无卡滞，又能将高压腔向低压腔的内泄漏控制在合理范围，避免容积效率过低；泵体采用分体式法兰连接结构，前后端盖通过内六角圆柱头螺钉与泵体主体锁紧，端盖与齿轮端面的轴向间隙由加工精度保证，通常控制在0.01-0.03mm，这一间隙是影响泵容积效率的核心参数，间隙过大会导致端面泄漏量激增，间隙过小则会在齿轮受热膨胀后出现端面刮擦、卡滞甚至烧蚀故障。输入轴采用阶梯轴结构，轴肩位置定位主动齿轮，轴伸端预留了联轴器安装的轴径与键槽结构，可直接匹配标准弹性联轴器连接驱动电机或内燃机输出轴，

　　轴与端盖的配合位置设计了密封槽位，可装配骨架油封防止介质沿轴向外泄漏，同时避免外部粉尘杂质进入泵腔内部。泵体下方集成的一体式安装支座设置了两个螺栓过孔，安装时可通过螺栓将泵体固定在设备的安装基面，安装孔的中心距、孔径尺寸匹配通用液压泵的安装规格，可直接替换同安装尺寸的同类型齿轮泵，无需额外改动机架安装位。从安装边界来看，这款齿轮泵的轴向总长度从轴伸端端面到后端盖外端面控制在适配小型设备安装空间的范围，径向最大尺寸为端盖法兰外径，安装时需预留轴伸端的联轴器装配空间，以及泵体侧面吸油口、压油口的管接头安装操作空间，吸油口通常设置在泵体径向下方位置，压油口设置在径向上方，安装时需注意油口方向不能接反，否则会导致泵无法正常吸油，

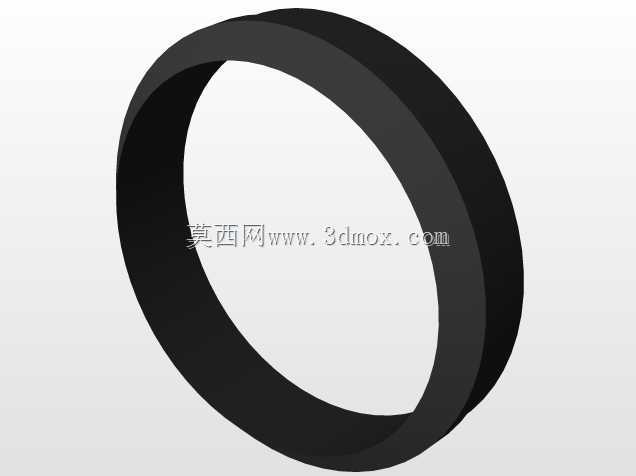

　　甚至出现轴封被高压油冲坏的故障。模型中所有配合面的公差配合都按照实际加工要求做了还原，比如齿轮内孔与轴的配合采用H7/k6过渡配合，端盖定位销与销孔采用H7/m6过盈配合，螺钉过孔与螺钉的间隙配合都符合机械设计手册的公差要求，拆解后可直接用于生成工程图，作为课程设计、产品改型的结构参考，也可用于装配干涉检查的验证练习，帮助设计人员理解齿轮泵的装配顺序与配合关系：装配时需先将主动齿轮、从动齿轮分别压装到对应轴上，装入泵体腔体内，再依次安装两侧端盖的密封件、轴承结构，穿入定位销定位后对角拧紧连接螺钉，最后手动转动输入轴确认无卡滞、无异常摩擦感后再完成后续的管路连接。这类齿轮泵的结构设计没有复杂的变量机构，零件总数少，加工工艺性好，齿轮、泵体、端盖都可采用常规机床加工完成，制造成本低，维修时仅需更换磨损的齿轮、密封件即可恢复性能，全生命周期的使用成本远低于其他类型的液压泵，这也是其在中低压液压系统中被广泛应用的核心原因。模型中还还原了泵体与端盖之间的密封垫片结构，该垫片除了密封结合面防止油液泄漏外，还可通过调整垫片厚度来微调齿轮的轴向间隙，适配不同加工精度的零件装配需求，在维修装配时可通过更换不同厚度的垫片来调整间隙至最优范围，保证泵的工作效率与使用寿命。
