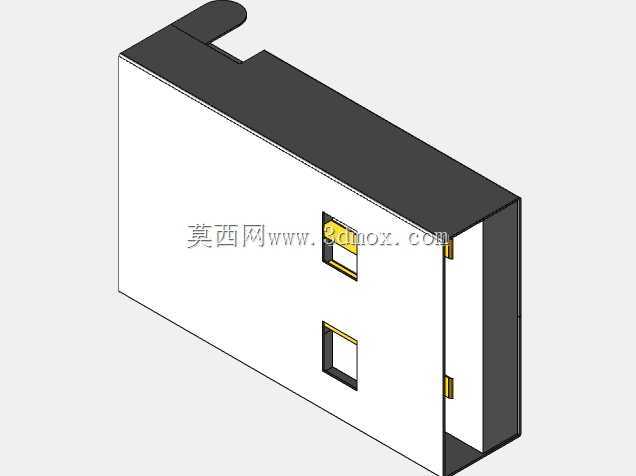

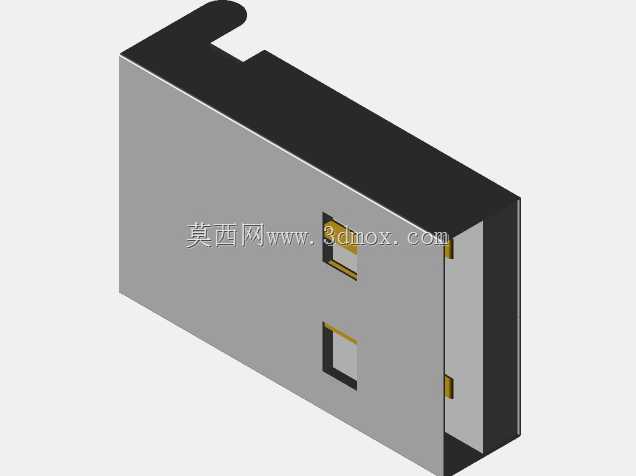

卧式USB A型接口连接器结构设计

　　在消费电子、工业控制设备、嵌入式硬件开发的各类场景里，板载卧式USB A型连接器是应用覆盖度极高的板级互联部件，这类卧式安装的接口区别于立式直插结构，在设备内部空间高度受限的场景下，能够大幅压缩接口区域的垂直占用空间，适配薄型壳体、紧凑型工控板、便携式检测设备的结构布局需求。从实际使用场景来看，这类连接器承担着USB协议下的数据传输与供电通路连接作用，既可以作为设备的上行接口连接上位机完成程序烧录、数据交互，也能作为下行接口外接U盘、鼠标、调试模块等外设，是硬件设备对外交互的核心物理通路之一。

　　设计这类卧式连接器时，首先要匹配PCB板的焊盘布局规范，插脚的间距、伸出长度、焊接面的平整度都要严格对应常规板厚的焊接公差要求，避免过波峰焊或者回流焊时出现虚焊、连锡、插脚歪斜的问题。外壳的金属屏蔽罩采用弯折成型结构，除了提供结构防护之外，还能形成连续的电磁屏蔽层，减少高速数据传输过程中外界电磁信号对差分信号线的干扰，同时屏蔽罩上设置的固定焊脚需要和PCB板上的接地焊盘对应，焊接后能够将屏蔽层可靠接地，提升接口的抗干扰能力。

　　从安装边界来看，卧式结构的接口贴板安装后，接口端面和设备外壳的开口位置需要预留0.1-0.2mm的装配间隙，既保证公头插入时不会被外壳卡滞，也能避免间隙过大导致外观缝隙超差、防尘性能下降。接口内部的胶芯结构采用耐高温绝缘材质，承载内部的金属接触弹片，弹片的接触位置、弹性行程经过反复校核，保证公头插入后接触电阻稳定，经过上千次插拔后依然能保持可靠的接触压力，不会出现接触不良、供电压降过大的问题。胶芯上的定位槽和防呆结构和标准USB A型公头完全匹配，能够避免公头反插损坏内部弹片，同时插入时的阻尼感符合通用使用习惯，插拔力度控制在用户易感知但不会过松或过紧的区间。

　　在结构细节处理上，连接器尾部的线脚或者插脚做了防拉脱设计，当外接设备的线缆受到意外拉扯时，应力会先作用在外壳的固定结构上，不会直接传递到焊接点导致焊盘脱落。外壳顶部的定位凸台能够在设备组装时和壳体内部的定位筋配合，限制连接器在PCB板上的位移，即使长期受到插拔的侧向力，也不会出现焊盘开裂、接口移位的问题。针对工业场景使用的需求，这类结构的连接器在设计时也考虑了耐温性能，绝缘部件可以承受焊接时的高温冲击，金属部件做了防锈镀层处理，在温湿度变化较大的工况下也不会出现氧化锈蚀导致的接触失效。

　　建模过程中，所有配合尺寸都严格遵循USB-IF的物理层规范，接口内部的腔体尺寸、弹片的位置度、外壳的开口尺寸都和公头的尺寸链做了公差匹配，保证不同厂商生产的标准USB A型公头都能顺利插入，不会出现插不进、松动脱出的问题。同时模型还原了实际生产中的工艺细节，比如金属屏蔽罩的弯折接缝、胶芯的注塑进胶点位置、插脚的倒角处理，都和量产零件的实际状态一致，结构工程师在做整机布局时，可以直接调用这个模型完成PCB排布、壳体开口设计、装配干涉检查，不需要再反复核对接口的安装尺寸，能够大幅缩短硬件开发阶段的结构设计周期，避免因为接口尺寸匹配错误导致的开模返工、装配干涉等问题。
