8欧姆圆形动圈式扬声器结构三维设计

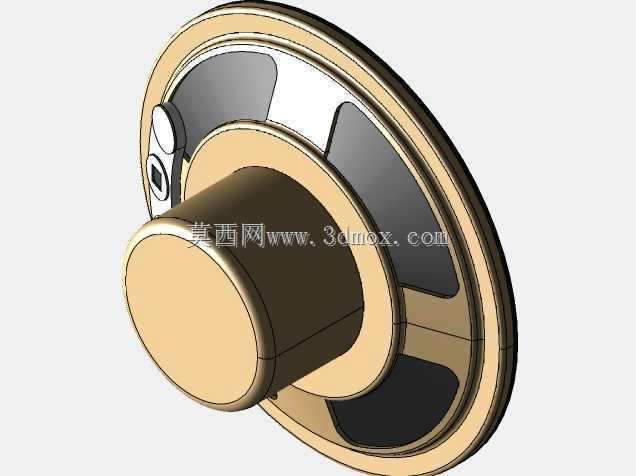

　　这款8欧姆阻抗的圆形动圈扬声器，是音频电声转换场景中应用极广的基础部件，日常能在桌面便携音箱、公共广播吸顶终端、车载内嵌音响单元、小型消费类电子发声模块里见到它的身影，核心作用是将前端传输的模拟音频电信号，通过电磁感应带动振膜做往复振动，推动周边空气产生对应频率的声波，完成电信号到可听声信号的转换。从结构设计逻辑来看，整个部件采用同轴对称布局，所有功能组件都围绕中心轴线排布，能最大程度降低振动过程中的偏心力矩，避免发声时出现额外的谐振杂音，保证不同频段声音输出的一致性。外露的中心圆柱形结构是定心支片与音圈的组合防护端盖，这个部位的直径尺寸直接决定了音圈的可活动行程，设计时预留了足够的轴向活动余量，

　　既可以满足大动态低频信号下的振膜位移需求，又能通过端盖的限位结构防止音圈在大振幅工况下出现擦圈、脱位的故障。外围的环形盆架采用一体化冲压成型结构，边缘做了等距分布的安装定位缺口，安装时可以通过卡扣或者微型螺丝快速固定在设备的壳体安装位上，盆架的外圈直径是整机安装开孔的核心匹配尺寸，设计时严格控制了外圈的圆度公差，保证装入对应规格的安装孔后不会出现松动、偏斜的问题。盆架内侧预留了磁路组件的安装卡槽，内置的环形磁钢与T铁、华司组合成均匀的磁间隙，音圈恰好悬浮在这个磁间隙当中，当音频电流通过音圈导线时，会在磁场作用下产生轴向的驱动力，直接带动与音圈粘接的锥盆振膜做往复运动。振膜采用复合纸质加阻尼涂层的材质搭配，

　　边缘的折环做了均匀的波浪形结构，既能为振膜提供稳定的弹性支撑，又能吸收振膜振动时产生的分割振动，减少高频段的失真。磁路组件的背部做了封闭式的后盖结构，可以阻挡背部的反向声波向外衍射，避免前后声波抵消导致的低频声压损失，同时后盖的平面结构也能在部分安装场景中直接贴合设备内部的隔音棉，进一步提升腔体的声学密封性。在实际选型适配时，首先要确认安装面的开孔直径与盆架外圈尺寸匹配，预留0.1到0.2毫米的安装间隙方便装配，同时要注意中心端盖的轴向突出尺寸，避免安装后与设备内部的电路板、电池等其他部件产生结构干涉；接线部位从盆架侧方引出，设计时预留了足够的导线弯折空间，装配时不需要过度拉扯导线就能完成与功放电路板的焊接，减少接线端的应力损伤。

　　整个部件的所有配合面都做了圆角过渡处理，没有尖锐的冲压毛边，既可以避免装配过程中划伤操作人员的手部，也能防止尖锐边角割伤连接导线的绝缘层，降低使用过程中出现电路短路的风险。针对不同的安装场景，这款扬声器的盆架结构还可以灵活调整安装耳的位置，不管是嵌入式安装在塑料壳体上，还是通过支架悬空固定在音箱腔体内部，都能保证结构连接的稳定性，不会因为长期振动出现连接松动的问题。
