卧式承压储液罐体带支腿法兰接口结构

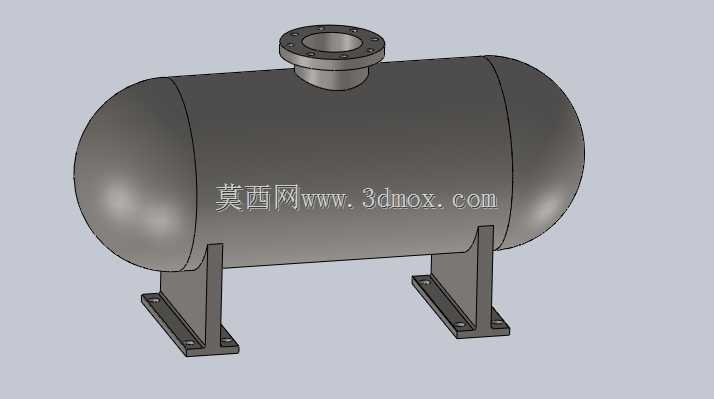

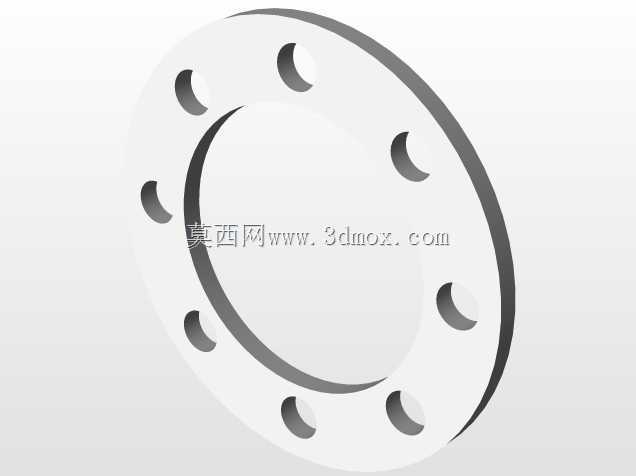

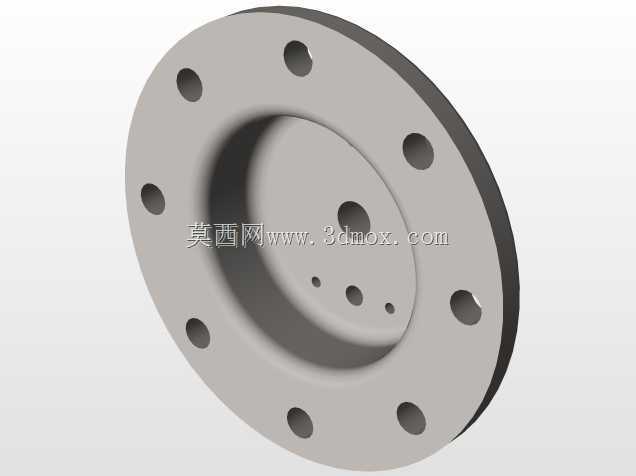

　　在化工流体输送、供热系统配套、中小型工业制程的流体暂存环节，这类卧式承压储液结构是应用频次极高的静设备单元，区别于立式储罐的占地特性，卧式布局更适配厂房层高受限、需要沿管线走向就近布置的现场工况，能有效缩减管路连接长度，降低沿程阻力损失。从结构设计逻辑来看，筒体采用标准等径直段搭配两端标准椭圆封头的组合形式，椭圆封头的曲面曲率过渡能均匀分散内部介质压力带来的筒壁应力，避免直角结构带来的应力集中问题，相比平盖封头可在同等承压等级下降低板材厚度，控制整体设备自重。顶部设置的凸缘法兰接口为介质进出或安全附件安装预留了标准连接位，法兰端面的螺栓孔均布设计符合通用管路连接件的互换性要求，可直接匹配对应公称通径的管道、阀门或者安全阀、

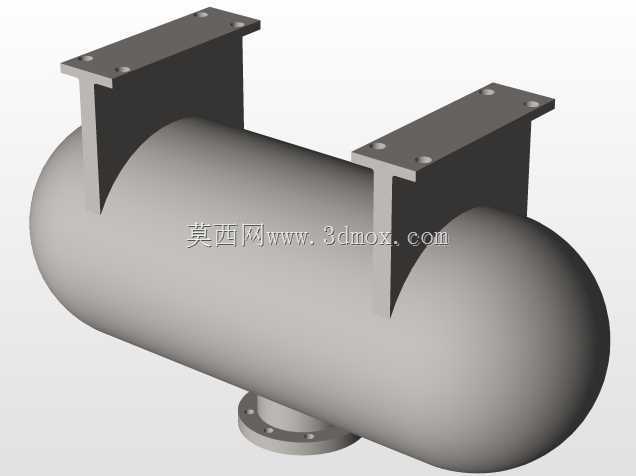

　　压力表等安全附件，无需额外做接口改制。支撑结构采用两个对称布置的鞍式支腿？不对，是板式焊接支腿，每个支腿底部带安装底板，底板上预留的地脚螺栓孔可直接与混凝土基础或者钢架平台做固定连接，支腿与筒体的连接位置做了局部贴板补强，避免支腿焊接位置的筒壁局部应力过大，在设备满载、内部带压的工况下，支撑载荷能通过贴板均匀分散到筒壁区域，不会出现局部压溃或者焊缝撕裂的问题。设计过程中首先要明确的是安装边界约束：两个支腿的底板安装孔中心距需要匹配现场基础的预埋螺栓间距，设备整体的总长度、筒体直径决定了设备就位所需的横向安装空间，顶部法兰的端面高度要匹配外接管线的布设标高，避免安装时出现管线强行对位产生的附加应力。

　　筒体的直段长度与封头深度的比例经过优化，既保证了足够的储液容积，又不会因为长径比过大导致筒体自身刚性不足，在运输或者吊装过程中产生永久形变。这类罐体的实际用途覆盖多个工业场景：在供热系统中可作为凝结水回收的暂存罐，收集管网回流的高温凝结水，缓冲系统的压力波动；在中小型化工制程中可作为中间物料的缓冲罐，平衡前后工序的流量差，避免泵组出现抽空或者过载的情况；在压缩空气系统中也可作为小型储气单元，稳定管网压力，过滤部分冷凝积液。结构细节上，支腿的高度设计预留了底部排污操作空间，后续可在筒体最低位置加装排污阀，方便定期排出罐内沉积的杂质，不需要额外抬高设备。筒体与封头的焊接接头采用全焊透结构，符合承压设备的焊接要求，

　　所有外露的焊接边缘都做了圆弧过渡处理，减少应力集中点的同时也能避免尖锐边角对安装人员造成磕碰伤害。建模过程中需要严格控制各部分的形位公差：法兰端面与筒体轴线的垂直度要控制在标准允许范围内，否则外接管道安装时会出现密封面偏斜，导致运行过程中出现介质泄漏；两个支腿的底板底面要保证共面，避免设备就位后出现支腿悬空、局部载荷过大的问题；法兰上的螺栓孔中心圆直径、孔位角度偏差要符合连接件的互换性要求，保证现场安装时螺栓能顺利穿入，不需要现场扩孔修正。从选型适配的角度来看，这类结构的尺寸参数可根据实际需求做等比例缩放，调整筒体直径、直段长度即可匹配不同的容积需求，调整法兰的公称通径、压力等级即可适配不同的管路参数，调整支腿高度即可匹配不同的安装标高要求，整体结构的模块化程度较高，可衍生出多种参数规格的产品，适配不同行业的使用需求。在现场安装环节，需要先核对设备的整体外形尺寸与安装空间的匹配度，确认支腿安装孔与基础预埋螺栓的位置对齐后再进行紧固，设备就位后要调整水平度，避免罐体倾斜导致内部介质流态异常、液位测量不准的问题；外接管路与顶部法兰连接时，要保证管路的载荷由独立的管架承担，不要将管路重量全部压在罐体法兰上，避免长期运行后法兰连接处出现变形泄漏。
