菠萝削皮斩波处理设备结构设计

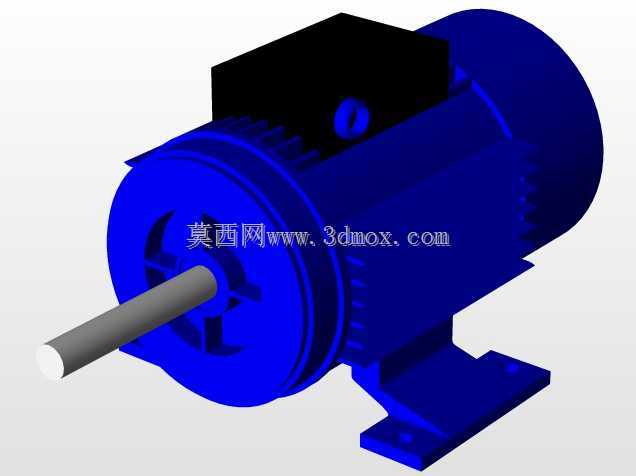

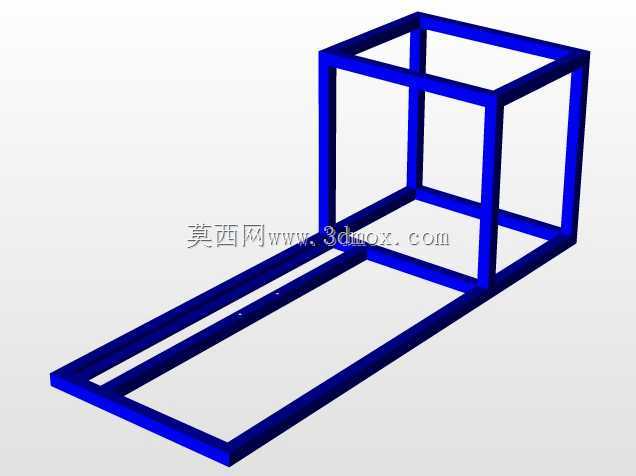

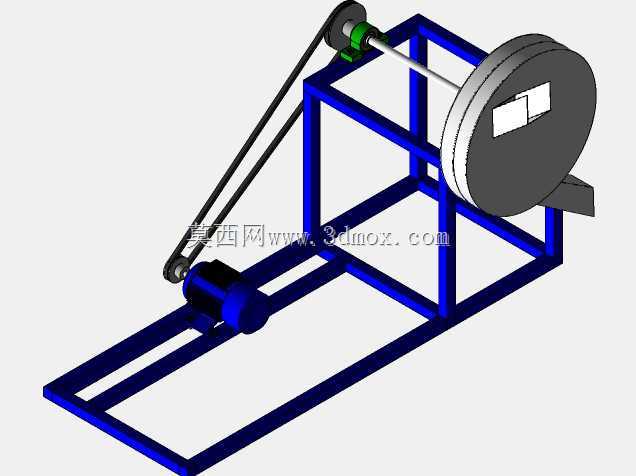

　　这套斩波处理设备主要面向热带水果初加工场景，针对菠萝这类外皮坚硬、果肉纤维粗硬的果品，完成削皮后的果肉斩切分块作业，适配小型果蔬加工坊、农贸档口的小批量处理需求，单批次可处理1-3公斤果肉，刚好匹配小体量经营场景的单次加工量，避免大批量处理带来的果肉氧化变质问题。从结构布局来看，设备采用方管焊接的框架式机架，整体为落地式安装结构，机架底部预留了平整的安装基准面，可直接通过膨胀螺栓固定在水泥操作台面，也可加装减震脚垫放置在普通工作台面，安装边界宽度不超过800毫米，纵深不超过1200毫米，高度控制在900毫米以内，不会占用过多操作空间，适配多数小型加工场所的场地条件。动力端采用卧式电机布置在机架下部的延伸安装位，

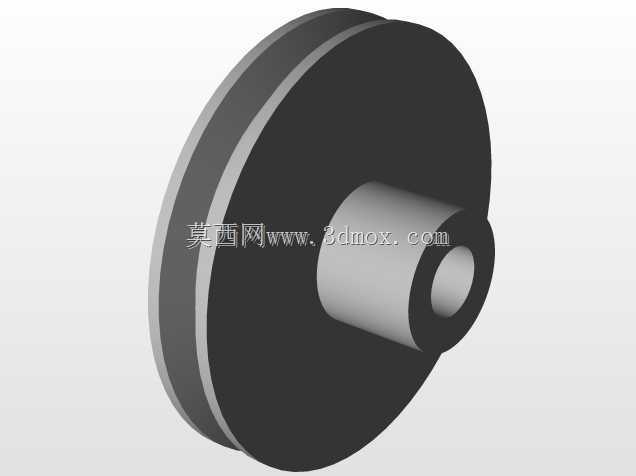

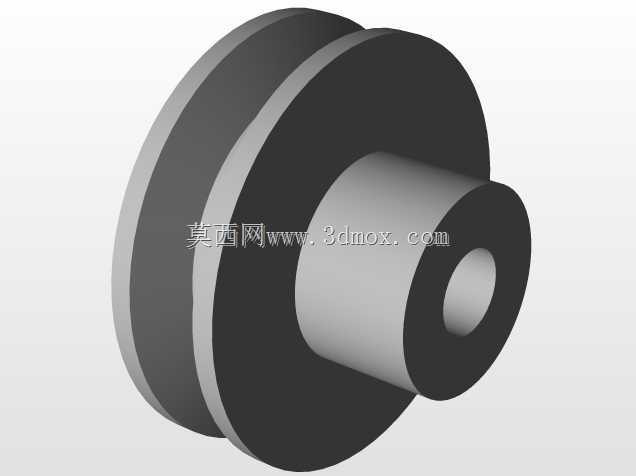

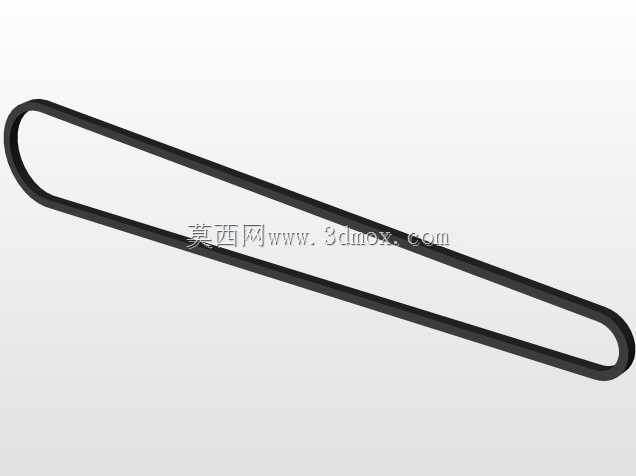

　　通过V带传动将动力传递到上部的主轴组件，带传动的布局特意拉长了中心距，既可以在传动过程中缓冲斩切作业带来的冲击载荷，也能避免电机与上部切削工位距离过近，防止加工过程中的果汁、果屑飞溅到电机外壳造成腐蚀或电路故障。主轴上安装的大直径飞轮是这套设备的核心功能部件，飞轮本身具备储能作用，在斩切果肉的瞬间释放动能，即便遇到菠萝内部的硬芯部位，也不会出现电机卡滞、转速骤降的问题，保证斩切面平整，不会出现果肉撕扯、纤维粘连的情况。飞轮侧面安装的斩切刀座采用快拆式设计，可根据加工需求更换不同刃口形状的刀片，调整斩切后的果肉块尺寸，刀座与飞轮的连接面做了定位止口设计，每次更换刀片后不需要重新做动平衡校准，减少日常维护的调整工作量。

　　进料导向槽布置在飞轮的切线方向，操作人员只需将削皮后的菠萝从导向槽匀速推入，高速旋转的斩刀就会将果肉切成均匀的块状，从出料口滑落至下方的收集容器，整个作业过程不需要手部靠近切削区域，设备的飞轮外侧预留了安装安全防护罩的连接孔位，实际投产使用时加装亚克力防护罩，可完全避免切削过程中果屑飞溅、刀片误触的安全隐患。设计过程中特意将传动带的张紧机构做了滑道式设计，电机安装板通过长圆孔固定在机架上，调整皮带张紧度时不需要拆卸其他部件，只需松开固定螺栓移动电机位置即可，日常维护门槛极低，不需要专业维修人员即可完成常规保养。机架的方管连接处全部采用满焊工艺，焊接后做了打磨整平处理，整体刚性足够承受斩切作业带来的周期性冲击，不会出现机架晃动、

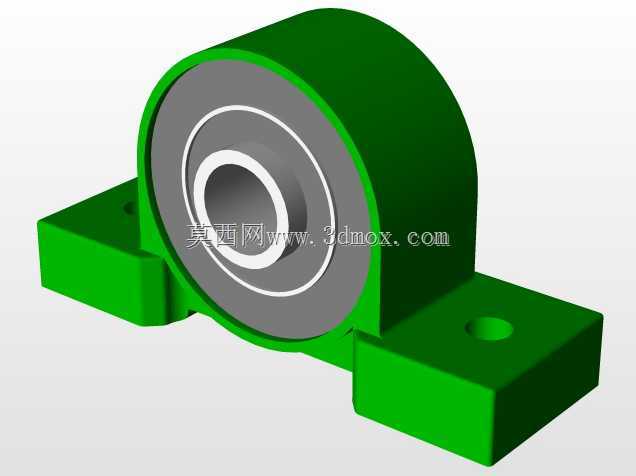

　　焊缝开裂的问题，主轴的两个支撑轴承座采用对开式结构，固定在机架上部的横梁上，轴承选用带密封圈的深沟球轴承，可阻挡果屑、果汁进入轴承内部，延长轴承的更换周期。设备的出料端做了倾斜导料板设计，斩切完成的果肉可顺着导料板自动滑出，不会在设备内部堆积残留，导料板通过螺栓固定在机架上，可快速拆卸清洗，满足食品加工场景的卫生清洁要求。从实际作业效率来看，这套设备连续作业时每小时可处理120-150公斤菠萝果肉，处理效率是人工斩切的6-8倍，而且切出的果肉块尺寸均匀，损耗率比人工处理低15%左右，非常适合小型菠萝加工经营场景使用。
