杆端关节向心铰接组件系列结构设计

　　做机械结构铰接设计的工程师大多接触过这类杆端关节组件，在工程机械的动臂铰接点位、自动化生产线的连杆传动机构、液压油缸的杆端连接位、甚至轨道交通车辆的悬挂连杆端部，都能见到这类零件的身影。它的核心作用是在两个存在相对摆动、甚至小角度偏转的构件之间传递载荷，同时补偿安装过程中产生的同轴度误差，避免刚性连接在交变载荷下出现应力集中断裂的问题。

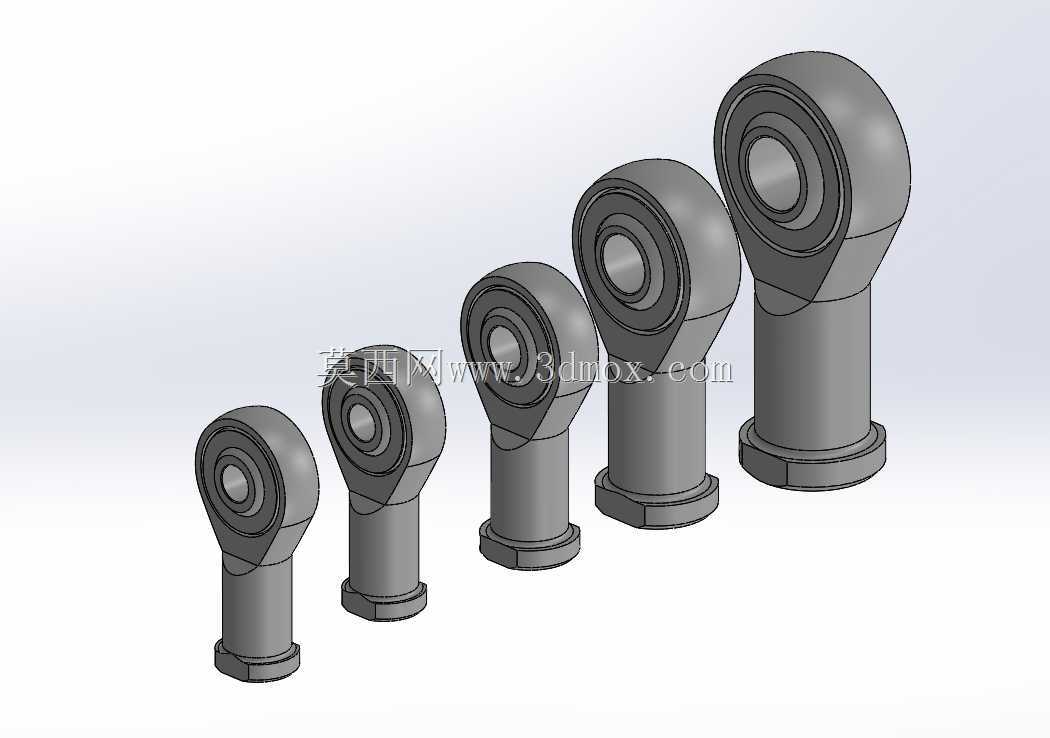

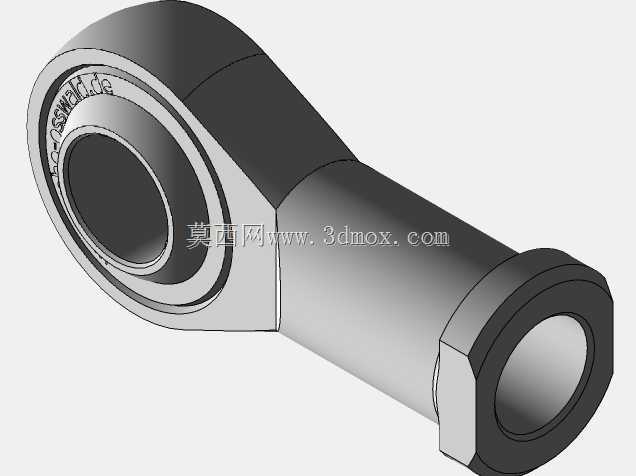

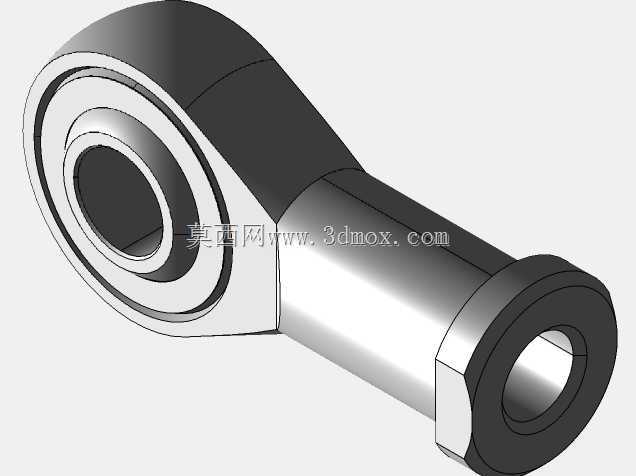

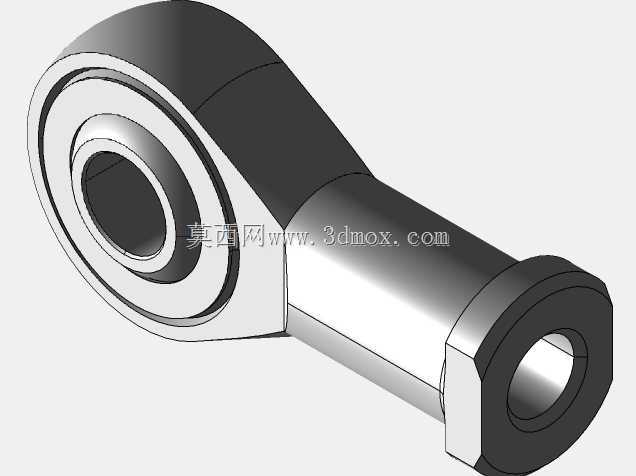

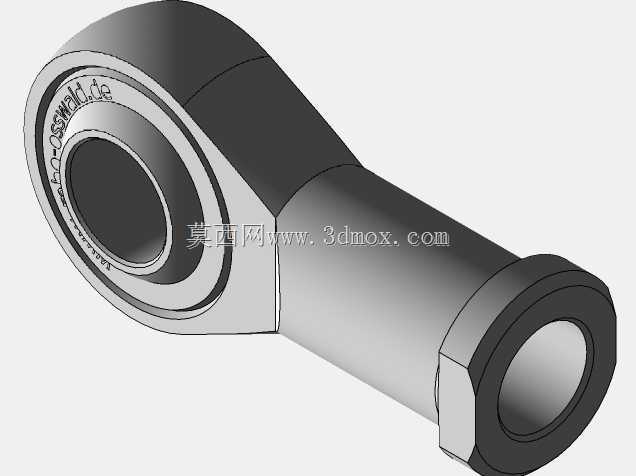

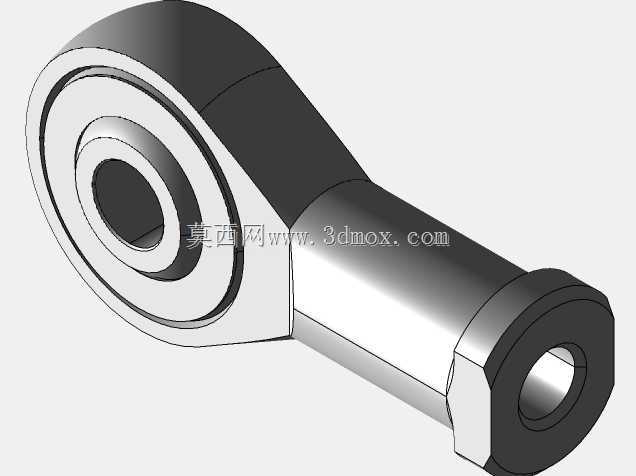

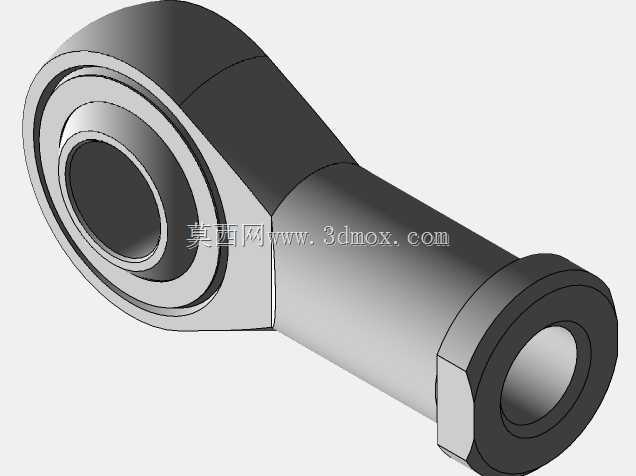

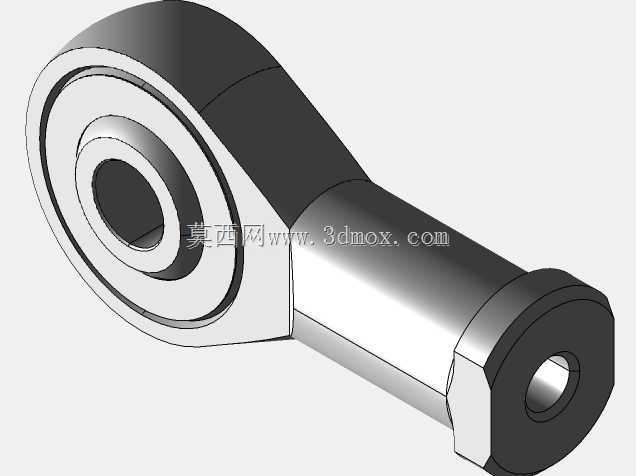

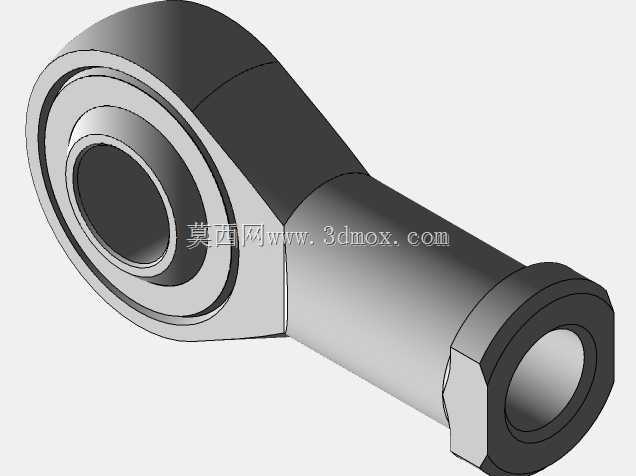

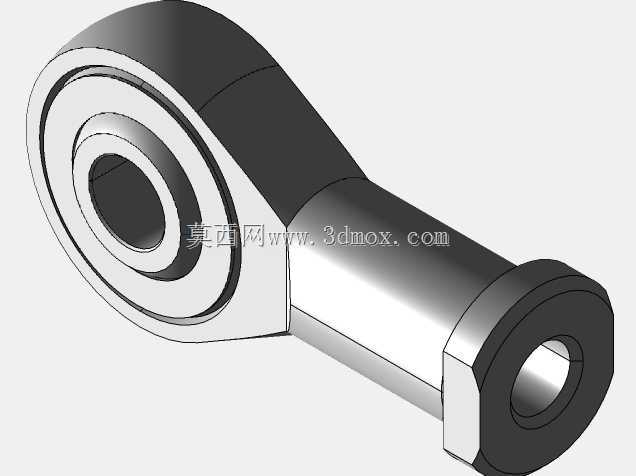

　　这次梳理的系列化杆端组件，覆盖了五种不同的载荷等级规格，从最小规格适配轻载气动连杆、检测设备摆臂，到最大规格适配重载液压油缸、工程机械举升臂，整个系列的内圈孔径、杆体外径、安装螺纹长度都按照载荷梯度做了匹配设计。设计之初最先敲定的是内圈的球面配合结构，内圈采用淬硬轴承钢加工，外球面与杆体端的内球面做研磨配合，保证在±15°的摆角范围内，接触面始终保持均匀贴合，不会出现局部点接触导致的早期磨损。内圈的内孔设计为通孔结构，可适配圆柱销、螺栓两种连接方式，孔壁的粗糙度控制在Ra0.8以内，避免连接销在孔内出现微动磨损。

　　杆体部分的结构做了分区设计，靠近球头的位置做了加厚过渡圆角，这个位置是应力集中的高发区，圆角半径按照杆径的0.2倍取值，同时做了表面滚压强化处理，提升交变载荷下的疲劳强度。杆身部分设计为外螺纹结构，螺纹精度选用6g级，方便用户根据实际安装距离调整旋合长度，螺纹尾部设计有退刀槽，避免螺纹加工到根部出现应力断裂，同时退刀槽的宽度足够容纳锁紧螺母，安装时可以通过双螺母锁紧的方式固定杆体的旋入长度，防止设备运行过程中螺纹松动。

　　安装边界方面，最小规格的组件球头外径仅16mm，杆体外径8mm，适配M8的安装螺纹，安装时预留的径向摆动空间不小于22mm即可，适合安装空间紧凑的轻载机构；中间规格的组件球头外径从22mm到35mm不等，适配M12到M24的外螺纹，径向预留空间对应为30mm到45mm，多用于通用自动化设备、农用机械的连杆机构；最大规格的组件球头外径达到45mm，杆体外径30mm，适配M30的安装螺纹，径向需要预留至少58mm的摆动空间，单颗额定动载荷能达到120kN，可满足重载工程机械的铰接需求。

　　实际选型应用时，不能只看静态额定载荷，还要结合工况的摆动频率、偏转角度、环境介质来调整选型。比如在粉尘较多的矿山设备上使用时，需要在球头位置额外加装防尘密封圈，避免粉尘进入球面配合面造成磨粒磨损；在有腐蚀介质的化工设备上使用时，杆体和内圈都要选用不锈钢材质，表面做钝化处理；在高频摆动的自动化设备上使用时，需要在球头位置设计注油孔，定期加注润滑脂降低摩擦系数，延长使用寿命。

　　建模过程中，球面配合的间隙控制是重点，间隙过小会导致摆动卡滞，尤其是在低温环境下材料收缩后容易出现抱死问题；间隙过大则会出现铰接窜动，影响机构的传动精度，这次的系列模型按照不同规格把球面配合间隙控制在0.01mm到0.03mm之间，小规格取小间隙保证传动精度，大规格取稍大间隙补偿重载下的变形量。另外杆体的螺纹部分和球头内球面的同轴度控制在0.02mm以内，避免安装后出现附加弯矩，导致杆体在交变载荷下过早断裂。

　　很多新手工程师在做这类铰接结构设计时，容易忽略安装时的偏转余量，把铰接点当成完全的刚性铰来设计，实际设备运行时因为机架焊接变形、安装累计误差，铰接点往往存在3°到8°的附加偏角，这时候这类带球面配合的杆端组件就能很好地补偿这些误差，避免连杆出现弯曲变形、连接螺栓被剪断的问题。另外在做连杆长度调整时，这类带外螺纹的杆端组件不需要额外加工调整垫片，只需要旋转杆体调整旋合长度，再用锁紧螺母固定即可，安装调试的效率比固定铰支座高很多。

　　从维护角度来说，这类组件属于易损件，系列化的尺寸设计可以做到不同规格之间的安装接口具备一定的互换性，设备维护时不需要重新加工连接座，直接更换对应规格的组件即可，大幅降低停机维护的时间成本。针对不同的应用场景，还可以在这个基础模型上做衍生设计，比如把外螺纹杆改成内螺纹孔、在球头侧面加装注油嘴、给内圈加装自润滑PTFE衬套实现免维护，都可以在现有结构上快速调整完成。
