22针双列直插IC插座电子接插件结构

　　在电路板级硬件开发与电子装联场景中，双列直插式IC插座是连接直插封装集成电路与印刷电路板的核心转接部件，这款22针规格的IC插座，适配引脚数为22的标准双列直插封装芯片，在原型验证、小批量试制、需要频繁更换芯片的测试场景中应用极为广泛。不同于直接将IC引脚焊接在PCB上的装联方式，使用该类插座可以避免芯片反复拆装过程中对PCB焊盘造成的损伤，同时也能在芯片出现故障时快速完成替换，大幅降低后期维护的拆焊难度，尤其适合教学实验平台、可编程器件开发板、需要定期升级固件的直插式主控电路场景。

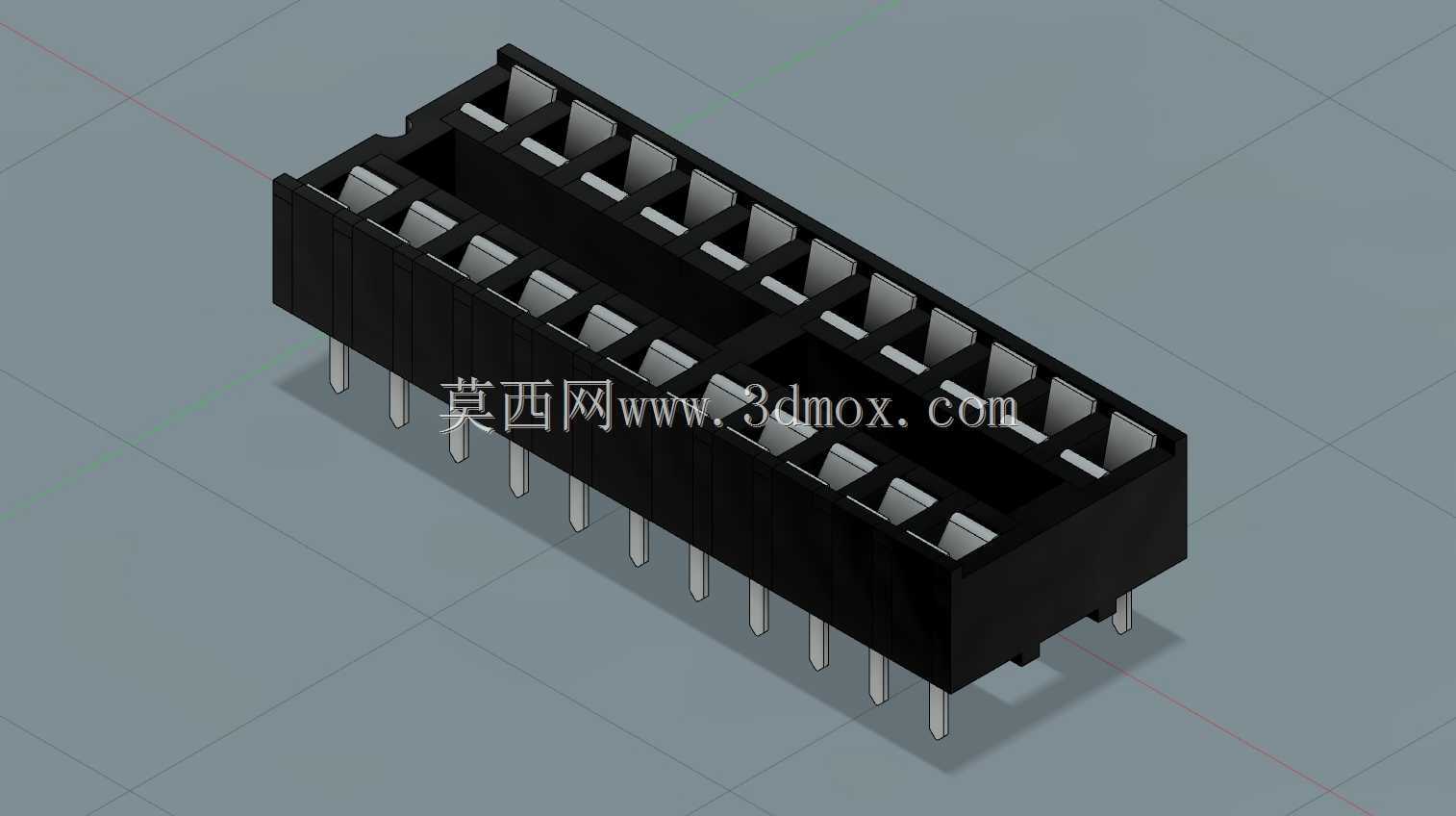

　　从结构设计来看，这款插座采用双排对称布局，每排设置11个接触端子，端子采用弹性铜合金材质冲压成型，接触部位设计有向内收拢的弹性夹持结构，当IC引脚插入时，弹性臂会产生恒定的接触压力，保证引脚与插座端子之间的低阻连接，避免长期使用后出现接触不良、信号传输中断的问题。插座的主体基座采用耐高温绝缘工程塑料注塑成型，材料具备良好的介电性能，能够承受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题，同时塑料基座的绝缘性能可以有效避免相邻排端子之间出现爬电、短路的风险，满足常规低压电子电路的绝缘安全要求。

　　在安装边界设计上，这款插座严格遵循标准DIP封装的尺寸规范，相邻同排引脚的中心间距为100密耳，也就是2.54mm，这是通用直插电子元件的标准引脚间距，能够匹配市面上绝大多数通用PCB设计的焊盘布局，两排引脚之间的跨距为300密耳，也就是7.62mm，对应22针DIP封装芯片的两排引脚间距，安装时无需对PCB焊盘做自定义修改，直接按照标准封装库的焊盘设计即可完成装配。每个引脚的伸出长度经过精准控制，既能够保证穿过常规厚度的PCB板后露出足够的焊锡浸润长度，又不会因为引脚过长导致焊接后出现引脚之间的锡连问题，引脚末端采用平直裁切设计，能够顺利插入PCB的金属化过孔，降低插装过程中的引脚弯折概率。

　　接触端子的设计充分考虑了多次插拔的使用寿命，弹性臂的弯折角度经过反复校核，在保证足够夹持力的同时，不会因为插拔次数过多出现弹性疲劳、夹持力下降的问题，正常使用场景下可以承受上百次的芯片插拔而不出现接触失效的问题。基座上的每个端子插孔都设计有导向倒角，在插入IC芯片时，即使引脚存在微小的位置偏差，也能顺着倒角顺利滑入接触端子的夹持位置，避免插装过程中出现引脚弯折、插孔损伤的问题。基座的两端设计有一定的拔插余量空间，在需要拆卸芯片时，可以使用一字螺丝刀或者专用IC起拔器从两端缝隙均匀施力，平稳将芯片从插座中顶出，避免单边施力导致的引脚弯折、插座基座损坏问题。

　　在实际选型应用中，这类22针IC插座除了用于安装对应引脚数的DIP封装IC之外，也可以作为通用的双排22针直插接插件使用，用于电路板之间的信号转接、外接排线的连接等场景，只要引脚间距匹配，都可以利用该插座实现可拆式的连接。在三维建模过程中，需要重点关注引脚的位置度公差，每个引脚的中心位置偏差需要控制在0.1mm以内，否则会出现插装时引脚无法对准PCB焊盘的问题，同时基座的外形尺寸需要和周边元件保持足够的安全间距，避免插座安装后和周边的电容、电阻等元件出现结构干涉。建模时还需要还原端子内部的弹性结构细节，方便在做结构装配仿真时验证IC插入过程中的干涉情况，提前预判插装时可能出现的结构问题，为PCB布局的元件间距设置提供准确的三维参考。
