通用1英寸间距8针SIP排针连接结构

　　在工业控制板卡、老式通讯设备、测试治具以及部分定制化电子设备的板间连接场景中，单排直插式排针始终是可靠性与成本平衡度极佳的连接选择，本次呈现的8针SIP连接结构，正是针对1英寸安装间距需求设计的直插连接部件。这类排针的实际用途十分明确，主要承担两块平行印制电路板之间的垂直信号传输、小电流供电通路连接，或是作为板卡对外的外接信号引出接口，在需要频繁插拔调试的测试工位、需要模块化拆分的设备内部，这类直插排针相比焊接引线的方式，装配效率更高，后期维护更换也更便捷，不需要反复拆焊电路板焊盘，能有效降低维护过程中对PCB基材的损伤。

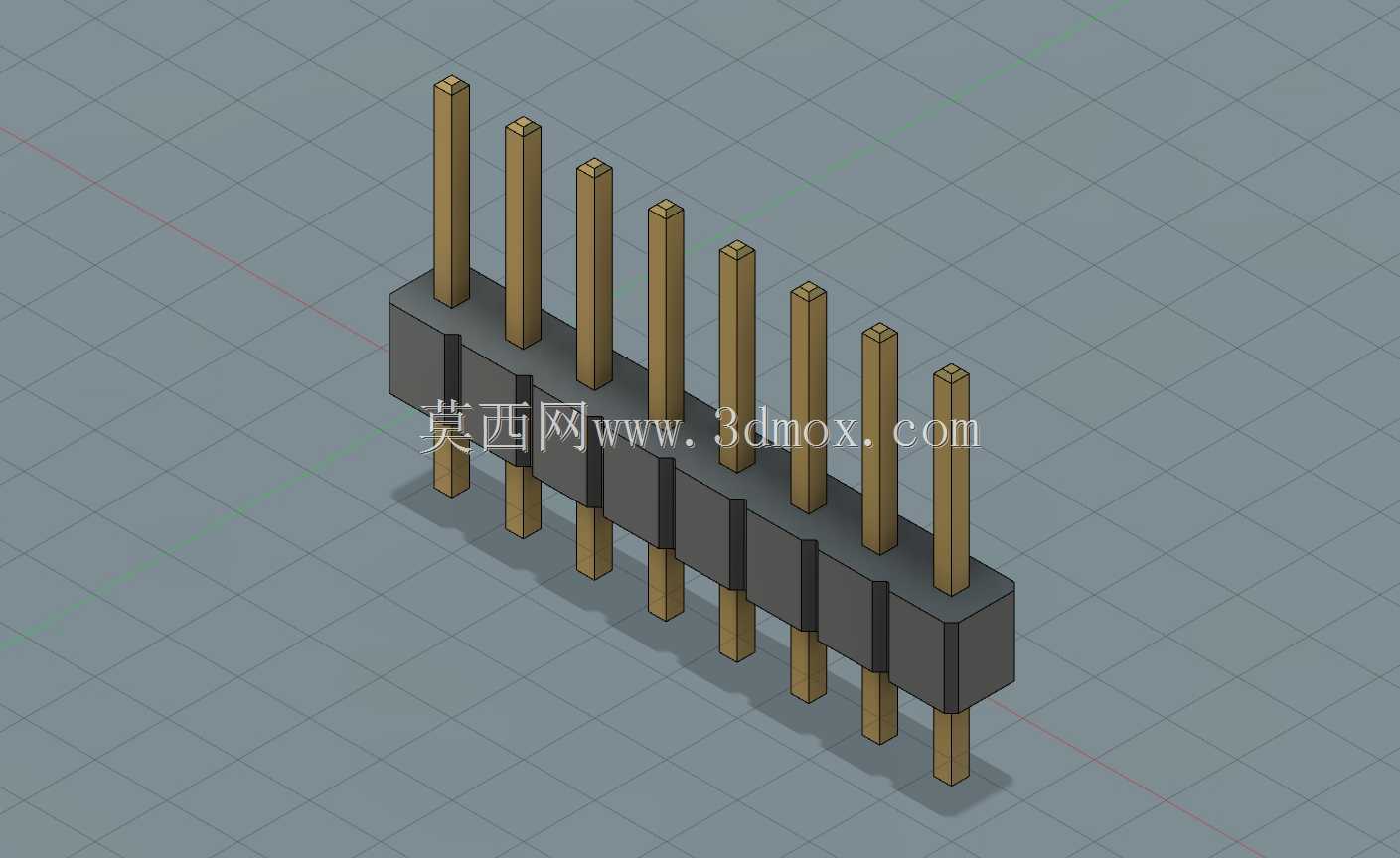

　　从功能特性来看，这款8针SIP排针采用单排等距排布设计，每根插针贯穿黑色绝缘基座，两端均伸出等长的金属插脚，既可以实现板对板的双向插接，也可以一端焊接在主板焊盘上，另一端搭配对应孔位的排母实现模块的可拆卸连接。金属插针采用方形截面设计，相比圆形插针，方形插针在插接时与排母簧片的接触面积更大，抗振动性能更好，在设备存在持续小幅振动的工业场景下，不容易出现接触不良、信号瞬断的问题。绝缘基座采用分段式卡位设计，每两根插针之间的基座都设置了凸起的分隔筋，一方面可以增加基座本身的结构强度，避免多针插拔时基座出现弯折变形，另一方面可以增大相邻插针之间的爬电距离，在传输低压差分信号或者小功率供电时，减少相邻针脚之间的信号串扰，提升连接稳定性。

　　设计思路上，这款排针完全遵循标准1英寸间距的安装规范，8根插针的中心距统一，整体基座的长度刚好适配8针位的标准焊盘开孔，不需要在PCB设计时额外调整孔位偏移，能直接匹配通用的SIP8封装库，降低硬件设计阶段的封装绘制工作量。插针的伸出长度做了对称设计，两端的插脚长度一致，不管是正向插接还是反向装配，都能保证足够的焊接深度与插接深度，不会出现一端插接过浅容易松脱、另一端过长顶到板上其他元器件的问题。绝缘基座的材质选用耐温的工程塑料，能够适配常规波峰焊、回流焊的温度曲线，在焊接过程中不会出现基座融化变形、插针移位的问题，能满足批量自动化焊接的工艺要求。

　　从外形尺寸与安装边界来看，这款排针的整体宽度较窄，安装后在PCB板上占用的横向空间很小，适合在板卡边缘空间紧凑的区域布置。基座的高度控制在合理范围，安装后板间的支撑高度刚好匹配1英寸间距的设计要求，两块板平行安装后不会出现挤压变形，也不会因为间距过大导致插针受力弯折。插针的直径适配标准0.025英寸方针的通用排母孔位，和市面上常规的SIP8排母完全兼容，不需要定制配套的接插件，采购替换的通用性极强。在实际装配时，只需要将插针对准PCB上对应的金属化通孔，插装到位后过波峰焊即可完成固定，焊接后插针与焊盘的结合强度足够，能够承受上百次的反复插拔而不会出现焊盘脱落、插针松动的问题。在一些老式的工业通讯模块、数据采集卡上，这类8针SIP排针还常被用作配置跳线的基座，搭配跳线帽就能实现不同硬件配置的切换，不需要额外设置拨码开关，进一步压缩板上的占用空间，同时降低硬件成本。
