皮带输送系统同步带传动箱结构设计

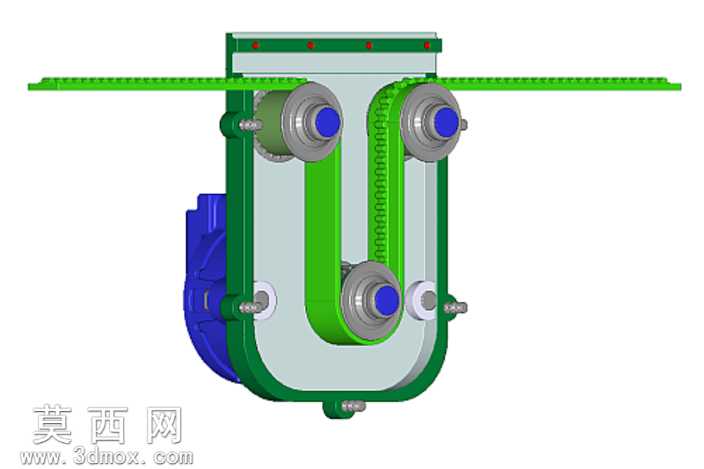

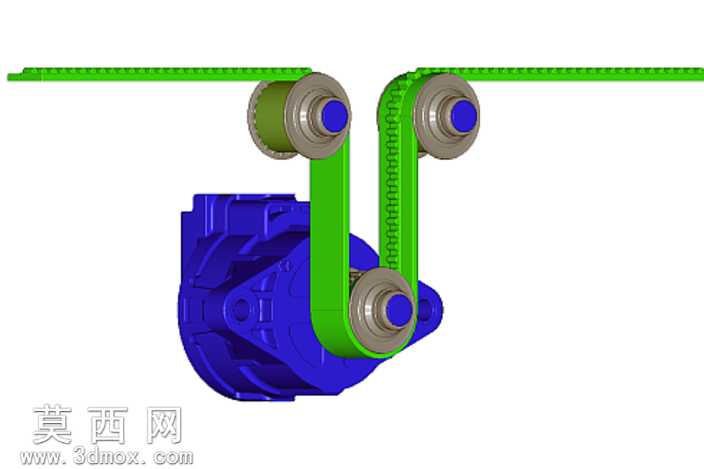

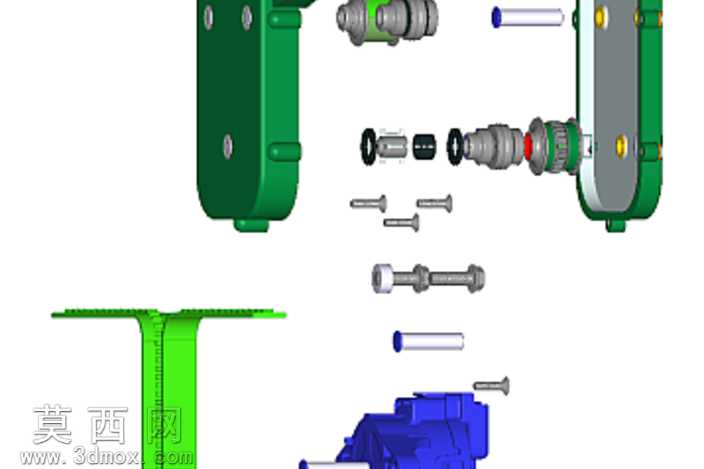

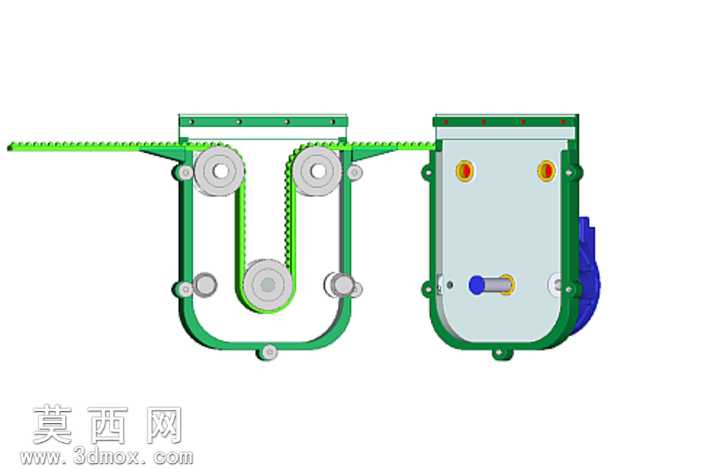

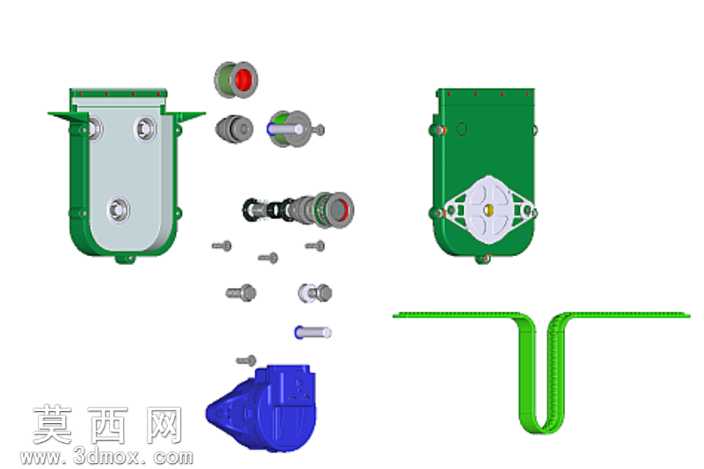

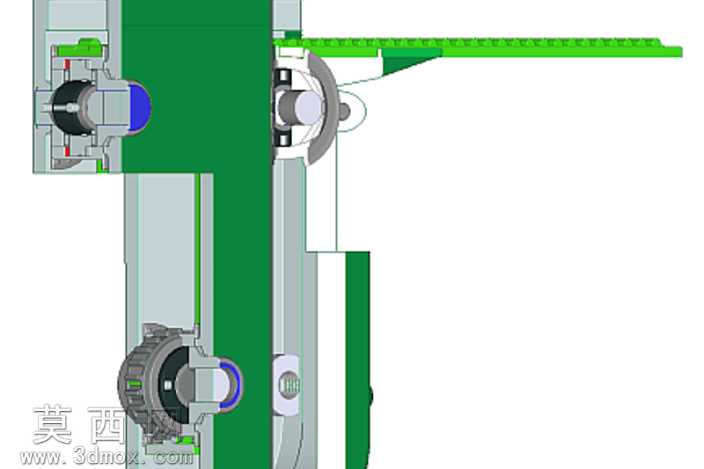

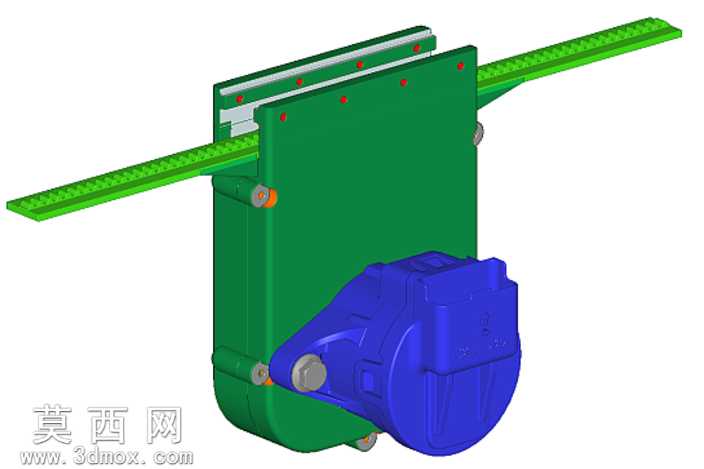

本作品为皮带输送系统配套的同步皮带传动箱三维建模成果，建模过程中严格遵循机械传动设计规范，对传动箱的各个组成部件进行了1:1比例的参数化构建，完整还原了产品的装配逻辑与结构细节。建模阶段首先完成传动箱主壳体的构建，针对壳体的安装耳位、轴承安装孔、密封槽位等特征进行精准绘制，确保壳体的壁厚、安装孔位间距、密封配合尺寸完全符合机械加工的公差要求，壳体外观采用哑光绿色工程塑料质感的材质设置，还原实际产品的外壳材质表现。针对内部传动组件，依次完成扭矩电机、组合轴承、同步带轮、紧固件、密封件的独立建模：其中扭矩电机部分还原了输出轴、端盖、接线端的结构特征，采用深蓝色金属漆材质表现电机外壳的质感；组合轴承部分区分了内圈、外圈、滚动体、保持架的结构差异，分别赋予银色金属、哑光钢质的材质属性，清晰展现轴承的装配关系；同步带轮与同步带部分，精准绘制了带轮的齿形轮廓与同步带的齿槽配合结构，同步带采用亮绿色橡胶材质，还原柔性传动部件的材质特性，同时呈现了同步带的弯折安装形态，直观展示传动路径。装配关系的呈现采用爆炸视图与装配完成视图结合的方式，爆炸视图按照装配顺序将各个零部件沿装配轴向拆分，清晰展示螺栓、轴承、轴件、密封件、端盖的安装顺序与配合位置，装配完成视图则还原了传动箱组装完成后的整体外观，包括端盖的固定方式、输出轴的伸出位置、安装耳的布局形态。设计思路上围绕皮带输送系统的驱动需求，采用扭矩电机搭配组合轴承的结构，可同时承受径向与轴向的载荷，通过同步带轮驱动同步齿形盘完成动力输出，保障传动过程的精度与稳定性，避免传统皮带传动的打滑问题；建模过程中对各个配合面进行了干涉检查，确保所有零部件装配后无结构冲突，各个转动部件预留了合理的活动间隙，密封件的压缩量设置符合密封设计要求，安装孔位的位置与尺寸适配常见的输送线机架安装标准，整体模型可直接用于后续的工程出图、装配指导、运动仿真等工作，材质渲染阶段针对不同部件的物理属性调整了粗糙度、反光度、金属度参数，让各个部件的质感区分清晰，装配结构的视觉辨识度更高，能够直观展现传动箱的内部构造与工作原理。
