立式单向服务摄像设备机架结构设计

　　这套单向服务摄像设备的机架结构，主要面向公共服务窗口、自助服务终端、政务办事大厅、银行网点等需要单向采集服务过程影像的场景，区别于常规半球形、枪式监控设备，这类设备需要兼顾拍摄角度固定性、设备隐蔽性、安装维护便捷性，同时要适配服务台面的安装边界，避免对办事人员与服务人员的正常交互造成遮挡。从结构设计逻辑来看，整体采用立式立柱加顶部功能舱的布局，底部立柱直接固定在服务台下方的承重结构上，安装时需要预留立柱穿装的台面开孔，开孔尺寸控制在100mm*100mm范围内即可，不需要对原有服务台做大面积改造，立柱内部预留了走线空腔，可以将电源线、视频传输线全部隐藏在结构内部，避免明线外露带来的拉扯损坏、积灰清理难题。

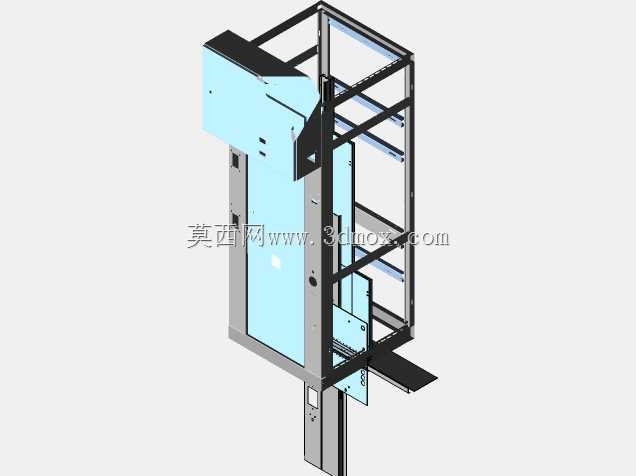

　　顶部的功能舱采用框架式钣金拼接结构，外侧覆盖可拆卸的喷塑钣金面板，面板做了浅蓝与哑光黑的分色处理，既可以区分功能区域，也能降低设备表面的反光，避免灯光反射影响拍摄画面质量。框架主体采用1.5mm厚的冷轧钢板折弯成型，拼接处采用定位销加螺丝的固定方式，不需要焊接工序，组装时可以先将内部的摄像模组、补光模块、供电模块预先固定在内部安装导轨上，再扣合外侧面板，后期维护时只需要拆卸对应位置的面板即可完成模组更换，不需要整体拆解设备。设备的拍摄角度做了固定限位设计，摄像模组的安装支架预留了上下15度的调节余量，安装调试完成后可以通过锁紧螺丝固定角度，避免后期使用过程中出现角度偏移，保证拍摄范围始终覆盖服务台面的交互区域，不会出现拍摄盲区。

　　设备侧面预留了检修口，日常调试接口、复位按键都设置在检修口内侧，非维护人员无法直接触碰，避免无关人员误操作影响设备正常运行。从安装边界来看，设备整体伸出服务台面的高度控制在850mm，功能舱的横向宽度为320mm，纵深为280mm，安装后不会遮挡服务人员与办事人员之间的视线传递，功能舱朝向办事人员一侧的面板做了斜切处理，刚好将摄像模组的镜头隐藏在斜切面的开孔处，从办事人员的视角无法直接看到镜头位置，既可以保证影像采集的真实性，也能降低被拍摄人员的抵触感。结构设计时充分考虑了不同场景的适配性，底部立柱的固定法兰做了长圆孔设计，可以适配不同厚度的服务台面，安装时只需要在台面下方用螺母锁紧即可，不需要额外焊接固定支架，

　　对于已经投入使用的服务窗口改造场景，整套结构的安装作业可以在2小时内完成，不会长时间影响窗口的正常服务。内部的安装导轨采用标准化的C型铝型材，不同功能的模组都可以通过滑块螺母固定在导轨上，后期如果需要升级摄像模组、增加拾音模块或者人证比对模块，不需要重新加工结构件，只需要调整模组在导轨上的固定位置即可，具备很强的扩展适配能力。钣金面板的所有拼接缝隙都控制在1mm以内，拼接处做了折弯边的防水防尘处理，日常清洁时可以直接用湿抹布擦拭表面，不会有液体渗入设备内部造成电路短路，设备底部的走线入口处做了橡胶护圈，避免穿线时划伤线缆绝缘层，长期使用也不会出现线缆磨损的问题。整套结构没有采用复杂的曲面造型，所有钣金件都是常规折弯工艺即可加工，不需要开模，小批量生产时的加工成本很低，同时结构的刚性足够，人员倚靠、轻微碰撞都不会出现结构变形或者角度偏移，完全满足公共服务场景高频使用的可靠性要求。
