Pocon4插接式连接器结构三维建模

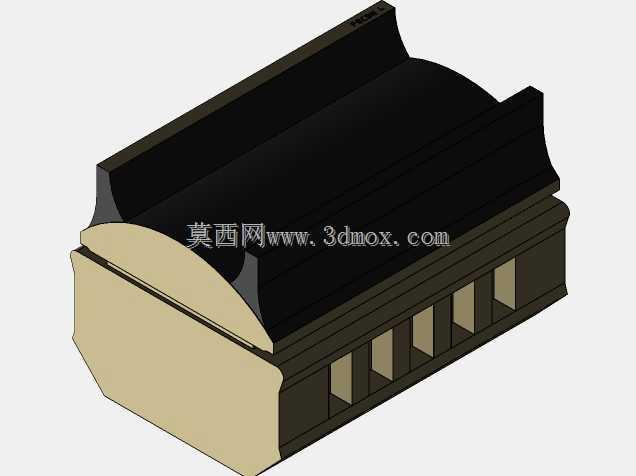

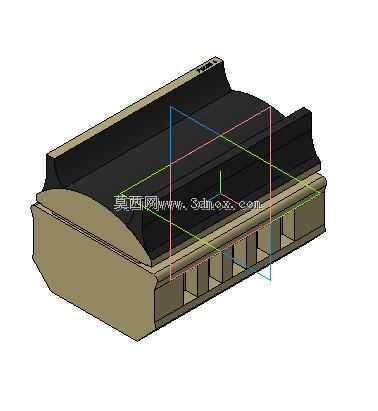

　　在工业电气连接、设备内部线束排布场景中，这类插接式连接组件的应用覆盖了从低压控制柜内部信号传输、小型机电设备动力接驳到消费类电子内部线路对接的多个领域，实际使用中承担着多线路同步对接、防呆防错插合、接触压力保持的核心作用，避免单根导线逐一接线的繁琐工序，同时降低错接、虚接带来的设备故障风险。从结构设计逻辑来看，该组件采用上下分体式壳体结构，上部为带弧形导向面的插合端护罩，下部为带多组端子安装槽的基座，基座侧面均匀排布的矩形槽位用于固定导电接触端子，每个槽位的侧壁设置有卡扣凸台，端子装入后可通过自身弹性卡爪与凸台卡合，防止插拔过程中端子移位脱出。上部护罩的弧形顶面并非单纯的造型设计，实际是为了匹配插合过程中的导向行程，当公母端对插时，

　　弧形面可先于端子接触完成初步对位，抵消装配过程中±2mm以内的对位偏差，避免端子因硬对硬碰撞出现弯折变形。基座底部的多格分隔结构，一方面是为了将相邻端子之间的电气间隙控制在安全范围内，满足低压场景下的爬电距离要求，另一方面也可增强基座自身的结构强度，减少注塑成型后的壳体翘曲变形量，保证整体平面度满足插合公差要求。从安装边界来看，该组件整体为长方体基座搭配弧形护罩的结构，基座宽度方向的端子槽数量决定了可接驳的线路芯数，长度方向的尺寸需匹配设备内部的安装空间，插合方向的总行程由护罩的导向段长度与端子的有效接触长度共同决定，设计时需保证端子完全插合后，护罩的端面可与对插件的壳体端面完全贴合，形成初步的防尘防护结构，

　　避免大颗粒粉尘直接进入接触区域造成接触不良。建模过程中需要重点关注几个配合尺寸：一是端子槽与端子的配合公差，槽宽需控制在比端子料厚大0.05-0.1mm范围内，既保证端子可顺利压入，又不会出现端子晃动导致的接触压力不足；二是上下壳体的卡扣配合尺寸，卡扣的咬合量需设置在0.2-0.3mm，既保证装配后上下壳体不会松脱，又能在维修拆解时通过普通工具顺利撬开；三是导向面的弧度参数，需根据允许的最大插合偏角计算得出，保证偏角插合时护罩不会与对插件发生刚性干涉。实际选型使用时，这类插接件通常需要匹配对应芯数的公端组件，插合后依靠端子自身的弹性形变提供稳定的接触压力，部分场景下还会在壳体外部增加锁扣结构，防止设备运行过程中的振动导致接插件松脱。

　　不同于螺栓固定式的接线端子，这类插接式组件的优势在于可实现多线路的快速插拔，大幅提升设备组装、后期维护的接线效率，尤其适合批量生产的机电设备内部线束连接，在设计整机布线方案时，可根据线路走向提前将线束与端子压接后装入基座，整机总装时仅需完成公母端的插合即可完成线路对接，减少总装工位的接线工作量。建模时对壳体的壁厚也做了针对性优化，基座主体壁厚控制在1.2-1.5mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的缺陷，又能控制整体重量，端子槽之间的分隔筋厚度设置为0.8mm，在保证绝缘隔离效果的同时尽可能缩小整体节距，减少接插件的整体占用空间。护罩与基座的结合面设置有定位止口，止口的配合高度为1mm，装配时可通过止口快速完成上下壳体的对位，避免装配错位导致的护罩偏斜，影响插合导向效果。
