大电流塑壳式断路器三维结构设计

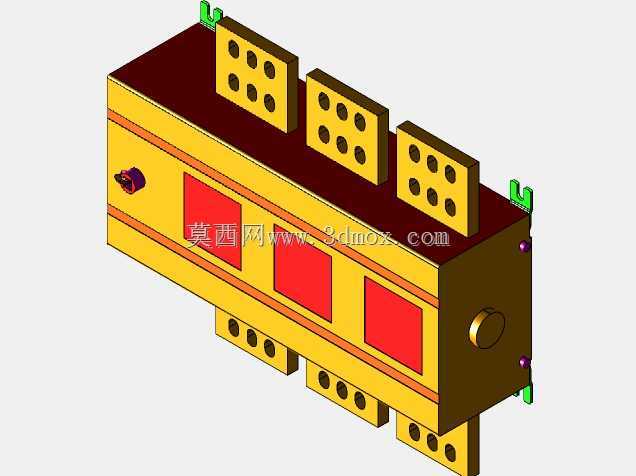

　　这款断路器的三维结构设计，核心围绕低压配电系统的终端保护需求展开，在工业厂房动力配电、商业建筑主进线回路、数据中心UPS输出侧这类大电流供配电场景中，这类器件承担着线路过载、短路、欠压故障时快速分断电路的核心作用，避免故障电流烧毁后端用电设备、引发电气火灾，是低压配电链路里不可缺少的保护类器件。从结构设计逻辑来看，模型还原了三极大电流断路器的典型布局，主体采用模块化拼接的壳体设计，上下排布的接线端子组预留了充足的接线空间，每极对应上下两组共6个接线孔位，适配大截面积铜排或多股电缆的压接安装需求，端子旁的绿色卡扣结构是标准导轨安装的锁止件，兼容行业通用的35mm标准DIN导轨安装方式，也支持通过壳体侧边的固定孔采用螺栓固定式安装，

　　适配不同柜型的安装场景。正面的三个红色区域是断路器的状态指示与操作防护盖板，内部对应每极的触头灭弧机构，侧边突出的圆形旋钮是手动分合闸操作轴，可配套延伸操作手柄实现柜外操作，满足柜内安装时的操作安全距离要求。设计过程中充分考虑了电气间隙与爬电距离的要求，不同极的接线端子之间通过凸起的绝缘隔筋分隔，避免大电流工况下的极间飞弧短路，壳体侧面的紫色定位凸点是壳体上下盖装配的定位结构，保证批量装配时的对位精度，减少装配公差带来的机构卡滞问题。从安装边界来看，模型还原的器件整体宽度适配标准GGD、GCS等低压配电柜的抽屉单元安装尺寸，接线端子的伸出长度预留了铜排弯曲、接线端子压接的操作空间，安装后器件与柜内母排、

　　相邻器件的安全距离符合低压配电设计规范的要求，不会出现安装后接线空间不足、安全距离不够的问题。器件的进出线方向采用上下进线通用的结构设计，无需调整内部机构即可实现上进下出或下进上出的接线方式，适配不同柜型的母排排布走向，减少现场安装时的改造成本。在功能结构的还原上，模型体现了断路器的操作机构、触头系统、灭弧室的安装位布局，壳体的加强筋设计既提升了外壳的结构强度，避免大电流分断时的内部气压冲击导致壳体开裂，也合理划分了内部功能腔室，将灭弧腔、机构腔、脱扣器腔相互隔离，减少故障时的相互影响。这类大电流断路器通常应用在配电系统的主进线或大负载出线回路，额定电流覆盖2000A到2500A区间，对结构的绝缘性能、载流能力、

　　安装可靠性都有较高要求，三维建模过程中对每一处安装卡扣、接线孔位、操作件位置的精准还原，能够直接用于配电柜体的三维布局校验，提前排查安装干涉、接线空间不足、操作距离不够等设计问题，减少实际生产装配时的改图工作量，也能为后续的铜排预制、安装工序规划提供准确的尺寸参考。
