工业接线端子集成式电气控制单元

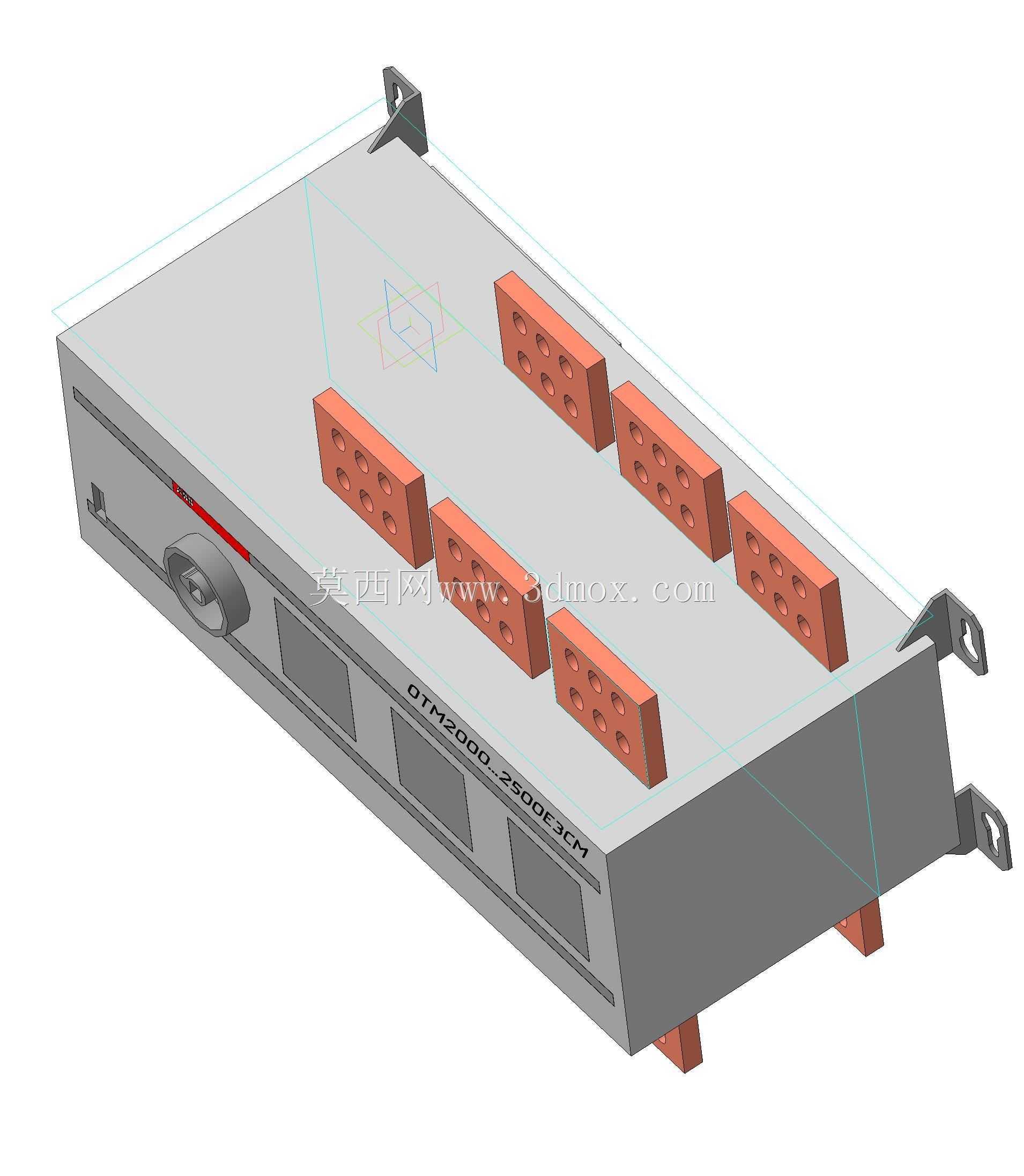

　　在工业电气柜的内部集成布局中，这类集成式接线控制单元是信号转接、动力分线的核心承载部件，常见于生产线电控柜、成套配电设备、自动化设备的电气舱内部，承担多回路线缆的端接、信号中转、分线汇流的实际作用，替代零散端子排的拼接安装，大幅压缩柜内走线的占用空间。从结构设计来看，整体采用长方体金属壳体作为承载基体，壳体侧边预留的折弯安装耳是核心安装定位结构，安装耳上的通孔适配M4/M5规格的柜内安装螺丝，可直接固定在电气柜的安装梁或者安装板上，安装时需预留侧边接线操作空间，壳体侧面距离柜内其他器件的安全间隙不小于15mm，满足低压电气设备的电气间隙要求。壳体顶面排布的多组橙色端子座是接线作业的核心区域，每组端子座预留8个接线孔位，单孔适配0.

　　5-2.5平方毫米的多股铜芯线缆，可同时承接48路信号或者小功率动力回路的端接需求，端子座采用凸起式布局，高出壳体基准面12mm，接线作业时无需探入壳体缝隙，螺丝刀操作空间充足，能降低现场接线的作业难度。壳体侧面设置的旋钮部件是回路通断的手动操作结构，旁侧的红色标识条用于标注回路通断状态，日常运维时无需拆解壳体即可快速完成回路的手动分断操作，适配设备调试、应急断电的现场需求。壳体侧面的矩形开槽是内部功能模块的散热通道，开槽位置避开端子接线区域，防止接线过程中金属碎屑落入壳体内部造成短路风险，同时开槽的朝向顺着柜内散热风道的走向，可借助柜内循环气流带走内部模块工作产生的热量，保证长期运行的温度稳定性。

　　设计过程中优先考虑了现场安装的兼容性，壳体的外形尺寸适配标准电气柜的安装模数，整体宽度方向的尺寸可适配600mm深度标准柜的侧装空间，长度方向的端子排布间距符合电气接线的工艺规范，相邻端子组之间预留20mm的走线间隙，不同回路的线缆可顺着间隙规整布线，避免多组线缆交叉堆叠造成的信号干扰。壳体底部的凸起支撑脚将壳体与安装板之间留出8mm的间隙，一方面可以避免壳体底部与安装板直接接触形成接地环流，另一方面也为底部走线缆留出空间，部分从柜底进线的线缆可直接从间隙处接入端子，无需额外弯折线缆。这类集成单元替代了传统零散端子排、分线模块、手动开关的分散安装模式，将多个功能部件整合在统一壳体内，出厂前可完成内部回路的预接线与测试，

　　现场安装时仅需接入外部进线与出线回路，能将柜内该部分的安装作业时间压缩60%以上，同时统一的壳体结构也让柜内布局更加规整，后续运维排查线路时可顺着端子组的排布快速定位对应回路，降低运维的排查难度。在实际选型应用中，这类单元多用于24V控制信号回路、220V小功率动力回路的分线转接，不适用于大电流动力回路的直接承载，端子的载流量上限为10A，选型时需核算对应回路的总电流，避免过载造成端子发热损坏。壳体采用冷轧钢板折弯成型，表面做喷塑绝缘处理，可抵御柜内常见的潮湿、粉尘环境影响，安装耳的折弯结构做了加强处理，长期使用不会出现安装变形松动的问题，适配工业现场长期连续运行的使用需求。
