提花织机字母长度检测工装结构

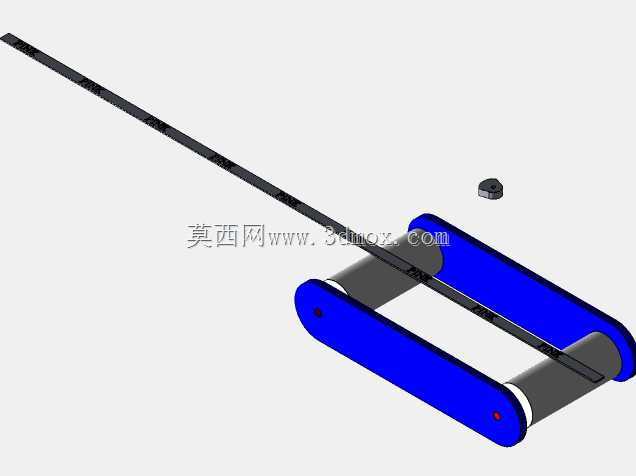

　　在纺织提花生产环节，织机上排布的提花字母带长度一致性直接决定了提花图案的对位精度，一旦单根字母带长度偏差超出允许范围，就会出现花型错位、织针勾取失败、面料残次率飙升的问题，这类长度检测工装正是为适配提花织机的日常运维、配件预检环节开发的专用检具，区别于通用的卷尺、卡尺类测量工具，它能在不拆解织机原有排布结构的前提下，快速完成成组提花字母带的长度核验工作。从结构设计逻辑来看，这套检具采用双辊平行支撑的框架结构，两个蓝色的侧支撑板通过两端的圆柱辊连接形成稳定的U型支撑框架，框架的平行度公差控制在0.02mm以内，避免支撑面倾斜带来的测量误差，长条形的检测基准带直接跨接在两个圆柱辊上，基准带表面蚀刻有连续的长度刻度标识，

　　刻度线的线宽控制在0.1mm，配合端部的定位挡块，能直接读取被检测提花字母带的长度偏差值，不需要额外换算读数。实际使用时，操作人员只需要将待检测的提花字母带沿检测基准带平行铺设，一端顶住定位挡块，就能直接比对字母带的长度是否符合装配要求，单根检测耗时不超过5秒，相比传统逐根用卡尺测量的方式，检测效率能提升8倍以上，尤其适合织机换型、批量配件预检的场景。在安装边界与尺寸适配方面，这套检具的整体框架宽度适配主流幅宽提花织机的字母带排布间距，两个侧支撑板的底部做了倒角处理，不会与织机上的导带槽、固定螺栓发生干涉，检测基准带的总长度覆盖了常用规格提花字母带的全长度范围，不需要额外接长或者更换基准件就能完成全规格检测。结构细节上，

　　侧支撑板与圆柱辊的连接采用过盈配合加定位销的固定方式，避免长期使用后辊轴松动导致平行度超差，端部的小型定位块采用磁吸式设计，可以根据不同检测基准调整固定位置，不需要额外打孔或者拧动紧固件就能快速切换检测量程，适配不同长度规格的提花字母带检测需求。不同于实验室用的高精度长度测量设备，这套工装充分考虑了纺织车间的多尘、带纤维絮的工况，所有转动配合位置都做了密封处理，没有外露的细小缝隙，避免纤维絮卡入结构缝隙导致检具卡滞，整体结构没有易损的电子元器件，不需要外接电源或者气源，操作人员拿到手就能直接使用，日常维护只需要定期擦拭基准带表面的刻度，保证读数清晰即可。在功能拓展性上，这套检具除了完成基础的长度检测外，

　　还可以通过调整两个圆柱辊的间距，模拟提花字母带在织机上的张紧状态，检测字母带在额定张紧力下的伸长率，提前筛选出受力后伸长量超标的不合格配件，避免上机后因为张紧变形导致花型错位。从结构建模的角度来看，这套检具的所有零件都采用规则的几何特征构建，侧支撑板的安装孔位、辊轴的配合直径都做了参数化关联，后续如果需要适配不同幅宽的织机型号，只需要调整框架长度、基准带长度两个参数就能快速生成对应规格的检具模型，不需要重新从零开始绘制结构，能大幅缩短同系列检具的设计周期。实际生产验证中，这套检具的测量重复精度能控制在0.1mm以内，完全满足提花织机对字母带长度公差的要求，不会出现误判、漏检的情况，同时整体重量控制在1.2kg以内，操作人员可以手持完成整台织机所有字母带的检测工作，不需要将检具固定在特定台位上，使用灵活性更强。
