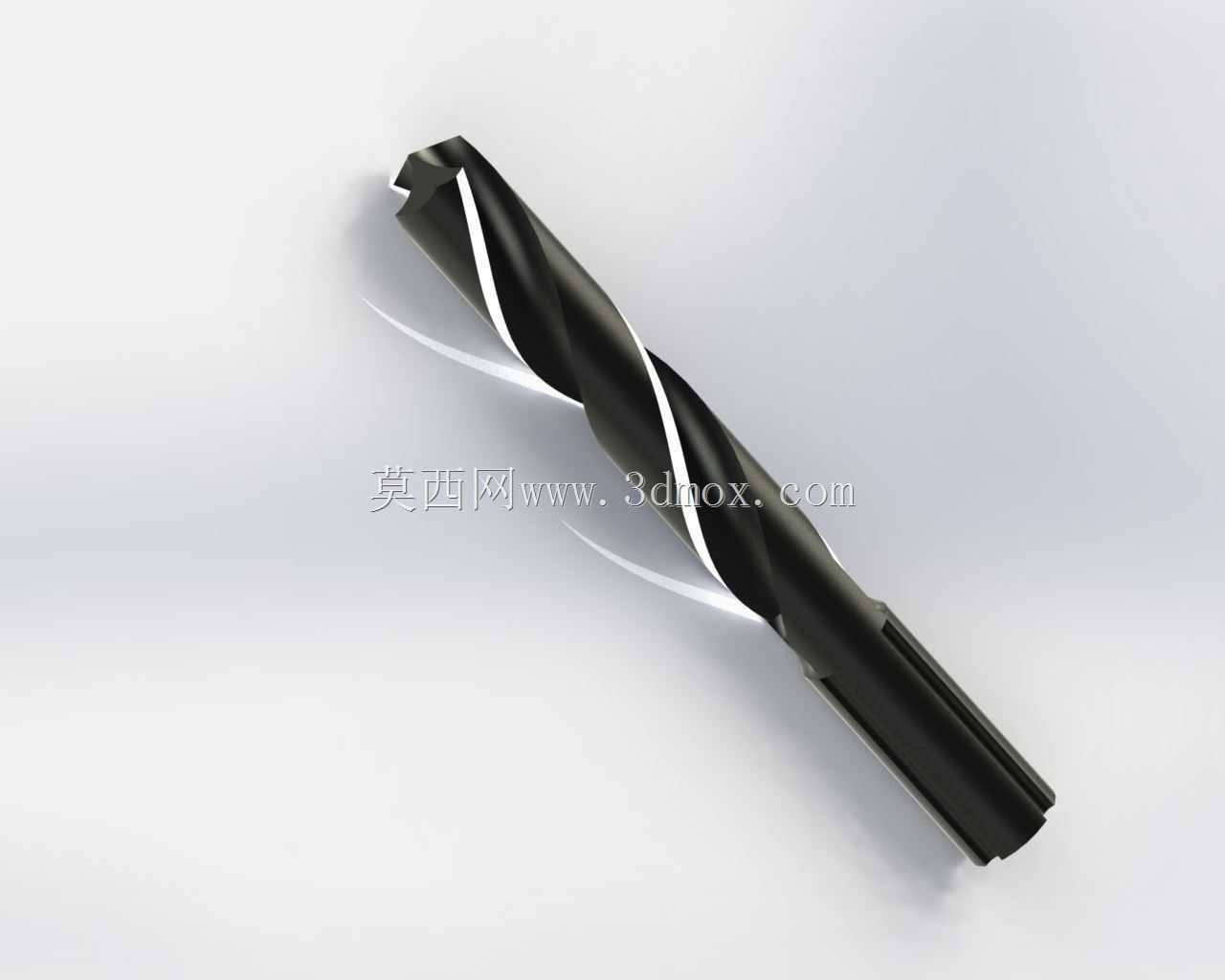

高速钢直柄麻花钻三维结构设计

　　建模时特意保留了横刃的真实厚度，没有做理想化的尖点处理，因为实际生产中不存在绝对锋利的钻尖，横刃的挤刮作用是钻削初期定心的重要部分，完全去掉横刃的模型反而不符合工程实际。直柄部分的直径与钻芯直径保持一致的公差带设计，柄部采用h6公差等级，适配市面上绝大多数钻夹头的装夹范围，装夹长度预留了足够的夹持余量，避免高速钻削时出现打滑甩刀的情况。钻芯厚度从钻尖向柄部逐渐递增，这个增量设计是为了提升钻头的整体刚性，越靠近柄部受力越大，逐渐增厚的钻芯能有效抵消钻削时的扭转力矩，防止钻头在深孔加工时发生弯曲变形。螺旋槽的槽背做了合理的倒棱处理，减少钻头与孔壁的摩擦面积，降低钻削时的发热量，同时槽背的导向带宽度控制在0.8倍进给量范围内，在金属切削加工场景中，孔加工占比接近所有机加工工序的三分之一，麻花钻作为孔加工最常用的刀具，其结构合理性直接决定钻孔精度、排屑效率与刀具寿命。这款直柄麻花钻的三维结构完全遵循实际切削工况的受力逻辑设计，没有为了视觉效果做脱离生产实际的修饰。从切削端的结构来看，两条对称的螺旋槽采用等导程设计，螺旋角选取通用加工场景最常用的30度，这个角度能在切削钢材时平衡切削刃强度与排屑顺畅度——角度过大虽然排屑更顺，但刃口强度会下降，钻削硬钢时容易崩刃；角度过小则切屑卷曲半径大，容易堵在槽内造成钻头折断。钻尖部分采用标准118度顶角，横刃经过修磨结构的预留，实际生产中可以根据加工材料调整横刃斜角，横刃的存在是麻花钻轴向力的主要来源，

　　既能起到钻孔时的导向修正作用，又不会因为接触面积过大造成孔径扩涨超差。从实际应用场景来看，这款钻头适配台式钻床、立式铣床、加工中心等多种设备，既可以用于普通碳钢的粗钻孔加工，也能通过调整切削参数完成有色金属、塑料等材料的孔加工。建模过程中特意还原了切削刃的后角结构，主切削刃的后角从外圆向钻芯逐渐增大，外圆处后角控制在8-12度，靠近钻芯位置后角增大到20-25度，因为钻芯处的切削速度远低于外圆，增大后角可以减少后刀面与工件的摩擦，同时避免钻芯部分在钻削时发生挤压闷车。排屑槽的表面粗糙度在建模时做了对应结构的预留，实际生产中轧制或磨制的槽面会有对应的纹理，三维结构里槽型的曲率完全匹配切屑的卷曲半径，钻削钢材时切屑会沿着螺旋槽顺利排出，

　　不会出现切屑缠绕钻头的情况。安装边界方面，直柄的夹持长度不小于钻头直径的3倍，保证装夹时的同轴度，钻头的总长度根据直径规格按标准长系列设计，既满足常规孔深的加工需求，又不会因为长度过长造成刚性不足。在设备选型配套时，这款钻头不需要特殊的夹具，普通的自紧式钻夹头、扳手钻夹头都可以直接装夹，不需要配套过渡套，适配性极强。从设计思路上，整个模型没有做多余的装饰结构，所有曲面、倒角、棱边都对应实际加工的工艺要求，比如切削刃的刃口做了0.02-0.05mm的钝化处理结构，避免刃口过于锋利在切入工件时发生崩损，这也是很多新手建模时容易忽略的细节——实际生产中完全锋利的刃口是不存在的，微小的钝化圆角反而能提升刃口的抗冲击能力。另外，

　　钻头的两条导向棱带做了微小的倒锥设计，从钻尖向柄部直径逐渐减小0.02-0.04mm每100mm长度，这个倒锥结构是为了减少钻头与孔壁的摩擦，防止钻头在钻削过程中因为热胀冷缩卡在孔内，同时也能补偿钻削时钻头的弯曲变形，保证加工出的孔直线度符合要求。在深孔加工场景下，这款钻头的螺旋槽长度足够容纳常规深度的切屑，配合切削液的使用，可以完成3-5倍直径深度的孔加工，不需要频繁退刀排屑。对于三维建模从业者来说，这个模型的结构可以作为通用麻花钻的基础模板，通过调整螺旋角、顶角、槽型参数，快速衍生出针对不锈钢、铝合金、铸铁等不同材料的专用钻头模型，所有特征都采用参数化建模逻辑，修改直径、长度等参数时不会出现特征报错，完全符合结构设计的实际使用需求。
