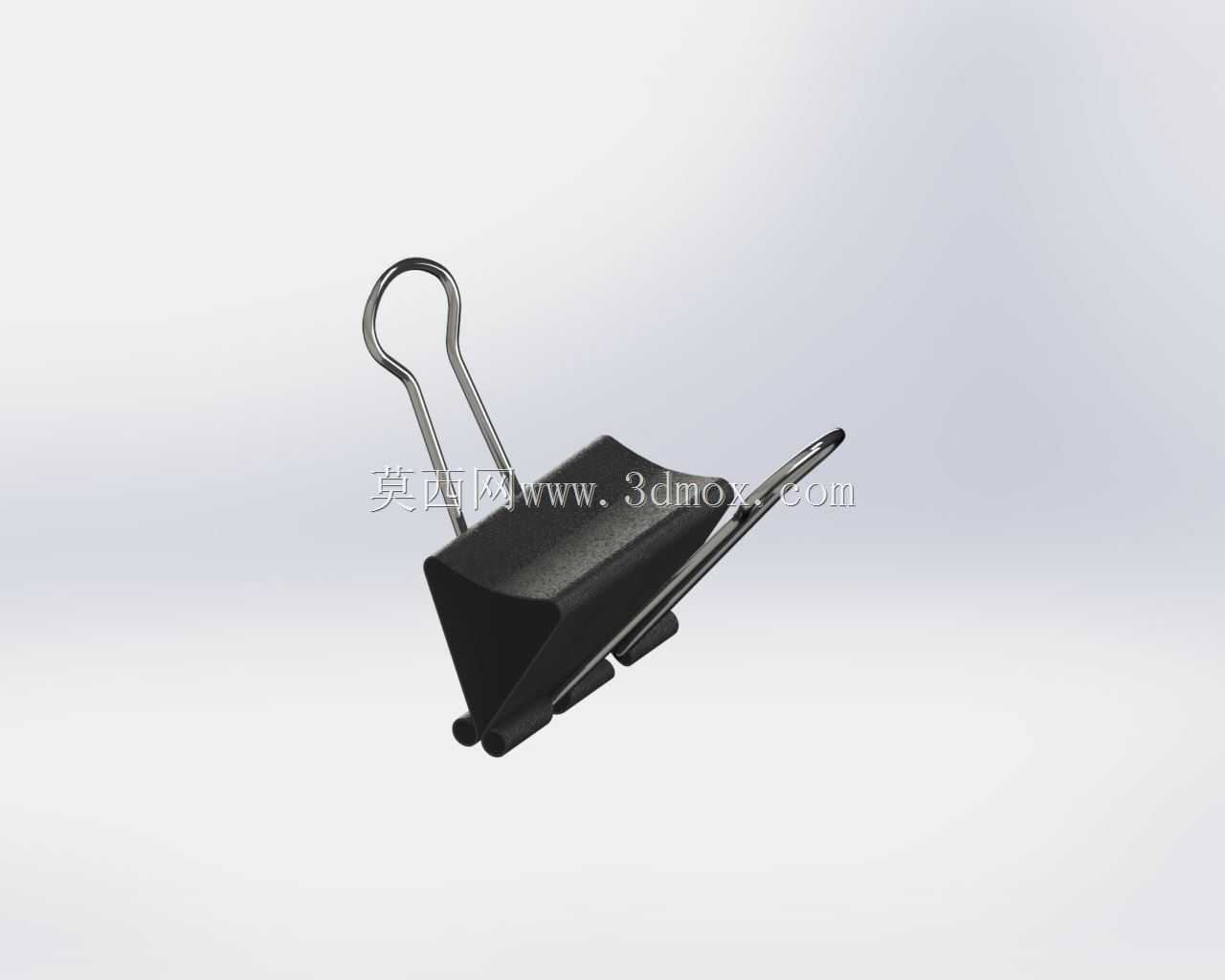

长尾夹办公文具夹持结构三维数模

　　日常办公场景里，这类长尾夹是桌面整理、文件归集场景下的高频消耗品，从设计端拆解来看，整个结构没有多余冗余零件，依靠金属线材的弹性形变实现夹持与开合动作，夹身的黑色包覆部分一般采用冲压成型的薄钢板做基底，表面做喷塑或者包胶处理，既避免金属边缘划伤纸张，也能提升握持按压时的摩擦力，不会出现开合施力时打滑的问题。

　　从实际使用的工况来看，这类夹具备反复开合数千次不出现塑性形变的能力，核心在于两个对称布置的金属扭臂，线材直径一般根据夹持厚度做梯度匹配，常规桌面使用的小号夹线材直径在0.8mm到1.2mm区间，大号夹可做到1.8mm以上，扭臂的弯折弧度是整个结构的设计核心，弯折处的圆角半径不能过小，否则反复弯折时会出现应力集中导致金属线材断裂，圆角过大又会导致夹持力不足，夹合厚层纸张时容易松脱。夹身的U型冲压槽深度直接决定最大夹持厚度，常规款的夹持边界在5mm到50mm区间，对应不同的型号规格，安装或者说使用时没有额外的固定要求，只需要按压两个扭臂的尾端，依靠杠杆原理让夹身的夹持口张开，对准需要归集的文件边缘松开即可，夹持力沿着夹身的两个接触边均匀分布，不会像普通订书钉那样对纸张造成不可逆的穿刺损伤，文件需要拆分时可以直接取下重复使用。

　　建模过程中需要重点关注几个配合边界：首先是扭臂和夹身两侧的装配孔位，两个对称的挂耳孔同轴度公差需要控制在0.1mm以内，否则扭臂装配后会出现卡滞，开合动作不顺畅；其次是夹身的夹持面平面度，整个夹持边不能出现翘曲，否则夹合纸张时会出现局部压不实、纸张散落的问题；另外扭臂的尾端需要做圆弧收边处理，避免按压时硌手，长期使用也不会出现金属毛刺划伤操作人员的情况。

　　从应用场景延伸来看，这类结构除了办公文件归集，在生产车间的流程卡固定、线束临时整理、样品标签夹持等场景也有大量使用，不同场景下会对夹身的材质做调整，比如车间使用的款式会采用不锈钢材质做扭臂和夹身，避免潮湿环境下生锈污染文件或者产品，食品相关场景下会采用全塑料材质的同结构夹，避免金属碎屑异物风险。设计时还要考虑堆叠收纳的兼容性，夹身的外轮廓做了斜度收敛，多个同型号夹子可以嵌套堆叠，减少仓储和运输过程中的空间占用，扭臂的张开角度做了限位设计，最大张开角度不会超过30度，避免过度开合导致金属扭臂超出弹性形变极限，出现永久变形无法复位的问题。

　　整个结构的受力路径非常清晰，按压扭臂尾端时，力沿着扭臂传递到弯折的弹性段，弹性段产生形变带动夹身张开，撤去外力后弹性段的回弹力带动夹身闭合，夹持力沿着夹身的两个夹持边均匀传递到被夹持物体上，没有多余的传力零件，故障率极低，只要金属线材的疲劳强度满足要求，就可以实现长期反复使用。建模时需要把冲压件的拔模斜度、线材弯折处的自然圆角、装配后的间隙都还原到位，不能做成完全零间隙的理想状态，否则实际生产装配时会出现干涉，扭臂无法正常转动。夹身表面的包覆层厚度一般在0.1mm到0.2mm之间，建模时不需要单独拆分零件，只需要在外观面做对应厚度的偏移即可，重点还原整体的装配关系和动作逻辑，确保开合动作的运动仿真和实际产品一致，不会出现运动干涉或者行程不足的问题。
