蜗壳式离心风机结构设计方案

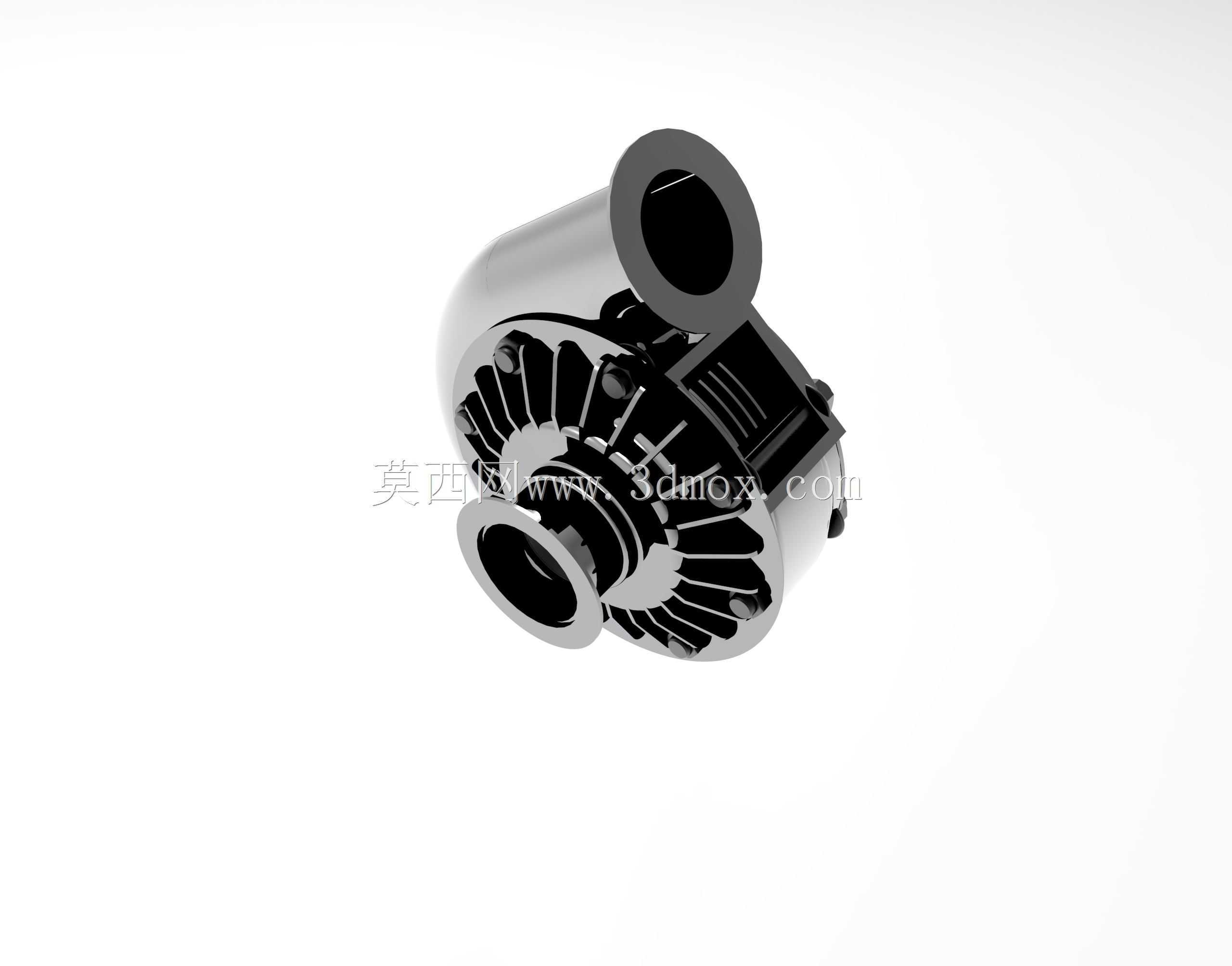

　　这款蜗壳式离心风机的结构设计，首先要匹配工业场景中常见的低压送风、车间换气、设备配套风冷的实际需求，在做三维结构搭建时，最先要敲定的是叶轮的径向尺寸与蜗壳的型线匹配关系，避免出现气流在蜗壳内产生紊流、压头损失过大的问题。从实际应用场景来看，这类风机常被配套在小型工业设备的散热风道、车间局部排风系统、物料轻量输送的风路中，不需要过高的输出压头，但要保证运行时的动平衡精度，避免长期运转出现轴承座偏移、震动超标的问题。

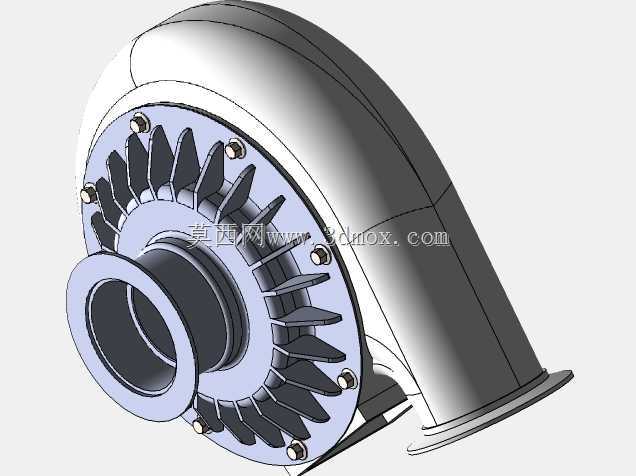

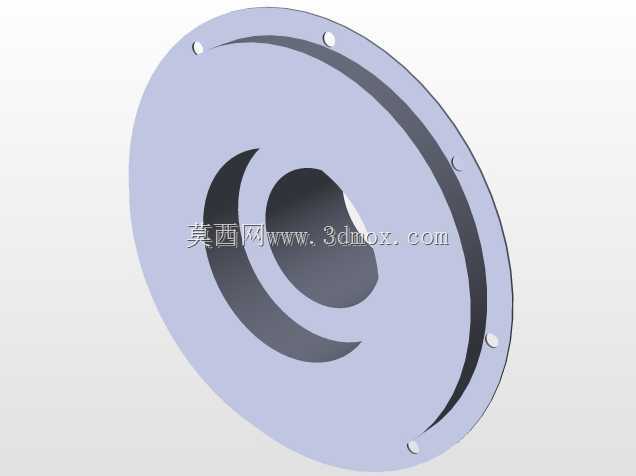

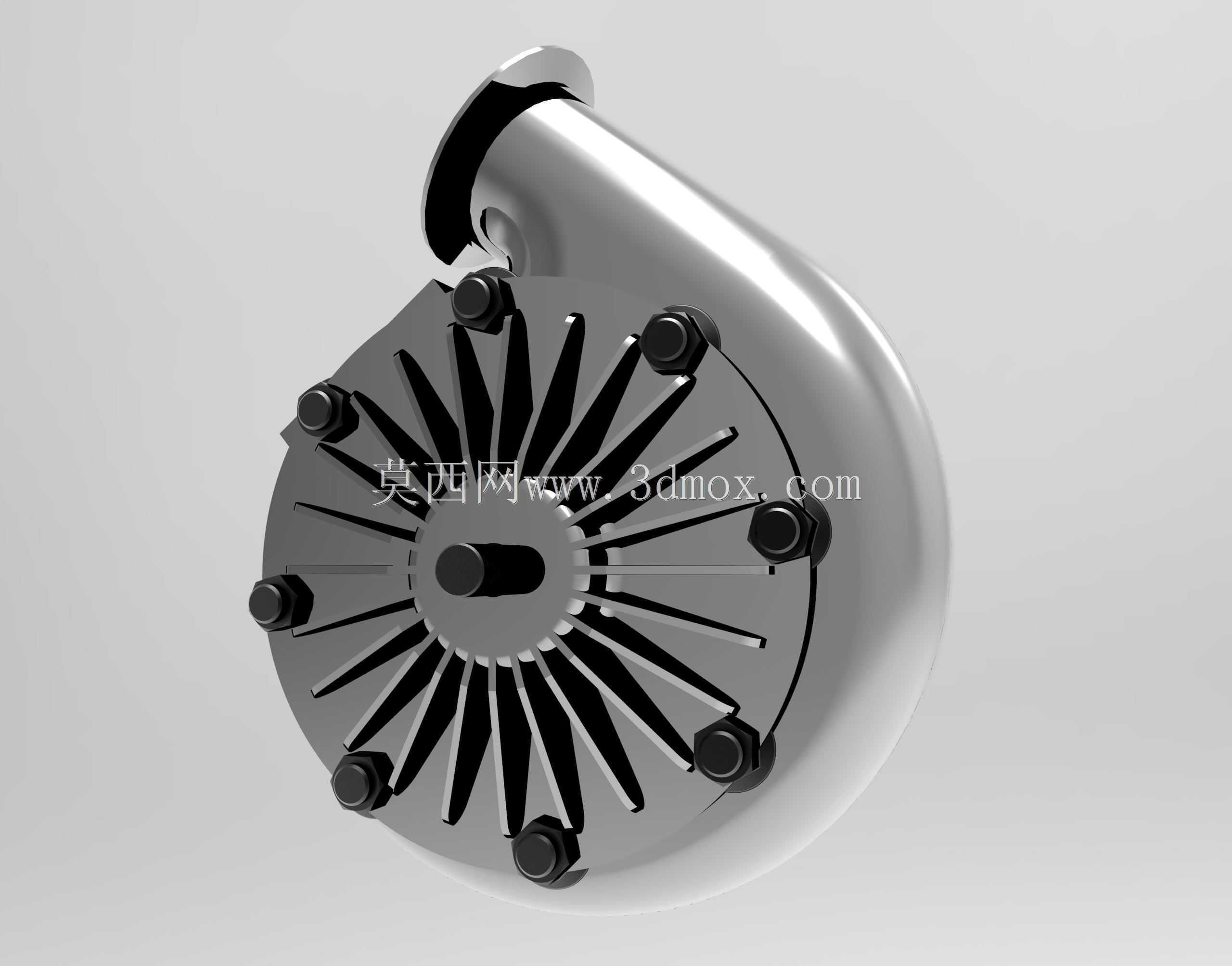

　　设计过程中，叶轮部分采用了后向式直叶片搭配放射状辐条的结构，叶片根部与中心轮毂做了一体化的过渡圆角处理，每片叶片的安装角度经过反复校核，保证气流进入叶道后能平稳获得离心加速度，不会在叶片前缘产生气流分离。叶轮外圈的端盖采用八颗均布的内六角螺栓与蜗壳侧的安装法兰做紧固连接，螺栓的排布位置特意避开了蜗壳的气流出口段，防止螺栓凸起干扰流道内的气流走向，同时均布的螺栓排布能保证端盖压紧力均匀，避免长期运行出现端盖变形、间隙漏风的问题。

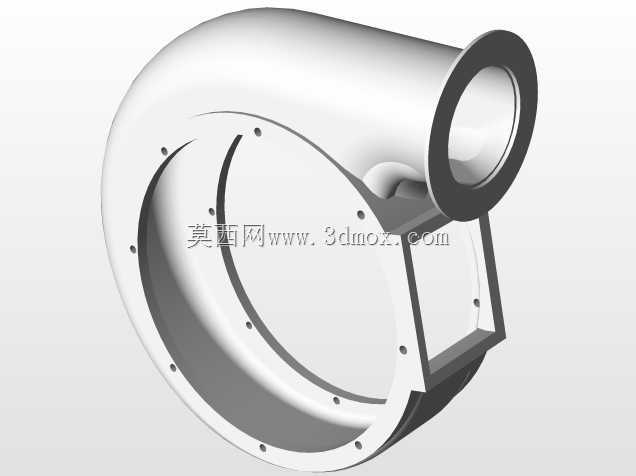

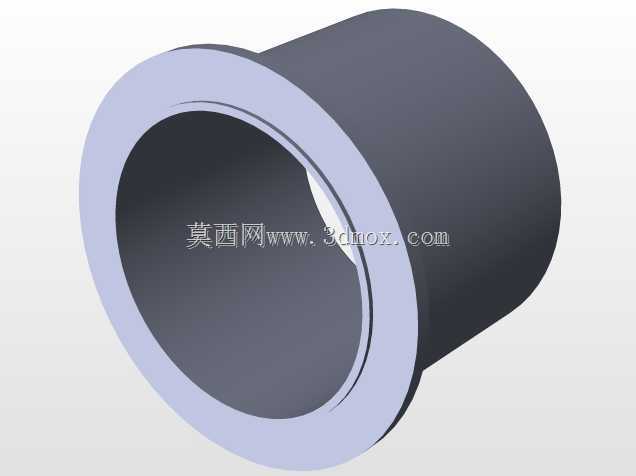

　　蜗壳部分采用对数螺旋线的型线设计，从叶轮出口处开始，蜗壳的通流截面顺着气流旋转方向逐步扩大，将叶轮甩出的高速气流的动压逐步转化为静压，降低气流出口处的动压损失，蜗壳的出口段做了平直的延伸段，方便对接现场的通风管道，延伸段的法兰边预留了标准的螺栓安装孔位，不需要现场二次加工就能完成管道对接。中心的轴伸端采用了凸台式的定位结构，能直接匹配标准的Y系列小型电机轴径，轴孔处预留了键槽位置，保证动力传输时不会出现打滑，轴伸端的凸台高度经过核算，能保证电机安装后叶轮与蜗壳侧壁的间隙保持在2-3mm的合理区间，既不会因为间隙过大产生回流损失，也不会因为间隙过小出现运转擦碰的问题。

　　安装边界方面，这款风机的整体安装基准面选在蜗壳侧的法兰端面，端面上的八颗螺栓孔不仅承担端盖紧固的作用，也可以作为整机的安装固定孔位，安装时只需要保证对接的安装面平面度公差在0.1mm以内，就能避免安装后出现蜗壳变形、叶轮卡滞的问题。整机的径向最大尺寸控制在适配常规小型通风场景的范围内，轴向尺寸紧凑，不需要占用过大的安装空间，不管是嵌入设备内部做配套风冷，还是独立安装在墙面做排风使用，都能适配现场的安装空间。

　　在结构细节处理上，叶轮的每片叶片边缘都做了小角度的倒角处理，减少叶片切割气流时产生的涡流噪音，蜗壳的内壁面在建模时做了光滑过渡处理，没有突兀的凸起或者直角结构，降低气流沿壁面流动时的沿程阻力。中心轮毂部分做了减重孔设计，在保证结构强度的前提下降低叶轮的整体重量，减少电机启动时的转动惯量，降低电机的启动负载，同时减重孔的排布是完全中心对称的，不会破坏叶轮的动平衡精度，做动平衡校正时只需要在辐条位置添加少量配重块就能达到G2.5级的平衡精度，满足长期连续运转的要求。

　　从功能特性来看，这款风机的结构设计没有采用复杂的可调叶片或者变频配套结构，整体结构简单可靠，日常维护只需要定期检查螺栓紧固情况、清理叶片表面积尘就能保证稳定运行，适合在工况相对稳定、不需要频繁调节风量的场景下使用。气流从风机的轴向中心位置进入叶轮，经过叶片的加速后沿蜗壳切向送出，气流走向顺畅，没有过多的折转结构，能在较低的功耗下达到设计的风量与压头要求，适配常规工业场景下的通风、散热、轻量气力输送需求。
