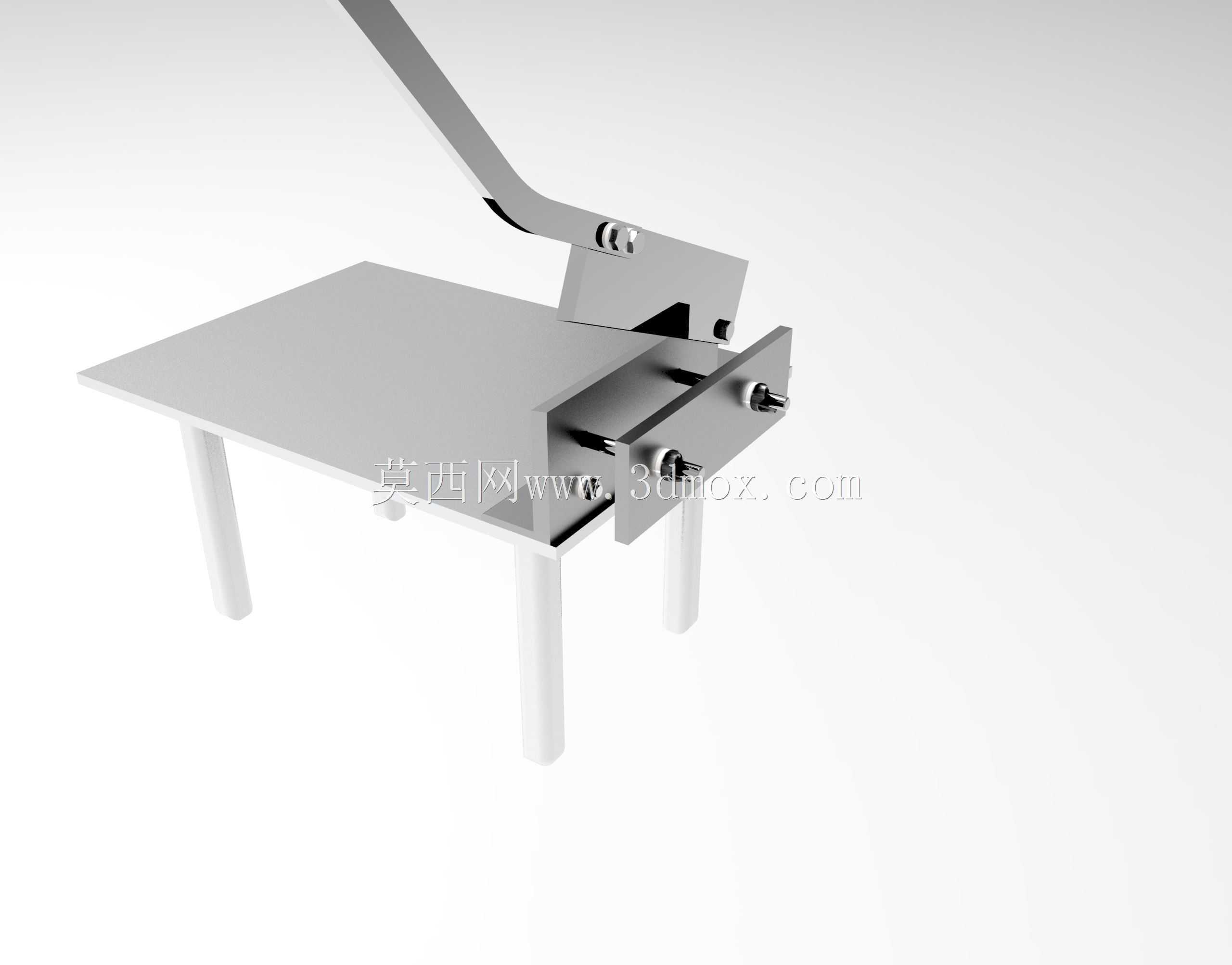

手动杠杆式薄板剪切作业台结构

　　这款手动剪切作业台主要面向小型五金加工、钣金维修、样板试制这类小批量薄板加工场景，在街边五金维修铺、职业院校实训车间、小型五金加工厂的打样工位都能见到它的应用，相比大型剪板机，它不需要外接动力源，占地面积小，操作门槛低，适合处理厚度1mm以内的冷轧钢板、铝板、铜板等常见钣金材料的直线裁切作业，日常加工小型设备的外壳护板、五金配件的坯料、通风管道的拼接片都能胜任，裁切过程不需要复杂的参数设置，操作人员经过简单培训就能上手，单人即可完成上料、定位、裁切的全流程作业。

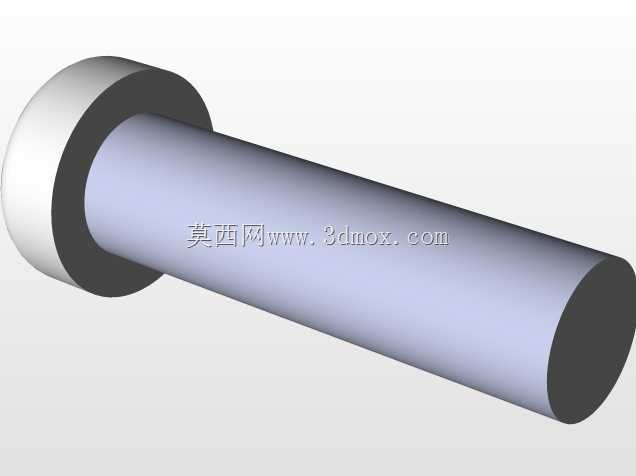

　　从功能结构来看，它采用杠杆增力的设计逻辑，长操作手柄通过销轴铰接在机架上部，手柄末端连接上切刀的驱动端，操作人员下压手柄时，杠杆结构会放大手部施加的作用力，让上切刀配合固定在台面上的下刀刃完成剪切动作，刀刃采用斜口剪切设计，剪切过程中刀刃与板材的接触是从一端逐步向另一端延伸，相比平口直切能大幅降低所需的剪切力，避免薄板在裁切过程中出现翘曲变形。台面作为核心的作业承载面，采用平整的钢板加工而成，表面做了打磨处理，没有明显的凸起或凹陷，板材放置在台面上时能保持平整，不会因为台面不平整导致裁切尺寸出现偏差，台面上预留了定位挡边的安装位置，操作人员可以根据需要裁切的板材宽度调整挡边位置，批量裁切同尺寸坯料时不需要反复测量划线，能有效提升小批量加工的效率。

　　支撑结构采用四根圆柱形支腿，支腿与台面底部通过焊接或者螺栓连接固定，整体高度适配成年人站立作业的需求，操作人员站立操作时手臂自然下垂就能握住操作手柄，长时间作业不容易产生疲劳感，支腿底部可以加装防滑橡胶垫，放置在水泥地面或者瓷砖地面上时不会出现滑动，剪切作业时的稳定性有保障。机架部分是整个设备的受力核心，上切刀的导向槽、手柄的铰接座都集成在机架上，加工时需要保证铰接孔的同轴度，避免手柄下压时出现卡滞，导向槽与上切刀的配合间隙控制在合理范围，间隙过大会导致裁切时刀刃错位出现毛边，间隙过小则会增大操作阻力，加快刀刃的磨损。

　　设计过程中首先要明确作业边界，这款设备的裁切宽度受台面宽度和刀刃长度限制，适合裁切宽度在300mm以内的薄板，超过这个宽度的板材无法在台面上完成定位，不适合使用该设备加工。安装时不需要做专门的地基固定，只需要将设备放置在平整的硬质地面上，检查支腿是否全部接触地面，没有悬空的情况即可投入使用，日常维护只需要定期在铰接销轴处加注润滑脂，检查刀刃的磨损情况，当刀刃出现缺口或者磨钝时及时拆卸修磨，就能保证设备的裁切精度和操作顺畅度。

　　相比电动剪板设备，这种手动结构的作业台没有电路故障风险，在没有供电的临时作业场景也能正常使用，整体结构没有复杂的传动部件，故障率极低，日常维护成本几乎可以忽略，对于加工量不大的小型加工点位来说，实用性远高于大型专用剪切设备。剪切作业时，操作人员只需要将待裁切的板材沿着台面推到刀刃位置，靠紧定位挡边确认裁切位置后，一只手按住板材避免移位，另一只手平稳下压操作手柄，就能完成一次裁切动作，裁切下来的坯料边缘整齐，不需要额外做大量的修边处理，能减少后续工序的工作量。

　　在结构细节处理上，操作手柄的末端做了圆滑处理，没有尖锐的棱角，避免操作人员操作时被划伤，上切刀的回程依靠简单的弹簧复位结构，松开手柄后上切刀会自动抬升到初始位置，不需要手动抬刀，操作流程更顺畅。台面的边缘做了倒角处理，板材推送过程中不会被台面边缘的毛刺刮伤，也能避免操作人员取放料时被锋利的边缘割伤。整个设备的所有受力部件都采用钢材加工，没有易损的塑料或者脆性材料部件，正常使用情况下能满足长期的作业需求，不会因为频繁受力出现结构变形或者断裂的问题。
