快速锁紧式长行程金属夹持工装

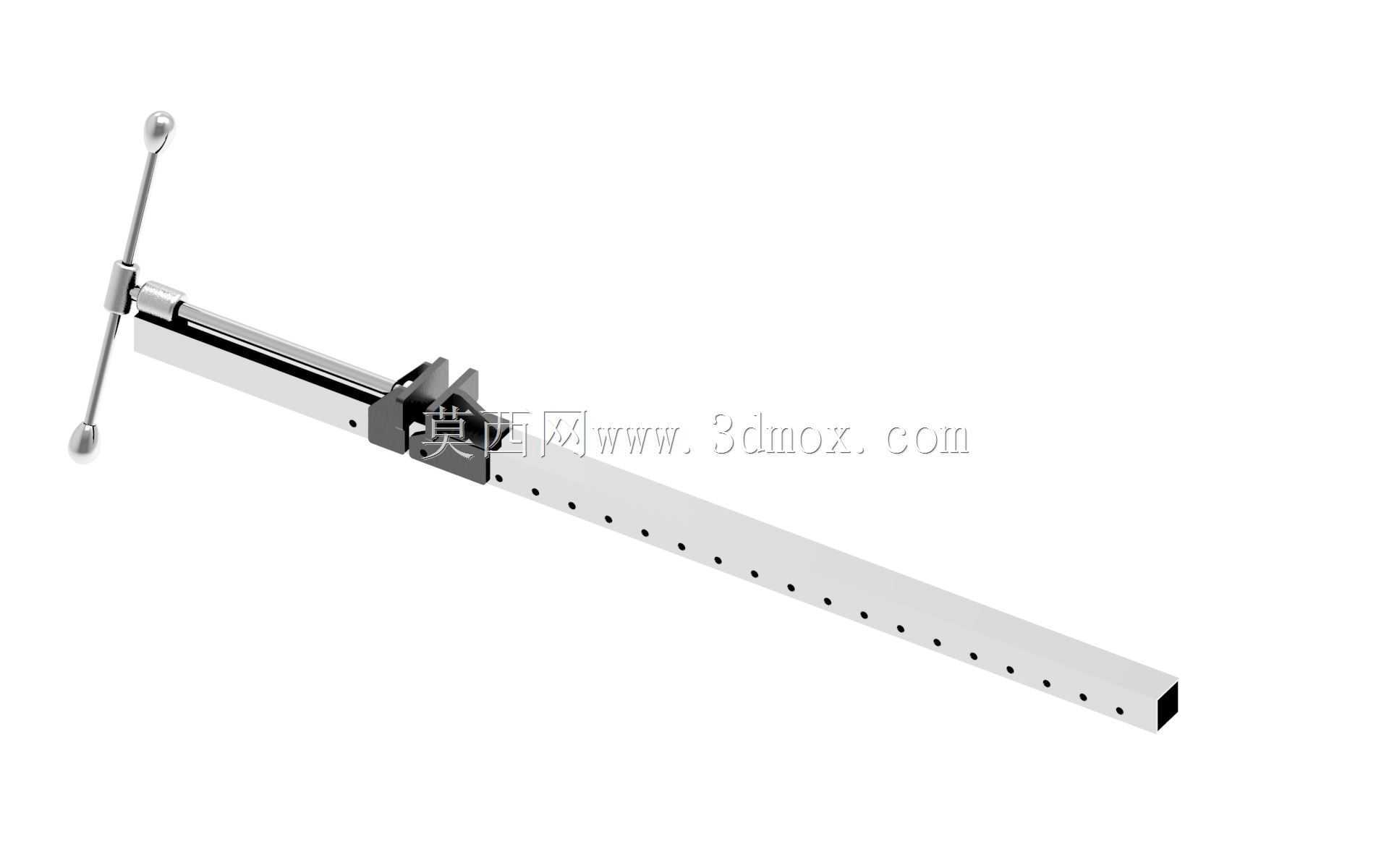

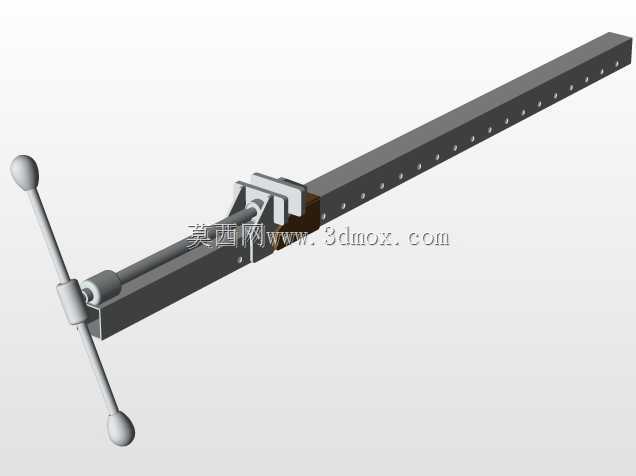

　　这款长行程金属夹持件，在木工拼板、金属型材临时固定、钣金组对工位的应用频次极高，区别于普通短行程F夹，它的夹持跨度可以覆盖大尺寸工件的装夹需求，不用频繁挪动夹体位置就能完成整段工件的压紧作业。从结构设计逻辑来看，它采用方形空心型材作为主滑轨，相比同规格圆杆夹具体，抗扭抗弯刚度提升明显，当夹持端承受偏载力矩时，方形截面的滑轨不会出现绕杆体转动的问题，夹块的压紧面能始终保持与工件基准面平行，避免装夹过程中工件翘起错位。

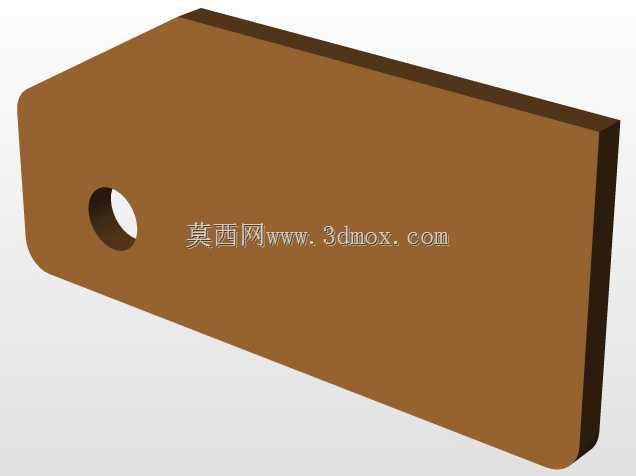

　　锁紧机构采用丝杆顶紧配合棘齿卡位的组合结构，滑轨侧面等距加工的定位孔，能让滑动夹块快速预定位到接近工件尺寸的位置，不用像普通丝杆夹那样全程旋转丝杆走完空行程，预定位后只需要转动端部的T型手柄，带动丝杆推进压块完成最终锁紧，操作效率比普通全丝杆夹具提升60%以上，尤其适合大尺寸工件批量装夹的工位。压块与工件接触的端面做了防滑压花处理，同时预留了软质垫片安装槽，装夹表面光洁度要求高的工件时，可以粘贴橡胶或者铜质垫片，避免压伤工件表面。

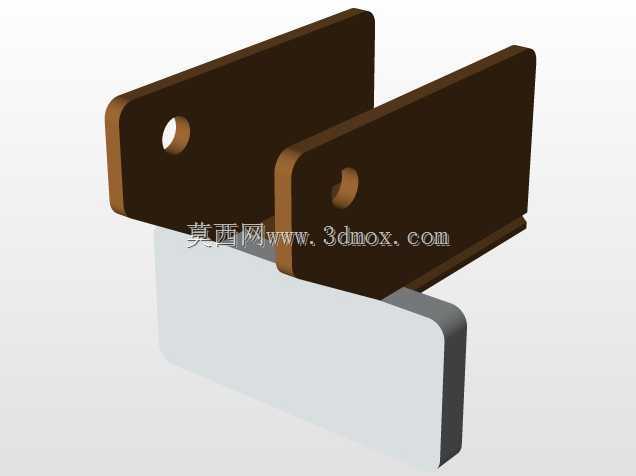

　　从安装边界来看，这款夹具体的滑轨截面尺寸适配常规工位的夹具挂架，不用额外改造挂架槽口就能直接收纳放置，夹体整体的重心沿滑轨轴线分布，水平放置或者垂直吊挂时都不会出现偏载倾倒的问题。端部的T型手柄做了加长设计，锁紧时可以获得更大的力臂，操作人员不用借助加力杆就能达到足够的锁紧力，手柄端部的球面设计能减少长时间操作时的手部压痕，符合工位操作的人机工程要求。滑动夹块与滑轨的配合间隙控制在0.1mm以内，既保证滑动时无卡滞，又能避免锁紧时夹块出现过大的倾斜量，保证压紧力垂直作用在工件表面。

　　在实际生产场景中，这类夹具常配套焊接工作台、木工拼板台使用，多组夹配合可以完成框架类工件的组对固定，相比气缸压紧装置，它不需要外接气源，不受工位管路布置的限制，移动灵活，适合零散维修工位、户外临时加工作业的装夹需求。夹体所有金属部件都做了发黑防锈处理，在车间多粉尘、少量切削液飞溅的环境下长期使用也不会出现锈蚀卡滞的问题，滑轨表面的定位孔做了倒角处理，棘爪卡入时能自动导正，不会出现卡爪顶在孔边无法锁止的情况。丝杆部分采用梯形螺纹，具备自锁特性，锁紧后不会因为工件的振动反弹出现松脱，装夹可靠性有充足保障，即使长时间持续受力，夹紧力衰减量也能控制在5%以内，满足长时间装夹作业的要求。
