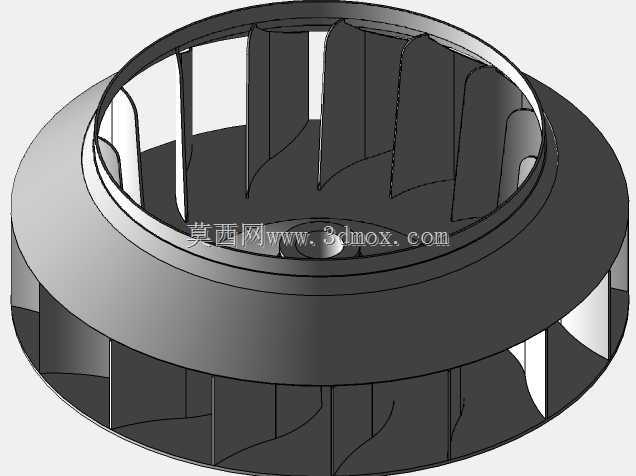

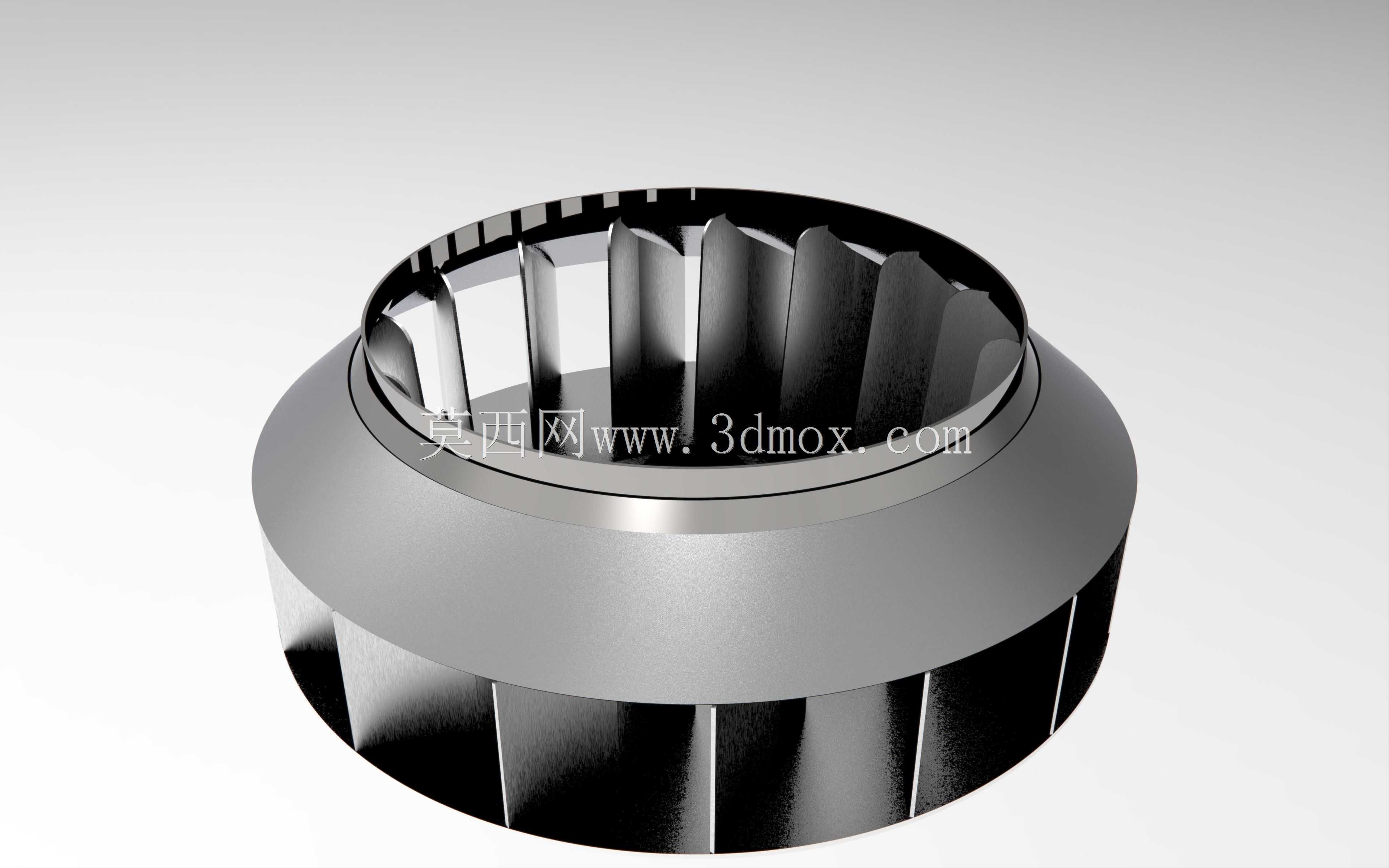

离心式流体输送用闭式叶轮结构设计

　　在流体输送类设备的核心部件选型与结构设计中，叶轮作为直接实现能量转换的核心转动件，其结构合理性直接决定整机的运行效率、运行稳定性与服役寿命。本次呈现的这款闭式叶轮结构，主要适配中低压离心式流体输送场景，可应用于工业通风系统、中小型清水输送泵、低压工况尾气处理风机等设备的核心做功单元，区别于开式、半开式叶轮结构，该结构采用轮盖与轮盘一体化包覆叶片的设计形式，能有效减少叶片顶端的流体泄漏损失，在输送洁净、无大颗粒杂质的流体介质时，效率表现较同尺寸半开式叶轮高出8到12个百分点。

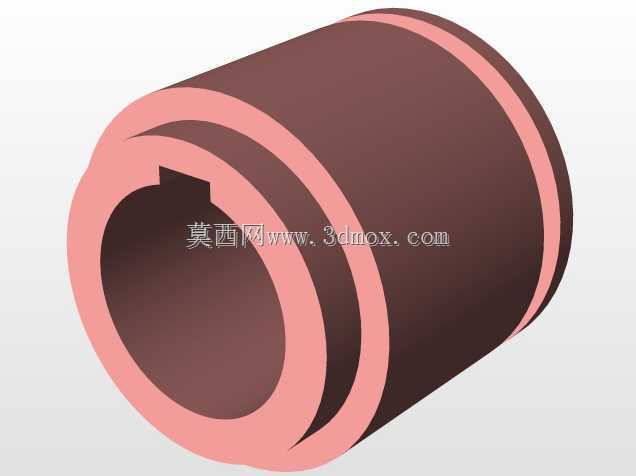

　　从实际安装边界来看，该叶轮的轮毂端采用标准的内孔键槽连接形式，可直接与同直径规格的电机轴或传动轴配合，轴向定位依靠轮毂端面的台阶面实现，安装时无需额外定制转接轴套，适配常规Y系列中小型异步电机的输出轴尺寸，轮盘外侧的外圆面预留了动平衡去重区域，在完成精加工后可直接在动平衡机上完成单面或双面动平衡校正，满足G2.5级以上的动平衡精度要求，适配最高3000rpm的额定工作转速，不会在常规工业电机驱动转速下出现共振问题。

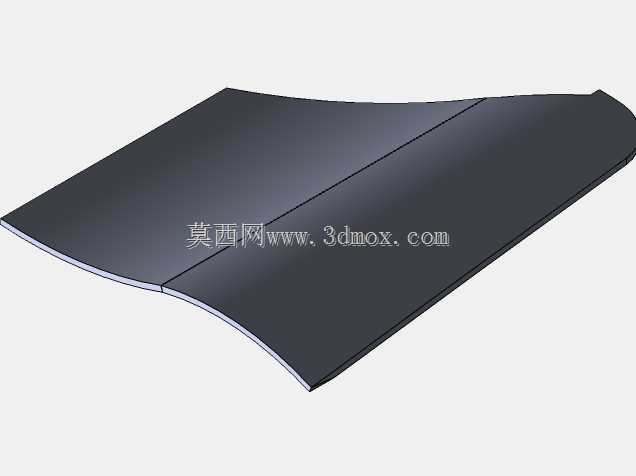

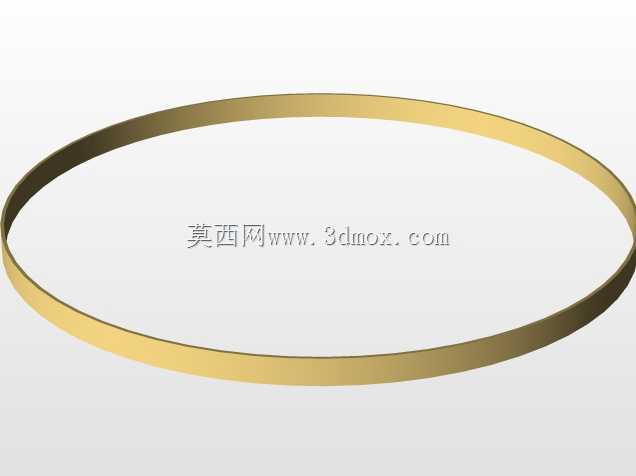

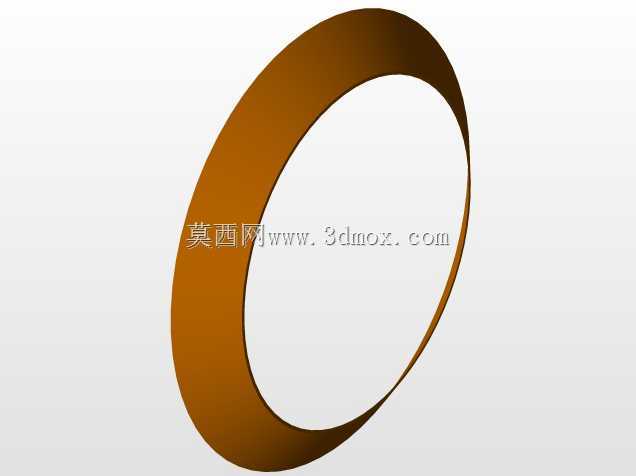

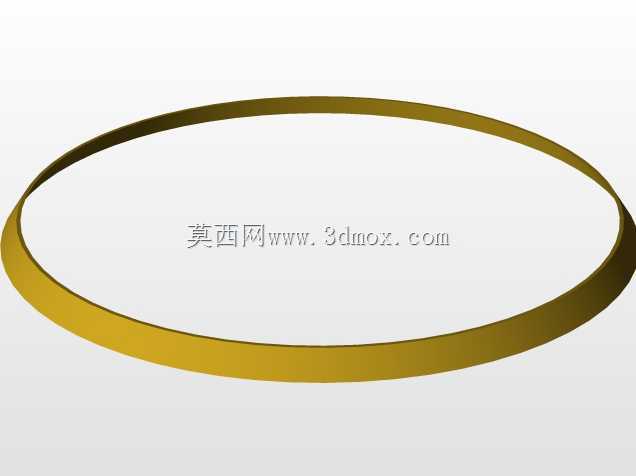

　　设计过程中，叶片采用后向式空间扭曲叶型，叶型的进出口安装角经过流道仿真迭代优化，入口段叶型顺着流体入流方向做了圆弧过渡处理，能大幅降低流体进入叶道时的冲击损失，避免小流量工况下的叶道入口涡流产生；叶道从入口到出口的过流面积采用渐变扩张设计，既保证流体在叶道内获得稳定的能量提升，又能控制流道内的流体流速在合理区间，避免流速过高带来的沿程摩擦损失激增。轮盖的型线与叶片顶端型线完全贴合，焊接或一体成型后叶道内壁无明显台阶凸起，能减少流体在叶道内的流动阻力，轮盘的厚度从轮毂处向外缘做渐变减薄处理，在保证整体结构强度满足离心力载荷要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动时的电流冲击，同时降低转动过程中的自身能耗。

　　在实际应用场景中，这类叶轮如果匹配蜗壳与进风室结构，可组装成离心式通风机，用于厂房车间的通风换气、工业设备的散热送风、除尘系统的负压引风等工况；如果匹配泵体密封结构与导流壳，则可组装成单级单吸离心泵，用于工业循环水输送、暖通空调水循环、小型供水系统增压等场景。结构设计上充分考虑了加工工艺性，叶片与轮盘、轮盖的连接位置预留了合理的焊接坡口，若采用钣金冲压焊接工艺制作，可通过分片冲压后组焊的方式实现批量生产，若采用铸造工艺生产，叶道的拔模斜度控制在合理范围，不会出现铸造粘砂、拔模困难的问题，后续精加工仅需处理轮毂内孔、端面与外圆配合面，加工工序简单，量产一致性容易保证。

　　从运行可靠性角度来看，该叶轮的叶片数量经过匹配计算，既避免了叶片数量过少导致的流道扩散度过大、流体脱流问题，也不会因为叶片数量过多导致流道过窄、流动阻力增大，同时叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，能有效降低应力集中系数，在长期承受交变离心载荷与流体脉动载荷的工况下，连接位置的疲劳强度满足长期服役要求，不会出现叶片开焊、断裂等失效问题。叶轮的外缘做了倒圆角处理，在高速转动时不会因为锐边结构产生额外的风阻噪声，同时也能避免安装过程中锐边划伤操作人员的问题。
