等高线规测量工装结构设计

项目分类:量具 发布时间:2021-12-19 ID:459178
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计
  • 等高线规测量工装结构设计

  在机械加工、模具装配以及精密零部件检测的现场场景中,等高线规是用于快速判定工件平面度、多安装位等高差值、装配面齐平度的常用接触式测量辅助工装,和常规高度尺的单点测量逻辑不同,这类线规依靠整排等距排布的测量触杆,能够一次性覆盖较长的被测面,快速扫查整个面域内的高度差异常点,避免单点逐次测量带来的效率损耗与漏检问题,在钣金件拼焊、工装夹具调平、直线导轨安装校准、模具分型面密合度检测等工序中都有高频应用。

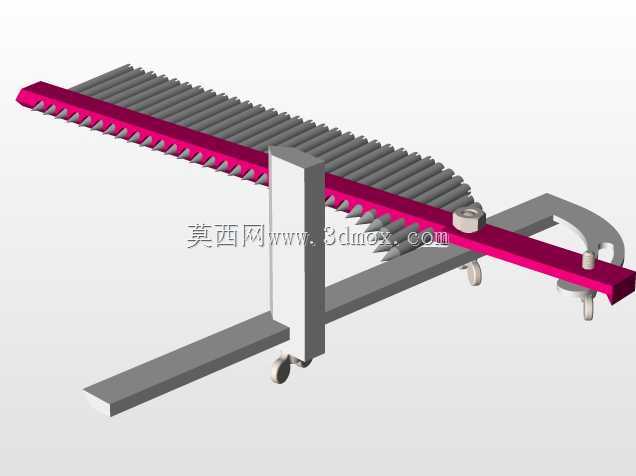

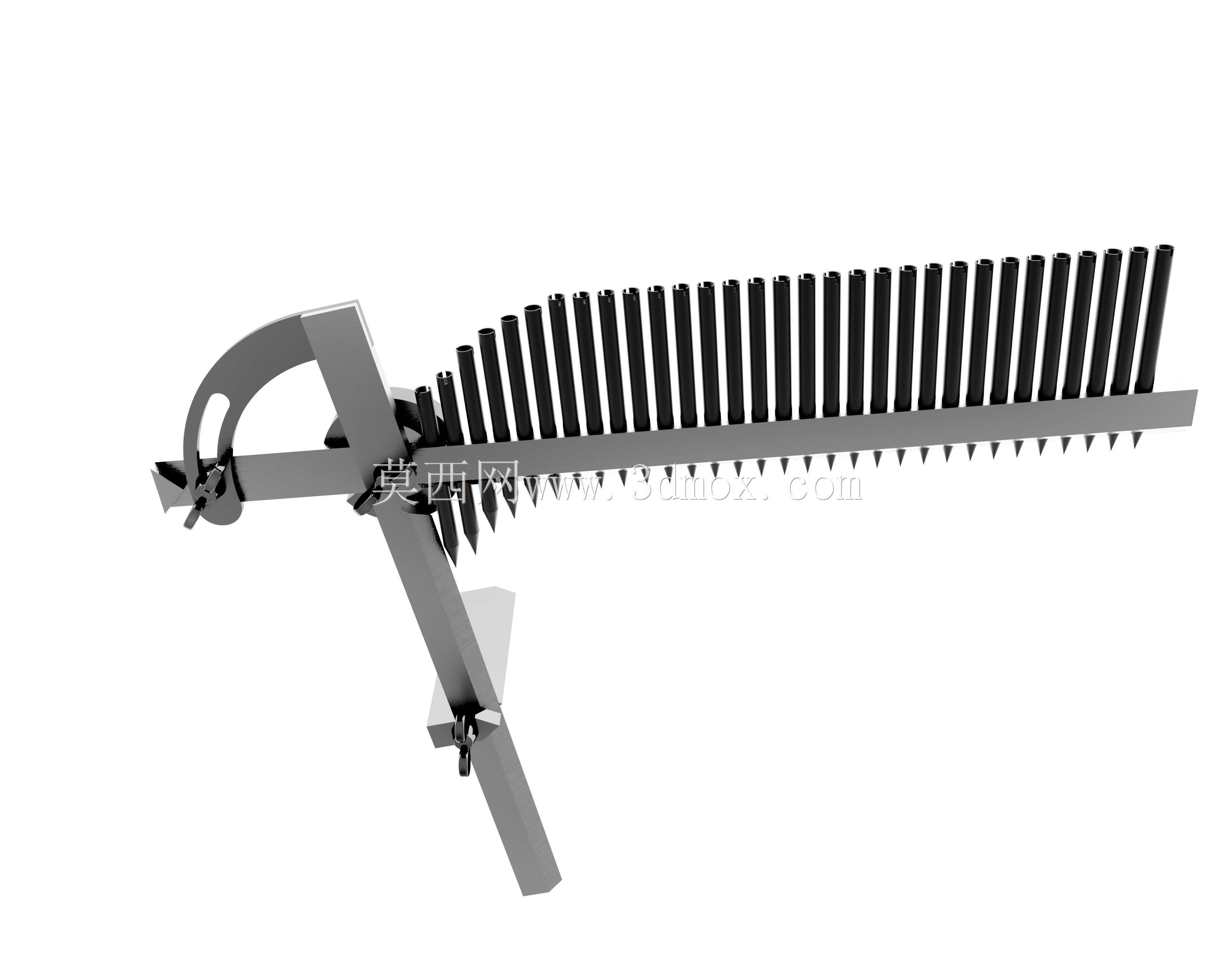

  从结构设计逻辑来看,这款等高线规采用了分体式的支撑与测量模块组合架构,主体支撑框架采用斜置的主梁搭配垂直基准支脚,两个支脚的底端面经过精磨处理,作为整个量具的放置基准面,使用时将两个支脚贴合在被测工件的基准平台或者已校准的安装面上,就能保证整排测量触杆的初始基准处于同一水平高度。测量模块部分由数十根等直径、等长度的硬质触杆组成,触杆沿主梁上的导向槽等距排布,每根触杆都可以独立沿垂直方向自由滑动,触杆与导向槽之间采用小间隙配合,既保证触杆上下滑动无卡滞,又避免间隙过大带来的测量偏摆误差,每根触杆的顶端都做了限位结构,防止触杆从导向槽内滑脱,触杆的底端则做了圆弧钝化处理,避免测量时刮伤被测工件的表面。

  在主梁的侧方集成了弧形的读数基准块,基准块上加工有等距的刻度线,当触杆接触到被测表面后,不同位置的触杆会根据被测面的高度差产生不同的上下位移,此时观察每根触杆顶端相对于弧形基准块刻度的位置差,就能快速读出被测面各点位相对于基准面的高度差值,不需要额外连接数显模块或者百分表,完全依靠机械结构实现快速读值,适合车间现场无电源、油污较重的复杂工况使用,不会因为切削液、粉尘污染影响测量可靠性。

  考虑到现场使用的操作便利性,这款线规在主梁的握持位置做了收窄处理,操作人员单手握持即可完成放置、测量、读数的全流程操作,不需要额外的辅助固定结构。在安装边界方面,两个支撑支脚的跨距经过优化设计,既保证了支撑稳定性,避免测量时量具侧翻,又不会因为跨距过大导致无法在窄小的安装工位上使用,整排触杆的总测量覆盖长度适配常见的中小型模具、工装板、直线导轨段的检测需求,触杆的滑动行程覆盖了常规机械装配中0-15mm的高度差检测范围,能够满足绝大多数现场调平、等高检测的量程需求。

  设计过程中针对触杆的耐磨性做了专项考量,触杆采用整体淬火处理,表面硬度达到HRC55以上,长期反复接触被测金属表面也不会出现磨损变形,保证测量精度的长期稳定性;导向槽内部做了光滑倒角处理,去除所有加工毛刺,避免触杆滑动时出现卡顿;支撑支脚的底端面采用和触杆同等级的磨削工艺,平面度控制在0.002mm以内,从基准端消除系统测量误差。和传统的塞尺等高检测方式相比,这款等高线规不需要反复更换不同厚度的塞尺片,也不需要反复调整测量位置,一次放置就能完成整个被测面的全点位扫查,检测效率能够提升60%以上,同时避免了塞尺使用过程中片体弯折、磨损带来的测量误差。在模具装配场景中,使用该线规可以快速检测分型面的贴合间隙,判断是否存在局部高点导致合模不严;在自动化线体安装场景中,可以快速校准多段输送导轨的衔接等高性,避免工件输送过程中出现卡滞、跳动问题;在精密零部件加工完成后的终检环节,也可以用它快速筛查工件平面度是否超差,作为批量检测的初筛工装使用,大幅降低质检环节的时间成本。
