台式液晶电脑显示器外观结构三维建模

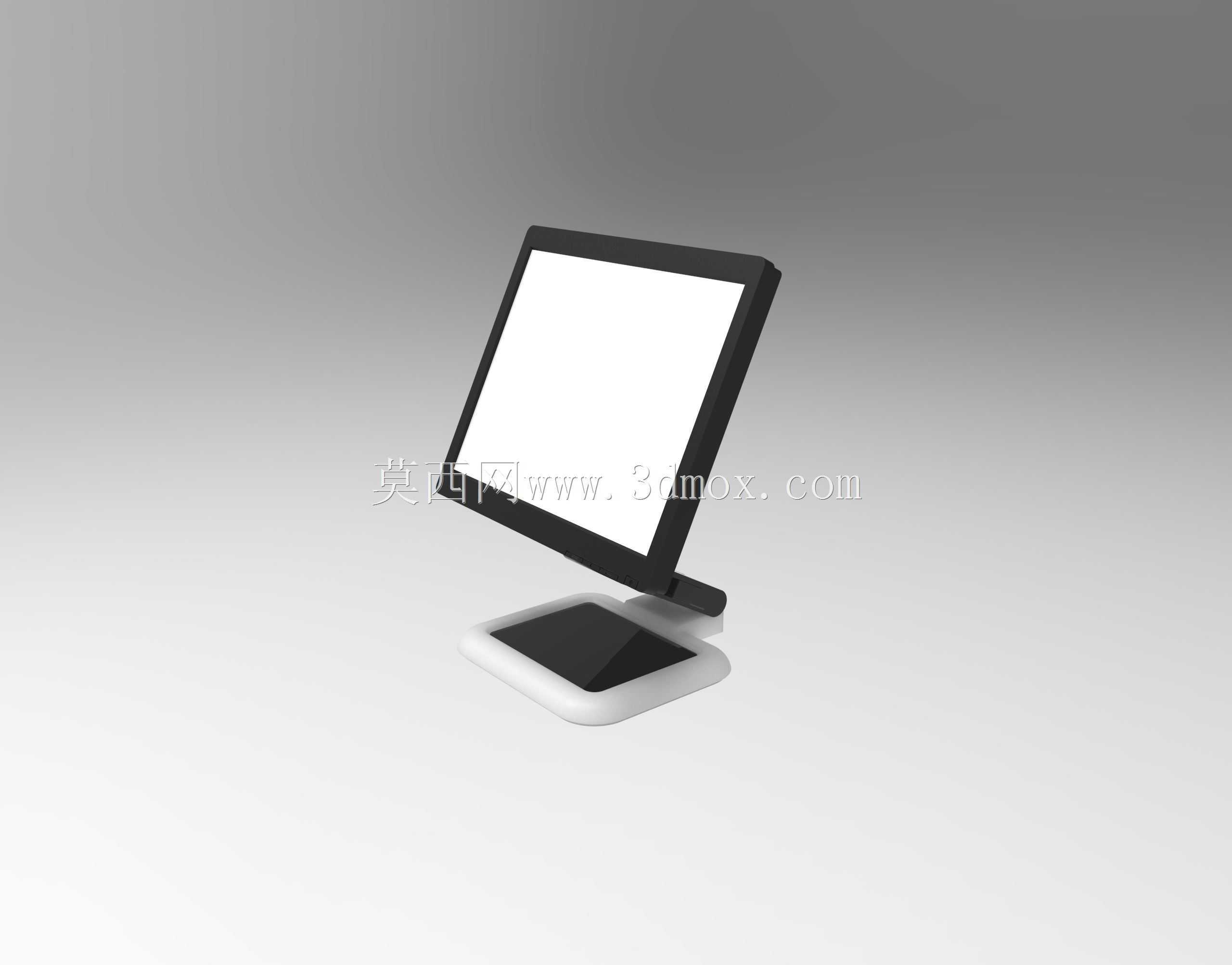

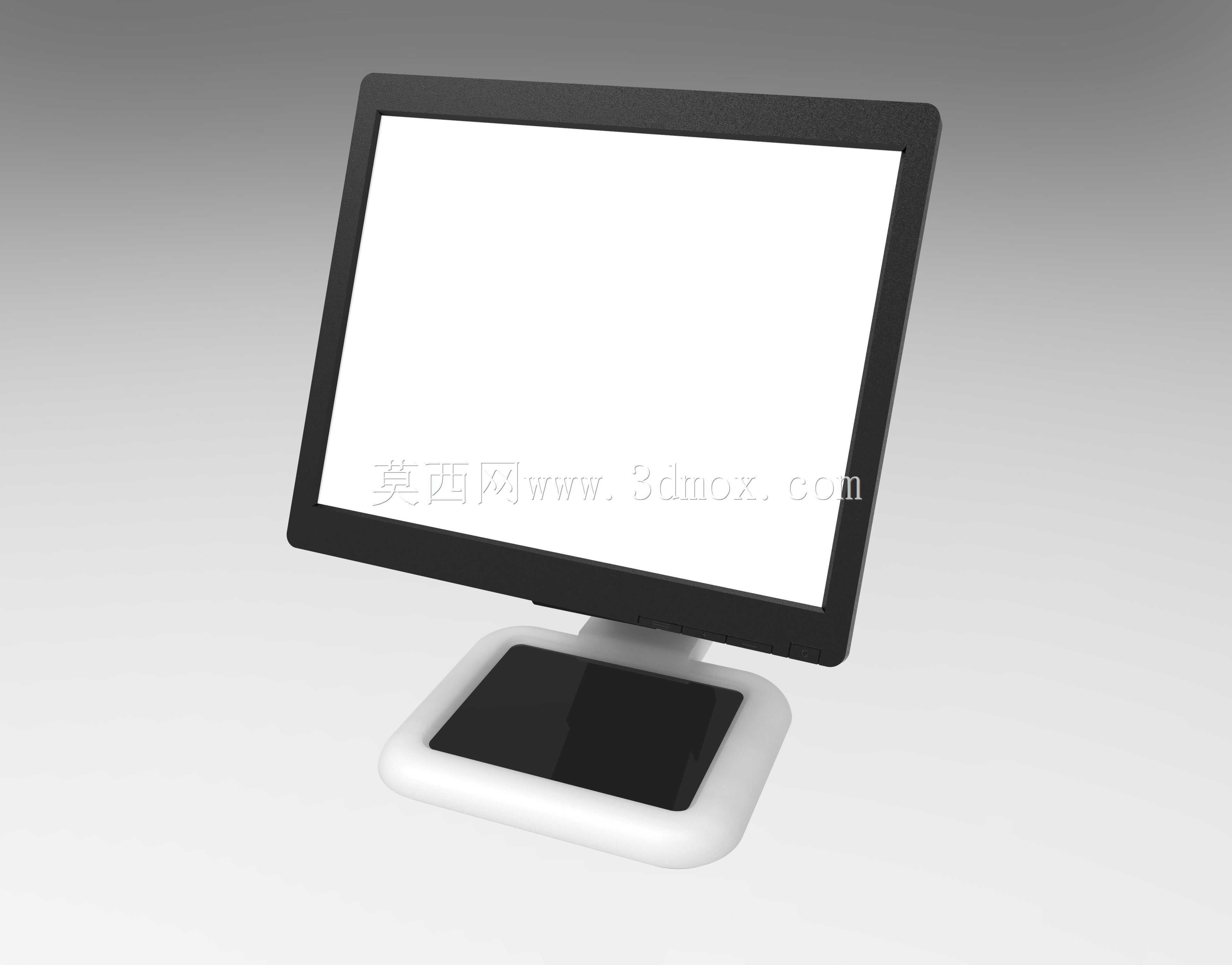

　　日常办公场景中，台式显示器是工位人机交互的核心终端，承担着图形输出、数据可视化、操作反馈的核心作用，不管是机械设计工位的三维软件操作界面展示，还是生产调度室的监控画面呈现，抑或是普通办公场景的文档、网页内容显示，显示器的结构合理性直接影响长期使用的体验。这套模型还原的是常规宽屏液晶显示器的完整外观结构，包含显示面板外框、支撑底座、俯仰调节连接结构三个核心部分，建模过程中优先还原了量产机型的实际装配边界，没有做夸张的艺术化变形。从结构设计逻辑来看，面板外框采用窄边设计思路，前框包裹液晶面板的边缘做了微小的圆角过渡，避免直角棱边在装配过程中刮伤面板偏光层，也能减少日常使用中磕碰造成的边框崩边问题；外框后侧的壳体做了轻微的弧面收腰，

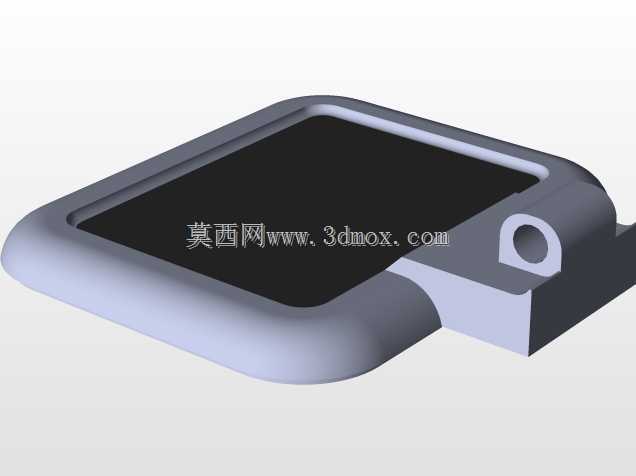

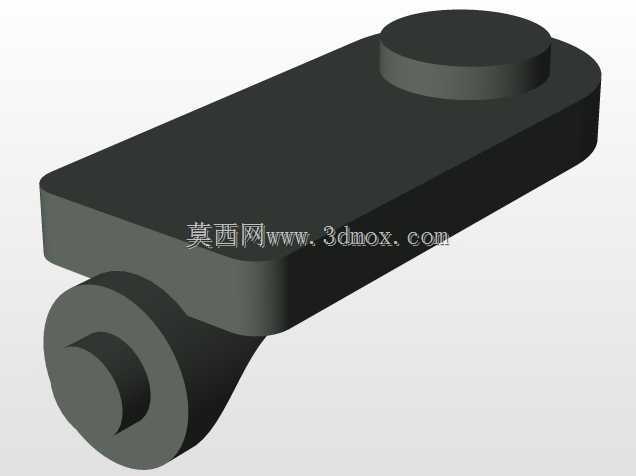

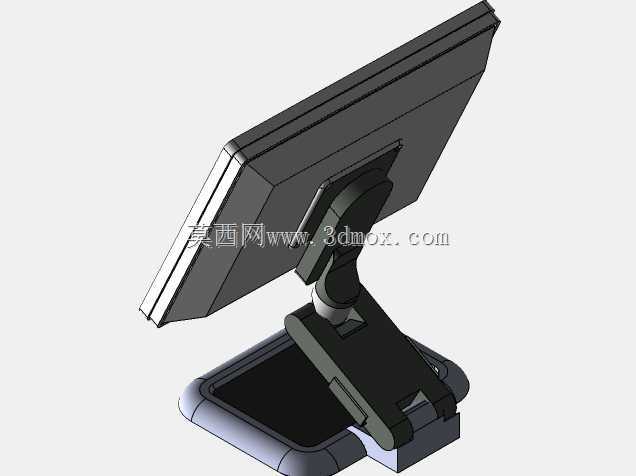

　　既可以预留出驱动板、电源板的安装腔体，也能让整机侧面视觉厚度更轻薄，符合当下商用显示器的外观设计趋势。支撑部分采用方形底座加可调节颈的结构，底座为上下双层设计，下层是接触桌面的白色承托结构，接触面积足够大，保证屏幕在常规俯仰角度调节时的整机稳定性，不会出现重心偏移倾倒的问题；上层黑色区域为配重安装位，实际量产中会在此处放置铸铁配重块，平衡前部面板的重量，避免屏幕前倾。连接面板和底座的支撑颈预留了俯仰转动的铰接空间，可实现常规的-5度到20度俯仰角度调节，满足不同坐姿、不同桌面高度下的观看视角需求，建模时还原了铰接位置的配合间隙，没有出现结构干涉的问题。从安装边界尺寸来看，常规21.5寸宽屏显示器的面板显示区域对角线长度为54.

　　6厘米，16:9比例下显示区域宽度约47.6厘米，高度约26.8厘米，加上外框的包裹宽度，整机宽度控制在50厘米左右，高度在面板竖直状态下约38厘米，底座前后深度约20厘米，左右宽度约22厘米，这个尺寸可以适配绝大多数常规办公桌的工位摆放空间，不会占用过多的桌面操作区域；底座底部预留了四个防滑胶垫的安装位，实际使用中胶垫可以增加和桌面的摩擦力，同时避免底座硬塑料刮伤桌面漆面。在功能特性的还原上，模型没有忽略细节结构：外框下侧预留了功能按键的安装凹槽，可容纳电源开关、菜单调节、信号源切换等物理按键，后侧壳体预留了散热格栅的位置，对应内部驱动板、电源板的发热区域，保证长时间工作时的热量散出，避免内部元器件积热过热；

　　支撑颈内部预留了走线空腔，显示器的电源线、视频信号线可以从支撑颈内部穿过，从底座后侧的出线口引出，避免桌面线材杂乱缠绕，保持工位走线整洁。建模过程中对各部件的分件逻辑做了还原，前框、后壳、支撑颈、底座上下层都为独立可拆分的部件，对应实际量产中的注塑分模逻辑，每个部件的壁厚都控制在2毫米左右，符合常规ABS塑料注塑件的壁厚设计规范，没有出现壁厚突变导致的注塑缩痕风险，各部件之间的卡扣连接位置也做了预留，方便后续做装配干涉检查、结构验证使用。对于需要做办公场景搭建、工位布局仿真、人机工程验证的设计人员来说，这个模型可以直接导入场景中使用，不需要再额外调整结构比例，各部件的尺寸比例都参考量产机型做了校准，不会出现比例失调的问题；如果需要做结构改进设计，也可以在现有模型基础上调整边框宽度、底座造型、支撑结构，比如升级为升降旋转支架、增加壁挂安装孔位等，现有模型的基础结构可以作为改型设计的基准，减少从零开始建模的重复工作量。
